轨道车辆转向架的重要性
轨道车辆转向架作为列车的核心部件之一,承载着列车行驶过程中的重量、传递着牵引和制动力量,同时还担负着车辆的导向功能。因此,转向架的性能和质量直接关系到列车的安全性、稳定性和舒适性,是确保列车正常、高效运行的关键因素。
为了确保列车的安全、稳定、高效运行,无论是从设计、制造或维护工作方面,都需要对其赋予足够的重视。通过采用先进的检测工艺,确保其性能和质量达到最佳状态,为轨道车辆的安全运行提供有力保障。
轨道车辆转向架测量的关键
转向架测量的关键在于确保转向架的尺寸、形状、位置以及受力情况等符合设计要求,以保证其安全、稳定、高效地运行,主要涉及到:
尺寸测量:精确测量转向架的各个关键尺寸,如轴距尺寸、车轮对角线尺寸等,确保它们符合设计要求,有助于保证转向架的结构稳定性和承载能力。
形状和位置检测:通过使用高精度测量设备,如水平臂式三坐标测量机,获取转向架表面形状和位置信息,实现对变形、扭曲等问题的检测,提升稳定性和安全性。
形变分析:测量转向架在受力和非受力情况下产生的形变,评估数据,为优化设计和后续改进提供依据。
各种形位公差的检测:相关部件平行度、垂直度、平面度等公差,可真实反应并评估转向架的整体性能,确保其在运行过程中能够保持良好的导向性和稳定性。

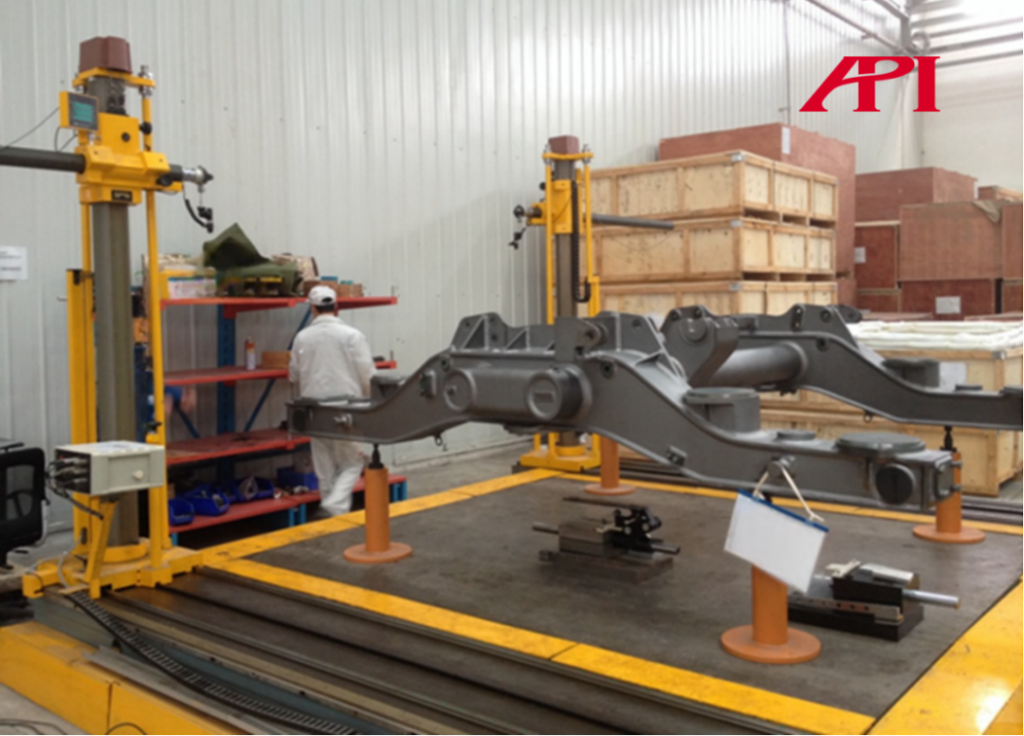

图1:API Saturn系列水平臂式三坐标测量划线机
领域应用优势
Saturn系列水平臂式测量划线机在列车转向架测量领域应用优势
API的Saturn系列水平臂式测量划线机,既可以复杂零部件或模型的三维空间测量,又可以代替方箱、划针、高度尺等进行划线检测,在超大型复杂结构件制造和检测领域尤其适用,与轨道车辆转向架测量需求十分匹配。
Saturn系列测量划线机,具有精度高、场地适应性强、轻便易于安装、尺寸可定制、性价比高等优势特点如下:
1、 X向采用优质材料,保障运行平稳高精度;
2、 选用高IP防护等级的精密位移传感器,确保在各种使用环境中满足测量需求;
3、 立柱、水平臂,采用高强度轻质铝合金材料,并经自然及人工时效,以及深阳极化处理,保障整机运行轻巧、稳定、耐磨;
4、 超硬质铝合金材料,可更好地适应磁栅传感器系统,彻底杜绝的钢、铁制材料引起的磁栅“失磁”现象;
5、 Y轴采用专利技术有效消除挠度变形;
6、 实时可视三轴坐标显示;
7、 标配划针头等部件,满足测量、划线功能高效转换;
8、 尺寸可根据用户现场需求订制,满足个性化使用要求。
以上Saturn系列测量划线机的优势特点,完全满足轨道车辆转向架测量的各项需求,并可轻松实现对其尺寸、形状、位置等各项目的测量检测,让机车转向架测量轻松、高效。
应用实例展示
以下为Saturn系列测量划线机在轨道机车转向架测量领域的应用实例展示:

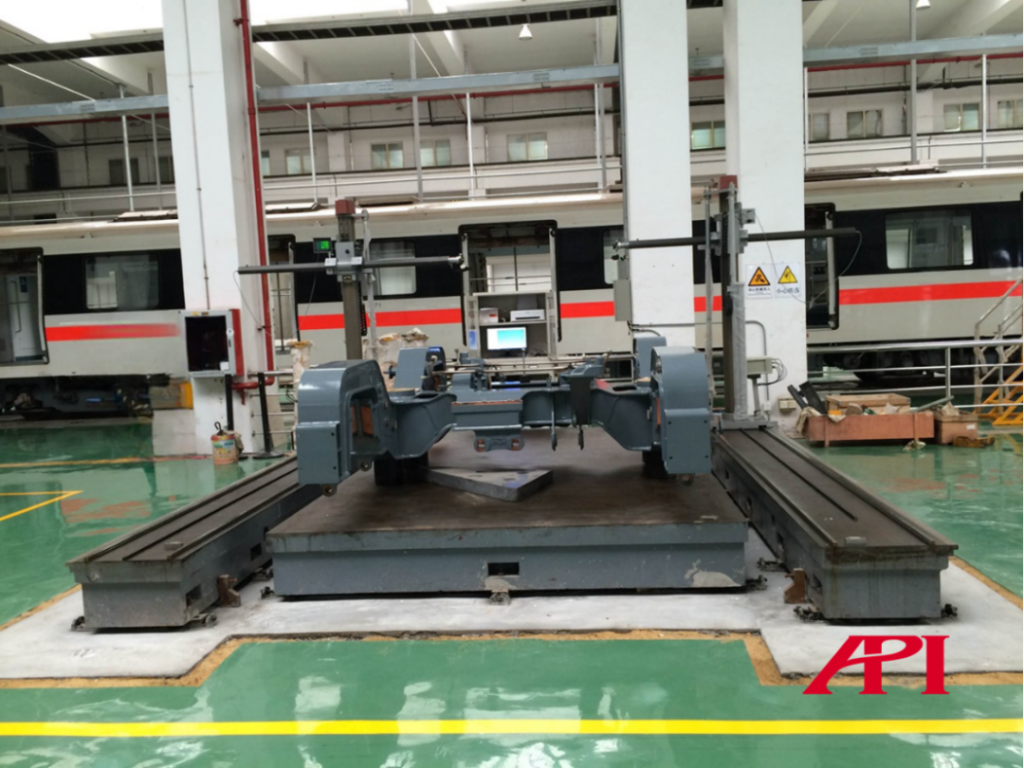

图2:成都地铁订制

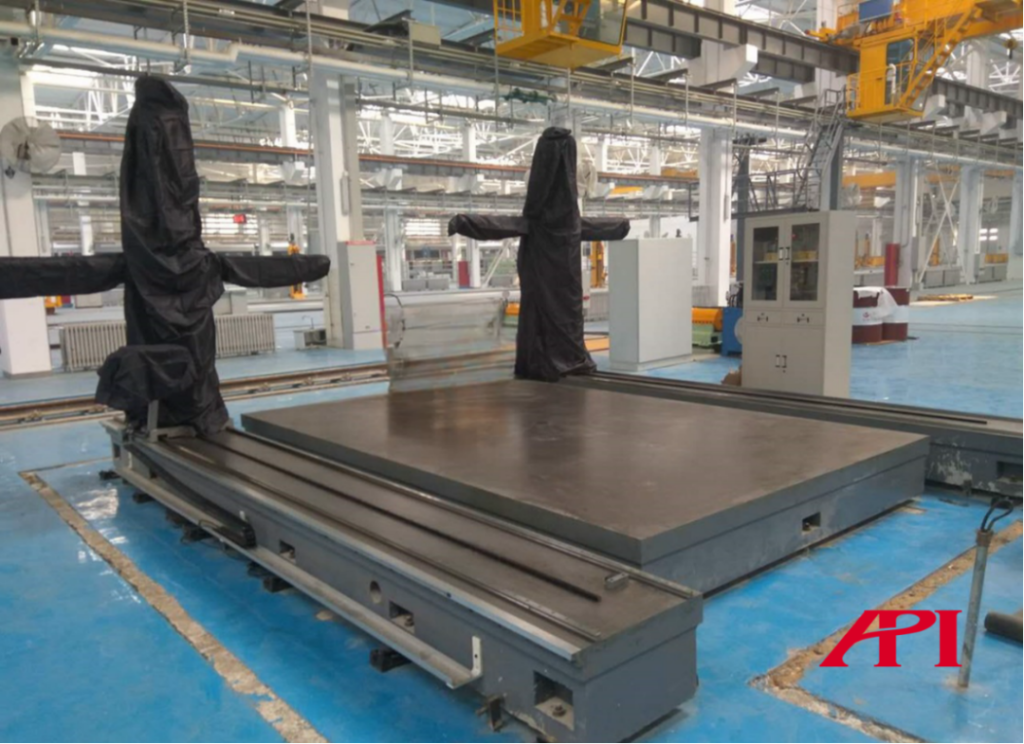

图3:石家庄地铁订制

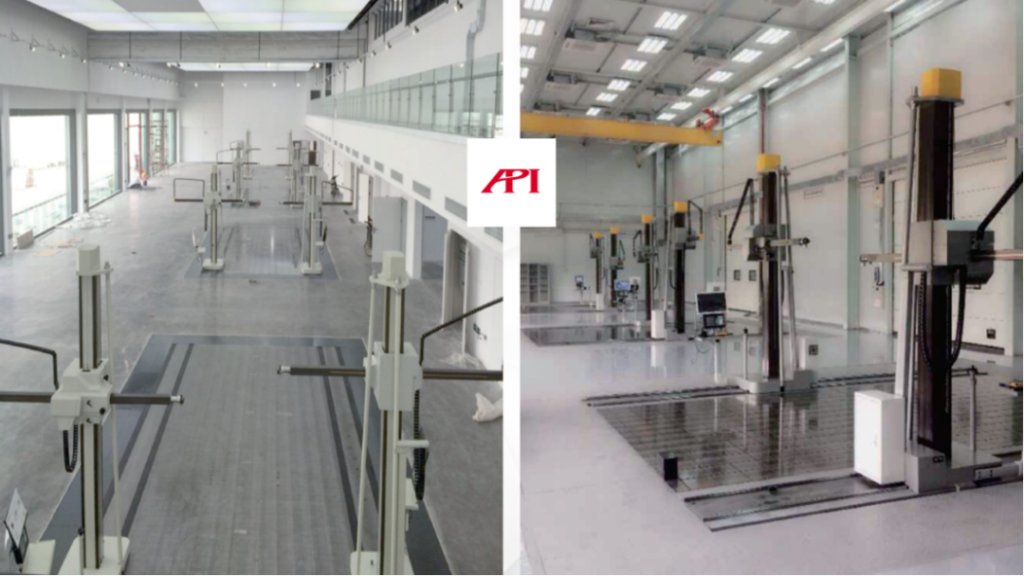

图4:天津地铁订制
图5:深圳地铁订制
