今天给大家看一下异形台面除了手工放样，用我们扫描仪该怎么做。
以下图片是我们的异形台面现场。
2.接下来就是常规操作，扫描墙体外边轮廓。

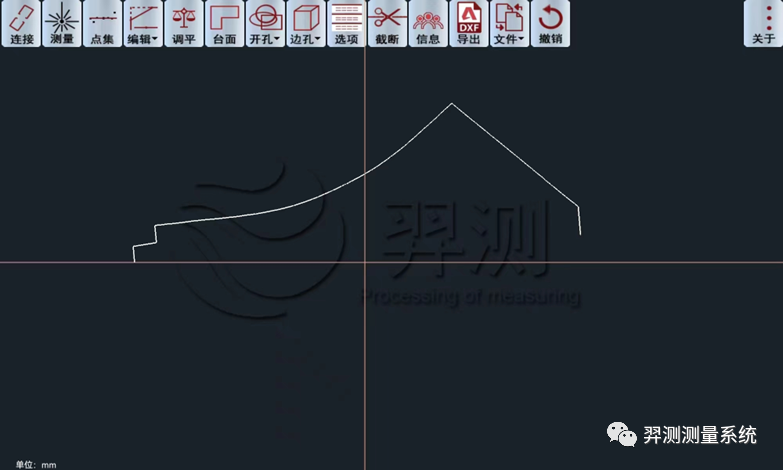

注：我们在扫描完成后直接保留点云图即可，凡遇到弧形图形，都需要电脑CAD去做后期处理。（下图就是我们保留的点云图）
方法：扫描完后点击断开后，直接点击上方点集功能按钮，即可保留点云图，然后直接点击上方“导出”按钮，即可导出DXF文件。

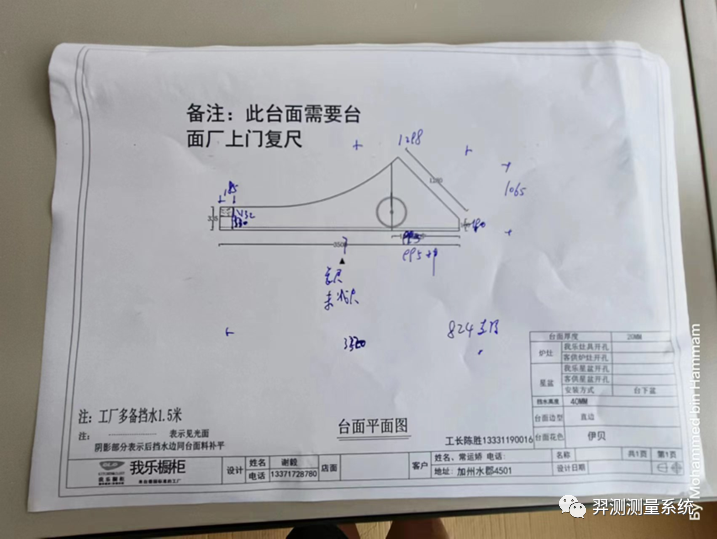

3.接下来就是最关键的一步。我们要将现场可亮出来的尺寸量出，这样回去用电脑CAD作出的图纸会有一个参考依据，比如台面的宽度，图中唯一一个斜边的长度，垛子的尺寸等等。

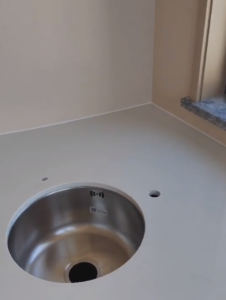

4.以下是安装之后的效果。
总结：
1、遇到此类型不要慌，先观察机器的摆放位置；
2、扫描完成后，需要保留并导出点云图，需要用电脑CAD做后期处理；
3、我们在扫描完成后，需要将现场有标志性的尺寸量出，做好记录，作为CAD成图的依据。
