传感器种类
首先,我们先了解一下光电传感器的类型以及区别。

对射型
回归反射型
漫反射型
限定反射型
背景抑制型

←左右滑动→



不同类型的光电传感器适用于不同的检测场景,在被检测物和检测环境相同的情况下,从整体的稳定性来看,对射型>回归反射型>背景抑制型>普通漫反射型。

理想检测类型
被测物有或者无两种状态,光电传感器受光量的差异越大,检测效果越好

举个例子

如下图,选用对射光电检测灰色物体时,光线接近完全被遮挡的状态,无物体时光线处于全部通过的状态,此时受光量差异趋近最大值,检测效果也更为理想。

选型要点
在各种复杂的检测环境,以及不同的检测物的情况下,合理选型需要确认以下要点:

l   确认被测物体的各种情况:

a)   颜色:被测物颜色反射率

b)   尺寸:被测物反光面积/实际光点大小

c)   形状:被测面平整度

d)   光泽:被测面光滑度和反光程度

l   确认背景(被测物后方)的各种情况:

a)   距离:背景与检测物之间的距离

b)   颜色:背景颜色和被测物颜色差异

c)   光泽:背景表面是否光滑,是否反光

l   确认对传感器的要求:

a)   检测类型:常开/常闭

b)   开关量输出类型:NPN/PNP

NPN输出型:当有信号触发时,信号输出线out和0v线连接,相当于输出低电平。

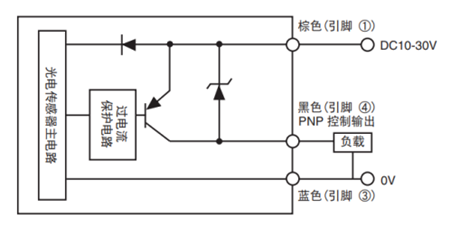

PNP输出型:当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平

简单来说,有信号输出的时候,输出线输出高电平是PNP,输出低电平是NPN。

C)   接线方式:

光电传感器接线方式一般采用电缆式、连接器型两种连接方式。

l   最后需要考虑的其他条件是:

a)   被检测物的移动速度,传感器的响应时间是否满足需求

b)   周围环境:包括环境温度、光照度等是否在传感器参数范围内

c)   油污、粉尘情况是否会遮挡住传感器窗口导致误判

d)   电源噪音是否会干扰,例如变频器工作干扰等

总结
根据以上的内容,光电传感器的选型步骤归纳起来一共五步,分别是:

1.   确认被测物情况

2.   确认背景情况

3.   根据以上两点选择光电类型

4.   确认NPN/PNP

5.   确认接线方式

但是为了保证长期稳定检测,还是建议直接联系基恩士工程师到现场免费测试,并给出适合现场的好的提案。
