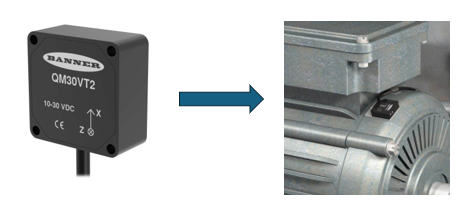

QM30VT2传感器可用于连续监测机器健康状况、运行时间,并检测意外的机器故障,如早期轴承故障、不平衡、错位等。

振动传感器的功能:

  • 提供高精度的振动和温度测量 ,可以检测高达4 kHz带宽的双轴振动

  • 输出可操作的数据,如均方根速度、均方根高频加速度、峰值速度等,这些数据是从传感器中的振动波形中预处理的

  • 工业级传感器,外形尺寸小,适合最紧密的位置

  • 根据型号,采用不锈钢或铝制外壳制造

  • 连接到多跳Modbus无线电或任何Modbus网络,便于设置和安装,即使在最难到达和崎岖的地方

  • 通过RS-485协议用作Modbus从设备

Banner

振动监测的有线架构

1.有线架构的优缺点

优点:可以确保信号准确传输,抗干扰性强,系统维护简单

缺点:需要考虑布线,受现场空间限制

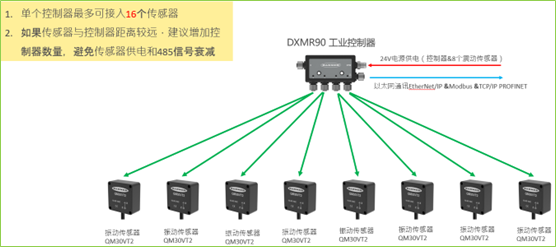

2.有线架构的配置

借助DXMR90模块通过RS-485协议实现对现场QM30VT2数据的收集,然后转换成对应的Ethernet/IP ,ModbusTCP,  Profinet/IP以太网通讯协议。

Banner

振动监测的无线架构

1.无线架构的优缺点

优点:现场安装方便,无需考虑布线,后期维护方便

缺点:需要前期进行现场信号测试,生产环境会对信号质量造成影响

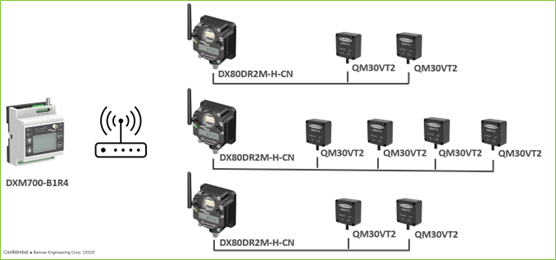

2.无线架构的配置

各个工位的无线节点通过RS-485协议收集振动传感器的信号,然后以无线的方式汇总到网关DXM700。网关支持Ethernet/IP, ModbusTCP,Profinet/IP以太网通讯协议。
