1.LE04-DG200型轮廓测量仪 基本原理:
蓝鹏轮廓测量仪采用均布的4只二维激光测量传感器测量轧材截面,4只传感器包容轧材整个截面,真正做到无盲区测量。
2.LE04-DG200型轮廓测量仪 产品简介
蓝鹏轮廓仪的应用范围可以使任何截面形状的轮廓,如圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品。同时,全覆盖的测量方式使得设备可以对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷,进行定性和定量的检测。测量软件系统根据各传感器的测量数据拟合截面形状,可在软件界面直观显示轧材的截面形状及关键尺寸
蓝鹏轮廓仪集成了业内最新的技术,满足了大多数现代轧线对高精度和高频率测量的所有要求。能够立即识别出轧制产品的缺陷,支持操作者果断地辨认出瑕疵产品,从而提升生产线的盈利能力。轮廓仪通过对横截面进行监测,随后形成高分辨率显示完整表面,从而允许检测出局部和周期性的表面缺陷,以及轧制产品的尺寸变化。
设备主要配置鸭嘴侧吹式防尘系统、自循环冷却系统、嵌入式智能模块、外部可配置自动调高升降平台、上位机控制系统和外接LED显示屏等。

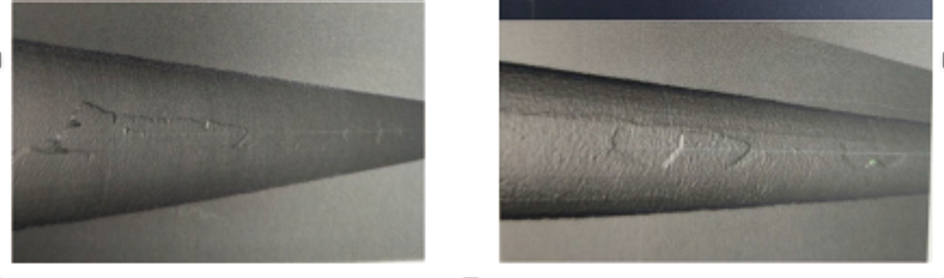

3.LE04-DG200型轮廓测量仪 可检测表面缺陷:
4.LE04-DG200型轮廓测量仪 技术参数:
1、测量范围(mm):0~200 ;
2、测量精度(mm):±0.03 ;
3、可识别最小缺陷(mm):0.5 ;
4、测量频率(Hz):4000 ;
5、激光安全等级:2级 ;
6、适应轧制速度(m/s):130;
5.LE04-DG200型轮廓测量仪 适用行业:
轧钢、有色金属等的在线表面缺陷监测。

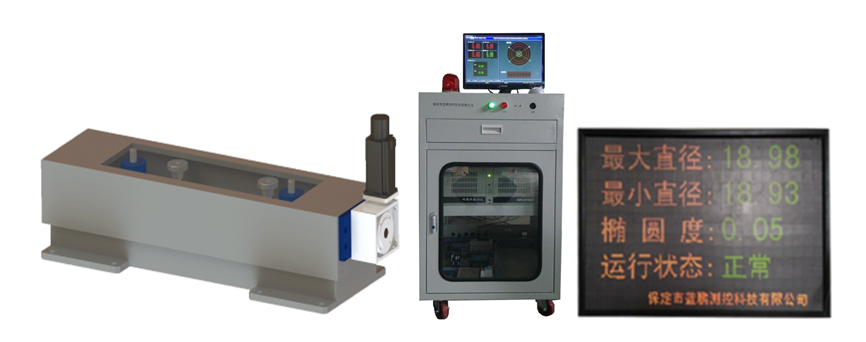

6.LE04-DG200型轮廓测量仪 外部配置
7. LE04-DG200型轮廓测量仪 设备特点及功能:
1) 全封闭式测量单元,可有效抵抗氧化皮、水、尘土等杂质;
2) 采用闭环水循环冷却理念,无水消耗;
3) 全尺寸测量,横向无测量盲区,可测量复杂截面的各项特征尺寸;
4) 测量频率高达4000Hz,纵向测量盲区小;
5) 自动膨胀计算,测量热态轧材显示常温尺寸;
6) 图形化显示,可根据测量结果实时拟合轧材截面图形;
7) 在线统计,实时测量实时评估,及时反映轧材尺寸及表面缺陷情况;
8) 数据、图形存档备查,可随时调用历史测量数据;
