道路设计你还在逐个输入坐标?
还在为施工图满满的数字表格烦恼,
计算坐标算得头晕眼花吗?
本期,给大家分享一个宝藏功能,智享版工程之星一键获取道路数据!只需在图纸上捕捉道路中线,就可一键生成道路设计,告别手工输入,零基础也能轻松入门!
早在2022年工程之星就推出在CAD图纸上一键获取道路数据的功能智享版工程之星更是所有版本都支持。在进行平曲线设计时,只需选用该功能,三步即可实现自动生成数据!

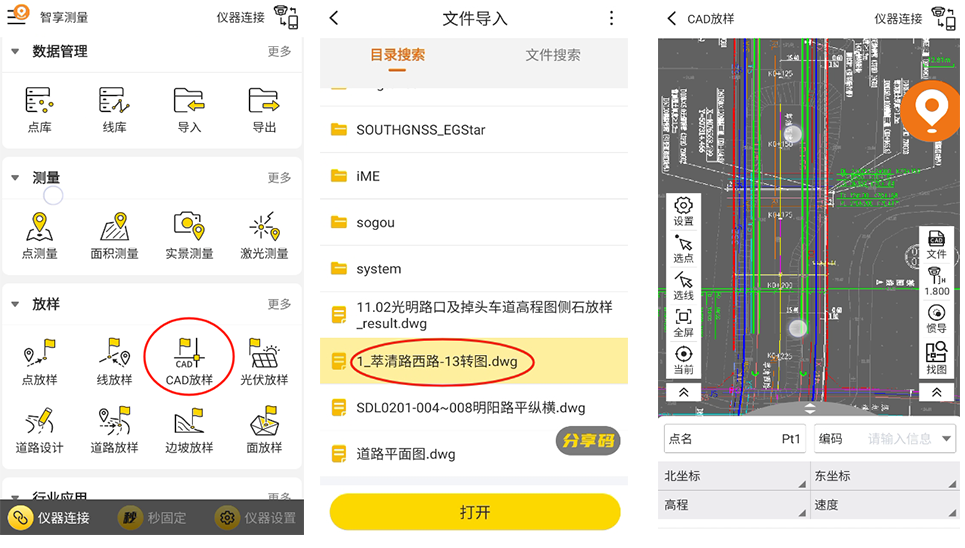

一.文件导入

打开智享版工程之星,进入CAD放样,打开对应的图纸。

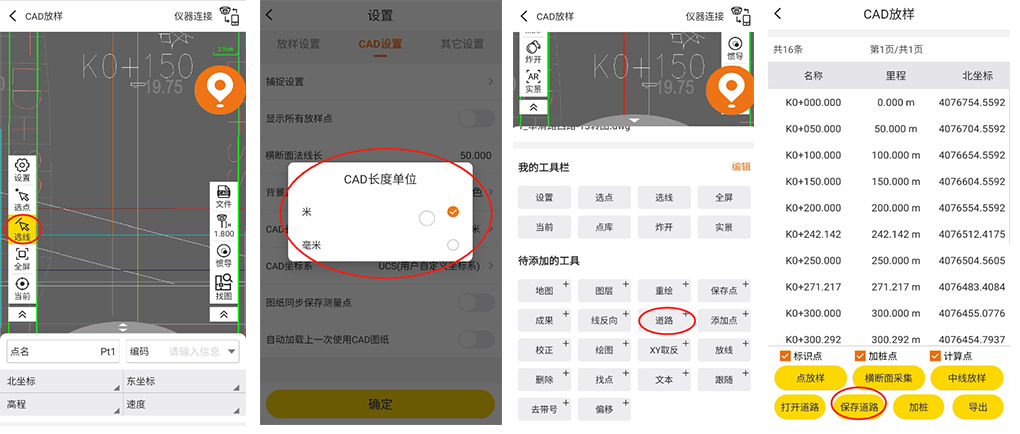

二.获取和保存数据

1.点击“选线”,选择图纸上的道路中线;
2.上划下方的提示框,在待添加的工具中找到“道路”添加到我的工具栏中,点击“道路”;
3.进入道路后可以看到图纸上的中线节点信息在屏幕显示,点击保存道路,编辑名称,即可保存图纸上中线的道路文件。
温馨提示!图纸单位要确保为米,避免生成数据误差偏大!
三.核验数据

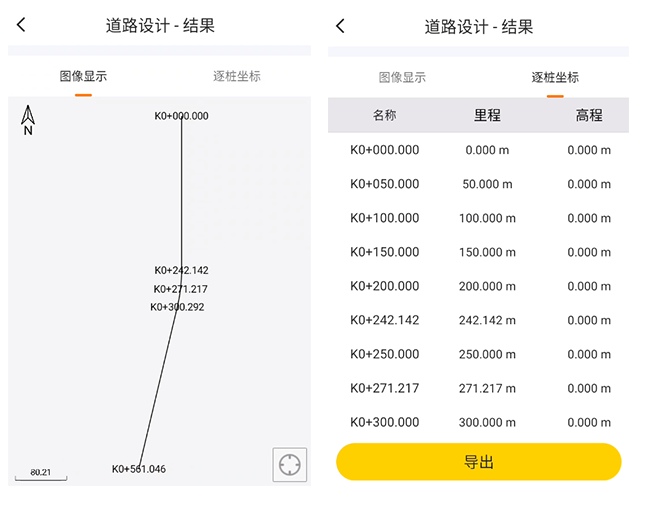

在道路设计中,我们可以看到保存的道路文件,打开后就会有对应图纸上中线的平曲线设计信息,我们可以将之跟业主提供的逐桩表进行比对。
