PolyWorks | InspectorTM 实用技巧
当通过CNC CMM来探测工具球或球面，使用从名义获得测量点这一功能时，可能发生碰撞或撞击转向。这是因为其位置取决于球体顶部方向，默认情况下为+Z，而该位置可能不适合您的设置。您可以为球体定义一个不同的顶部方向来改进测量点位置。这样便能在球面上安全且正确地获得点。
从探测设备下拉列表中选择CNC CMM插件后，就可以更改球体顶部方向：
步骤：

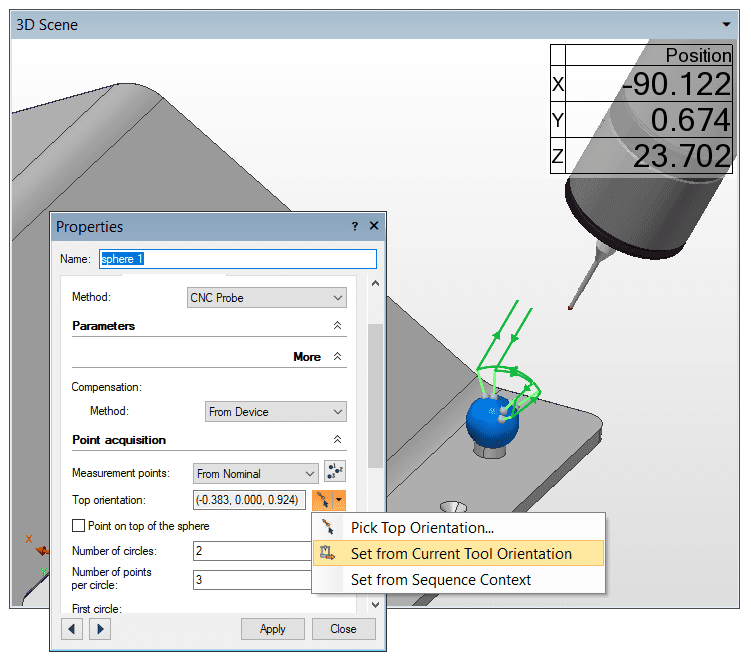

方式A：从球的测量属性中
在目录树中双击该对象，以显示其属性表。
在测量选项卡中，设置CNC探测方法，然后单击应用按钮。
在获取点部分：
- 单击顶部方向参数旁的菜单按钮。
- 从三种方法中选择，以定义新的顶部方向：
- 点选顶部方向：在球面上所需位置选择一个点，获得该位置的曲面法向。
- 从当前工具方向设置：使用当前工具方向来定义新的顶部方向。
- 从序列环境设置：使用用于探测序列中的球体的探测方向来定义新的顶部方向。
单击应用以保存更改，单击关闭以关闭对话框
方式B：在CNC探测特征前
右击目录树中的球特征，并在显示的快捷菜单上单击CNC探测测量值。弹出定义测量特征元素的对话框。
在获取点部分，单击顶部方向参数旁的菜单按钮。提供了上述两种创建方法：点选顶部方向和从当前工具方向设置。
方式C：从球体名义基本元素的属性表中
双击名义基本元素以打开其属性表。
从球体选项卡中，单击点选顶部方向按钮，在相应的球体上点选一个点，获得该位置的曲面法向。
