智能测径仪作为智能在线外径检测精密仪器,常被应用于产线的外径检测当中,而八轴测径仪更是被钢厂厂家广泛使用,测径仪能提供的信息不仅仅是检测的数值,还有很多分析信息,都被一一直观展示。





测控系统是测径仪的核心之一,它相当于其“大脑”,处理测量的各项信息,并对其进行汇总、分析、计算,并将各种信息,以图标、文字等多种形式进行展示。目前其测控软件功能经常被使用到的如下:



打开软件

双击图标,进入测控系统主界面。





产品型号配置

点击菜单“产品参数”按钮,在下拉菜单中选择“产品型号配置”选项。单击“产品型号配置”出现产品型号配置界面。点击左下角“+添加”按钮,弹出“产品型号配置”。在该界面对型号的各项信息完成设置,点击确认按钮即可。






产品型号选择

主界面点击“产品参数”按钮,在下拉菜单中选择“选择产品型号”选项。点击“产品型号”下拉箭头,选中要测量的型号,点击确定即可选中该规格的产品型号。然后可以通过“开始测量”使用。






测量启停

点击的“菜单栏”中的“开始测量”按钮,开始进行测量,测量数据显示在数据展示区域;同时,“开始测量”按钮变更为“停止测量”。
注:开始测量后,除了“产品参数”和“设备参数”不可用。






大屏开关

设备支持一个LED屏(选配)。采用千兆网卡控制,可以与主机同步显示测量数据。通过此按钮可以控制外接屏是否显示。

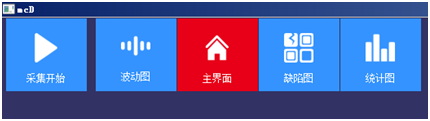

在大屏“开”时,在软件中点击下图所示按钮,可以通过软件控制大屏开关。






历史查询

主界面点击“设备参数”按钮,在下拉菜单中选择“历史记录回放”选项。点击“历史查询”后,出现“历史记录查询窗口”。然后在该位置查询需要查看的信息即可。






报警开关

如果测量值不在该产品型号配置范围内,则声光报警,提示产品超差。上超差,红灯亮;下超差黄灯亮。当产生报警信号时,可以通过点击“声音告警”按键关闭声音报警,但不会影响报警灯指示。





数据校准

设备在出厂时,已经根据机械结构、框架特点以及光路进行了最优化配置。但是长时间运行一些年后,难免出现由于结构形变、器件老化等原因,导致测量数据的偏差,在出现测量偏差情况下,请安装校准支架,并放置标准棒,对测量数据进行校准。






电机控制

如果该设备,支持通过电机控制升降,可以在这里开启远端手动升降开关。使能:远端可控;禁用:远端不可控。





退出软件

选择“用户管理”菜单下“退出”,点击即可退出软件。



以上即为测控软件系统常用的各种功能,通过这些功能的使用,即可对测径仪的各项功能应用的得心应手,具体操作详情可见说明书,使用方法非常简单。
