再将里面的内容全部复制保存到一个文本文件中。
打开NET·DMIS软件中的PC测量程序转换对话框,将前面保存的文本文件在源程序中选中,匹配将要运行的机器和原机器的测头方向,设置转换后程序的导出路径,最后点击转换按钮。
NET软件能够很容易的使用PC软件所编写的测量程序,让PC这个大客户群体服务于我们的NET软件客户,提高编程效率、节省人员成本。实现测量统一化,包括坐标系的建立、测量方法的一致、相同取点位置等。最后得到极近似的测量结果。
1、 支持四轴联测联动,实现多方位测量工件的快速测量,是复杂三维曲线曲面测量的优选方案之一,若配以五轴转台,则可在原四轴测量基础上完成自动分度检测.
2、支持多种控制系统如,DCC、PANTEC、UCC、DCC_Lite、UWC4000i。
3、 支持多种测头,如:触发式、扫描式、影像式、点激光、线激光,方便进行多种形式的测量。
4、支持任意复合式测量。例如接触式+影像,影像+点激光等,支持复合校正。

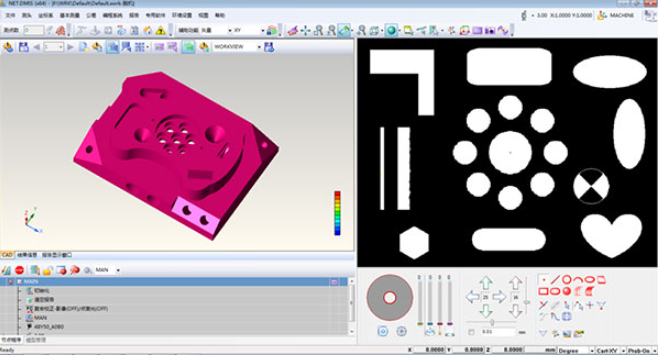

5、 影像测量支持使用多种采点方式测量点、直线等几何元素,以及导航、保存影像图片等功能,影像支持定倍镜头、手动变倍镜头、自动变焦镜头,并能对自动变焦镜头进行变焦补偿。
6、模块化的软件结构,根据硬件配置可支持:温度补偿、更换架、转台、I/O接口。
7、工件测量能自动记录测量过程,并可将测量文件自动保存以备下次重复使用。
8、支持多语言的随意切换,公、英制的选择,极、直坐标系下测量的选择等。

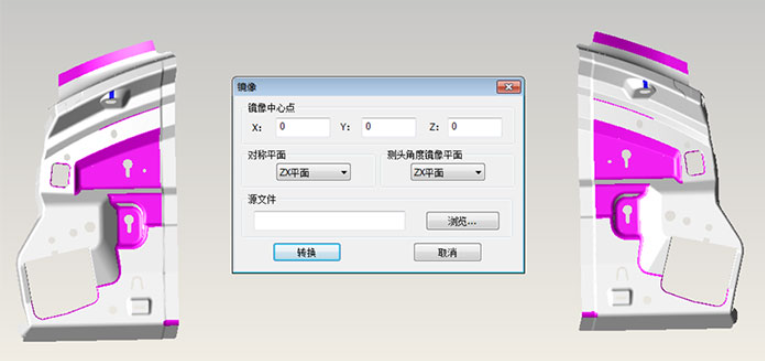

9、支持程序镜像功能,适用于对称工件的快速编程,提高编程效率。
CAD功能
1、具有CAD三维模型(SAT、IGES、STEP、STL)的大数模导入功能,可用鼠标直接在模型上拾取点、线、曲线、曲面等元素,自动生成程序并完成自动测量。
2、基于CAD模型的脱机编程和虚拟测量。
3、基于CAD的批量提取元素特征编程功能,提高编程效率。
1、支持多语言的随意切换,公、英制的选择,极、直坐标系下测量的选择等。
2、支持程序镜像功能,适用于对称工件的快速编程,提高编程效率。
3、点、线、圆等多种基本几何元素的测量和构造功能,构造功能支持拟合、对称、投影等多种构造方式。
4、曲线曲面测量支持多种测量方式,满足了多行业不同的测量需求。
5、可实现连续扫描测量线、圆、曲线、曲面等功能。
6、简捷直观的测量路径显示功能,以便判断运动轨迹是否安全合理,测量过程是否干涉。
7、不同工件坐标系的建立方式可满足各种工件的测量和评定,有适合于箱体类零件的工件位置找正,有适合于复杂曲面类的RPS找正、曲面321、最佳拟合,有适合于模具检具类的三个中心点找正,有适合于影像测量工件类的两点确定X轴、两点确定Y轴、点线建立坐标系、两线建立坐标系,也有方便操作者的快速建立坐标系功能。
1、支持模具检具行业的动态点测量以及导入DMO理论点坐标进行矢量点测量,提高编程效率。
2、导出实测数据能导出SAT、IGES、STEP格式;
3、简洁、明了的图形化程序界面与标准DMIS程序编辑器相结合,使程序的修改及检查更方便、更容易。
测量报告清晰明了
1、具有多种测量结果输出方式:导出实测数据、报告窗口、Excel自定义模板;
2、导出实测数据能导出SAT、IGES、STEP格式;
3、报告窗口输出方式可输出PDF、HTML、MHT、RTF、EXCEL、兑换XLSX、CSV、文本、图像、WORD多种报告格式;
4、支持网络输出功能:用于将测量结果通过网络输出到服务器上进行统一整理保存或备份。
5、报告窗口输出方式有CAD与文本、CAD分页与文本、含表头CAD、CAD、简化文本、文本、PPAP多种样式,且可以根据客户需求设计样式;
