如何提升三坐标测量机的工作效率

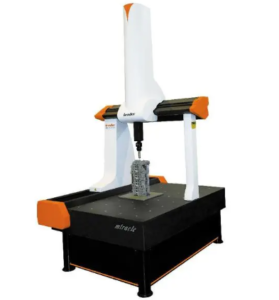

三坐标测量机作为一种高精度的通用测量设备已经有了几十年的发展历史，其在工业生产领域中的使用越来越为广泛，也越来越受到生产型企业的重视。而三坐标测量软件中对CAD功能的引入，更是将三坐标测量机的应用领域和易用性推到一个新的高度。

       三坐标测量机是一种高精密仪器，不能无限制的延长工作时间，为了保护它，也要定期让其修养调整，合理利用三次元的虚拟测量功能。具体方式主要有如下几种:

        数控三坐标测量机使批量测量的效率有所提高，通过对给定工件的测量进行编程，可以实现全自动的快速测量。

       具体的方法是先在三坐标测量软件中打开要测量工件的CAD模型，然后打开测量程序自学习功能，建立好坐标系后便可开始模拟对工件的测量，系统将自动生成测量程序。程序编制完成后，可在CAD环境中调用程序进行模拟测量，对程序进行验证，找出运行过程中出现的错误测量路径和采点，并对程序进行修正，将实际测量中可能出现的问题降到最低，也最大程度的保证了测量过程中的安全性。

 虚拟测量就是在没有实际工件的情况下对CAD模型在软件中进行测量。Rational dmis测量软件拥有强大的CAD功能，要进行虚拟测量时，打开软件，选择脱机工作模式，然后导入所要测量的CAD模型，并将CAD模型对应到选定的坐标系中即进行测量。根据所要测量的几何元素，使用鼠标在CAD模型上点击所要采点的位置，此时CAD模型上会显示所采点的位置及其矢量方向。根据所测量的几何要素的需要，可进行多次采点。当采够所需要的点数后再在采点窗口中点确定，系统将会驱动虚拟测头进行采点，并拟和出要测的几何元素及其图形。虚拟测量可以通过对没有尺寸数据的CAD模型进行测量，确定其各种尺寸参数。但这不是虚拟测量的主要目的，虚拟测量的主要功能是为在脱机状态下进行自动测量编程做服务。

 当坐标测量机软件引入CAD功能之后，就可以在软件中对CAD模型进行测量，由于模型是设计出来的，所以对其进行测量所测得值既为几何元素的理论值。在有了理论值之后，在对应的坐标系下再对实际工件进行测量，即得到了所需几何元素的实际值。这样就可以对所测几何元素的位置公差进行评定。

在当前的生产制造中往往会碰到这么一种情况，客户能提供给制造者的只有实物而没有任何图纸或CAD数据，特别是样件中有曲线、曲面等很难通过测量获得其准确的数据的复杂模型。在这种情况下，传统的加工方法是使用雕刻法或其他方法制作出一个一比一的模具，再用模具进行生产。这种方法无法获得工件准确的尺寸图纸，也很难对其外型进行修改。逆向工程就是为了解决以上难题而提出的一套理论。

逆向工程是指由工件产生图纸或各种相关尺寸数据的过程。在逆向工程中，首先使用三坐标测量机对样件的外型进行精确测量，然后用CAD功能对所测得的数据进行处理，最终生成一种或几种CAD格式的数据文件。如青岛雷顿的三坐标测量软件生成IGS格式的数据，而且还可以使用此软件附带的功能，使数据在多种CAD格式之间进行转换。这些数据文件可以被一般的CAD/CAM软件系统所接受，利用这些软件系统可以对数据进行修改，或直接进行数控机床加工法编程，最终指导数控机床进行加工。也可以对这些数据进行切片处理，指导激光成型机进行快速成型。逆向工程不仅能使工件快速的进入批量生产，而且可以得到工件的CAD数据，有了这些数据，就可以再使用三坐标测量机对生产出来的工件进行检测，保证产品的质量。
