为了满足客户低成本的需求,MES团队利用其内部的测量技术和传感器技术组合来寻找合适的解决方案。作为一家拥有160年历史的测量技术制造商,我们已经与来自世界各地的客户开展了无数针对特定需求的合作项目,并积累相当多的经验。与客户一起,我们最终决定为不同的任务和应用开发两个测量站。
在这个手动操作的004系列测量站,测量技术员将轴放在与可定位测量柱对齐的V型架中。这使他非常容易在测量室中快速和有效地在工件的不同点上进行复杂的测量。

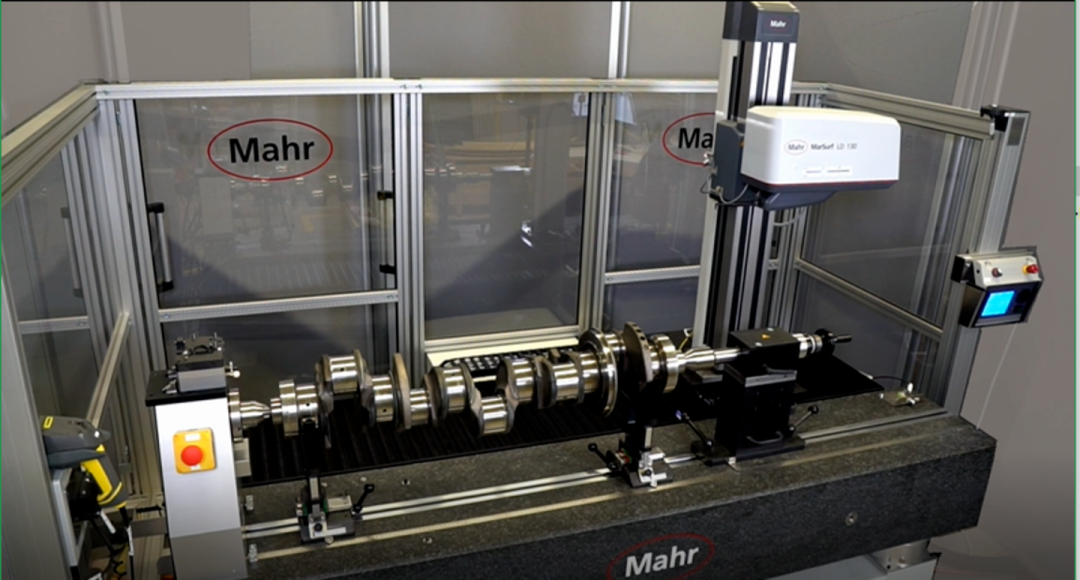

这种MarSurf测量站是为大型和重型工件的测量任务设计的。它由测量技术员装载,通过手动接近测量柱来确定测量位置。立柱安装在一个手动HX轴上,与工件轴线平行排列。另外一个与工件轴线成直角排列的HY轴用于微调和顶点搜寻。曲轴可以在涂有POM涂层的工件夹具内手动旋转,从而最大限度地接近要测量的特征,尤其是曲轴轴承。
该测量站的概念是实现最大程度的自动化测量。车间工作人员放入工件并开始测量。然后,操作员可以离开测量站,继续进行其他工作,因为测量过程是全自动的,无需额外的操作。
用于全自动测量的MarSurf 3200系列测量站

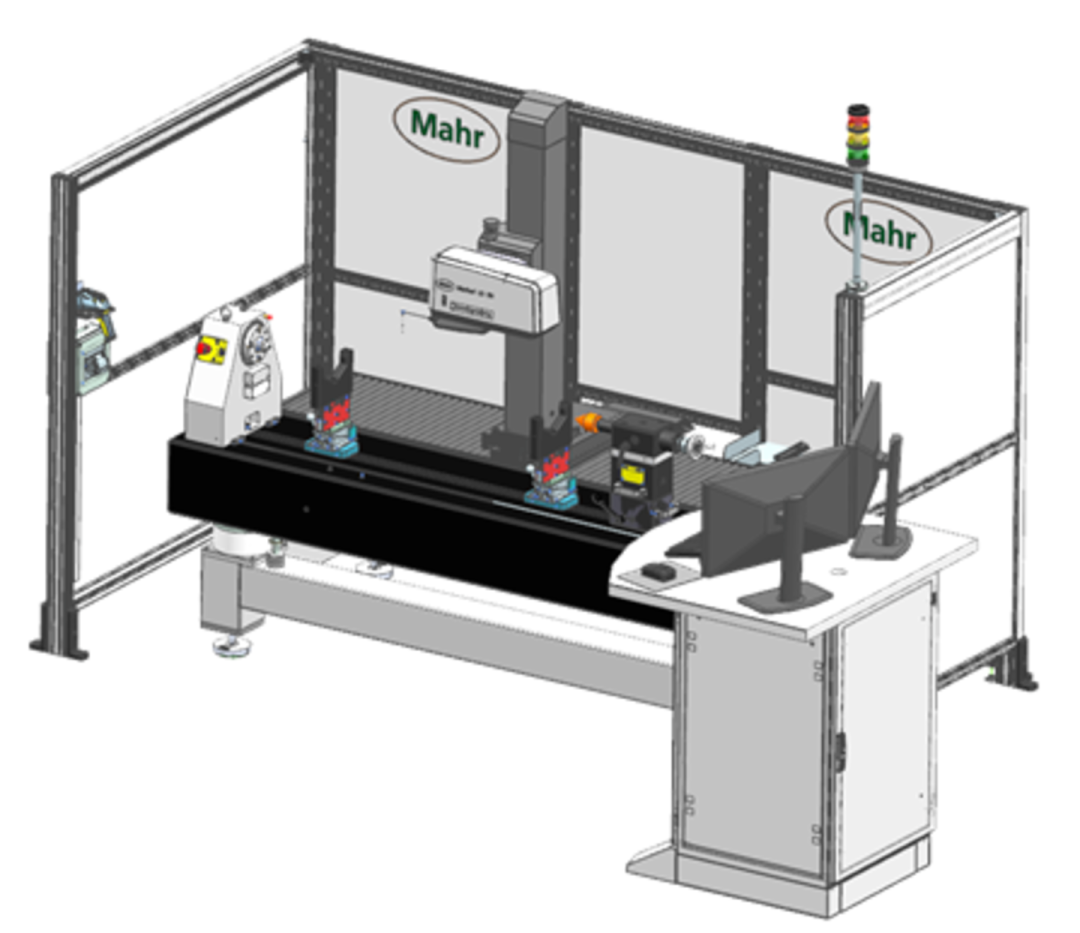

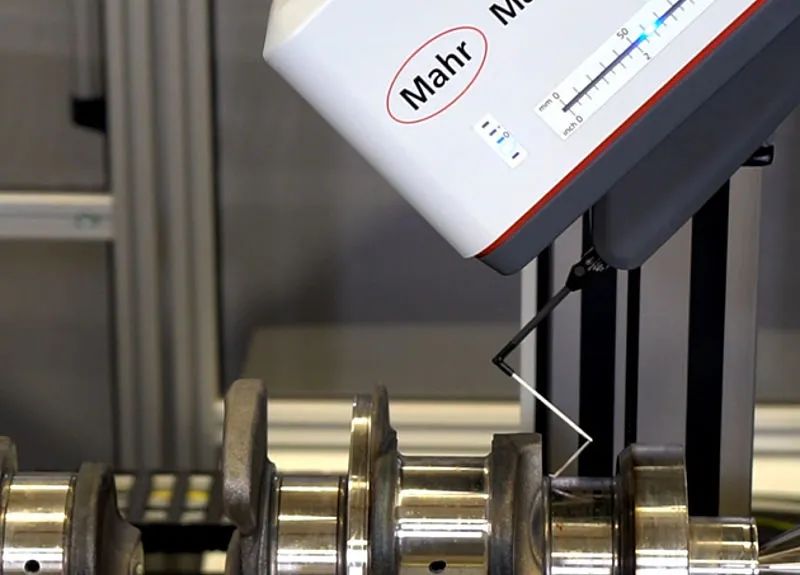

这种MarSurf 3200系列测量站是专门为全自动测量大型曲轴和凸轮轴的粗糙度和轮廓而设计。全自动化过程使复杂和高要求的测量任务获得可靠和可重复的测量结果,不受操作员影响。在日常工作中,没有经过测量技术培训的人员也可以使用它。在操作过程中,进给单元倾斜+/-45°,这最大限度地减少了不同夹持位置的要求。两个固定V架可以在轴向移动。这允许不同长度的工件被放入,然后在双顶尖之间夹紧。
来自Mahr工程解决方案的MarSurf 3200系列用于全自动测量。
