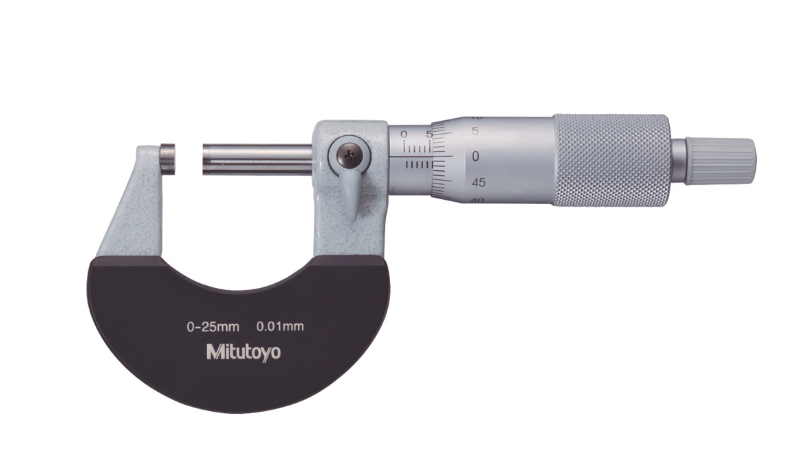

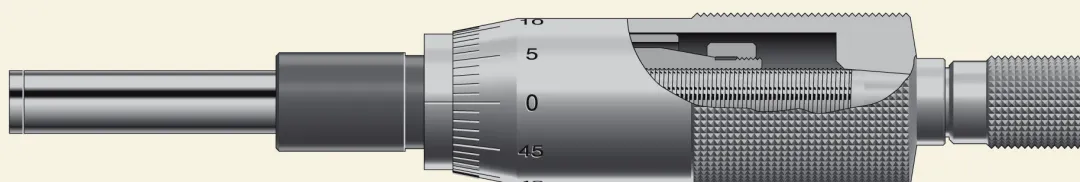

第一次看到测微头，您可能会觉得有点眼熟，这不就是千分尺的微分套筒吗？

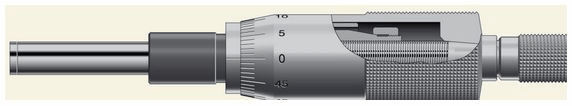

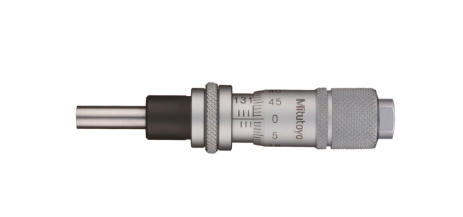

右：测微头
是的，测微头和千分尺的微分套筒“长相”一致，但测微头的使用场景更丰富，可以嵌入到各种机械设备和系统，包括机床、机器人、自动化生产线等，在多轴运动和定位控制方面发挥重要作用…今天就带您认识一下它。
测微头的用途
近年来，随着技术进步，测微头的应用范围进一步扩大，不仅可以与测量夹具组合使用，还可以嵌入到精密进给装置、激光设备用十字移动工作台、操纵器上等使用，实现多个轴上的测量、进给、定位等功能。

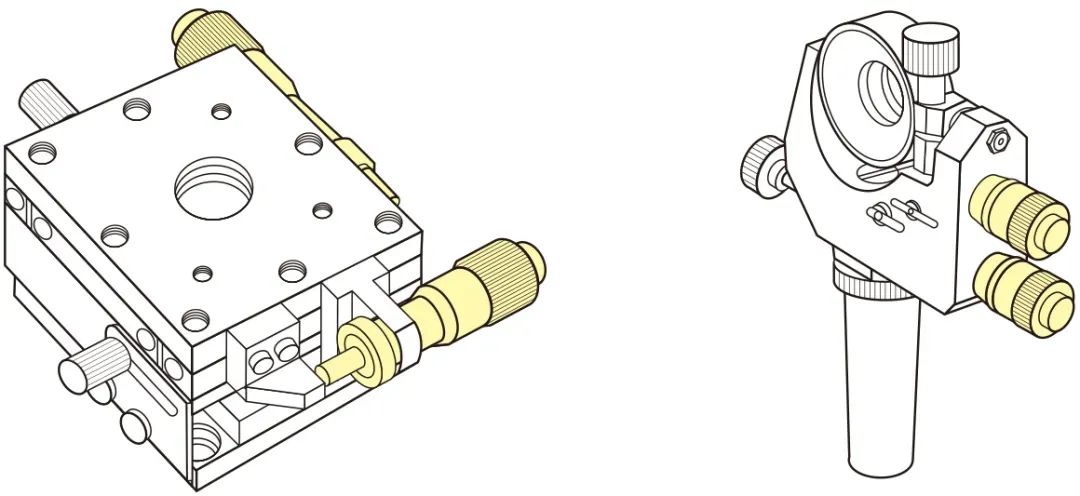

右：透镜镜架上的测微头示意

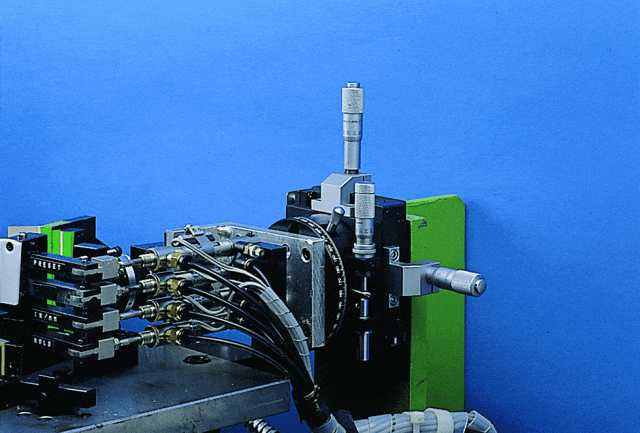

测微头在各种制造场景上的应用

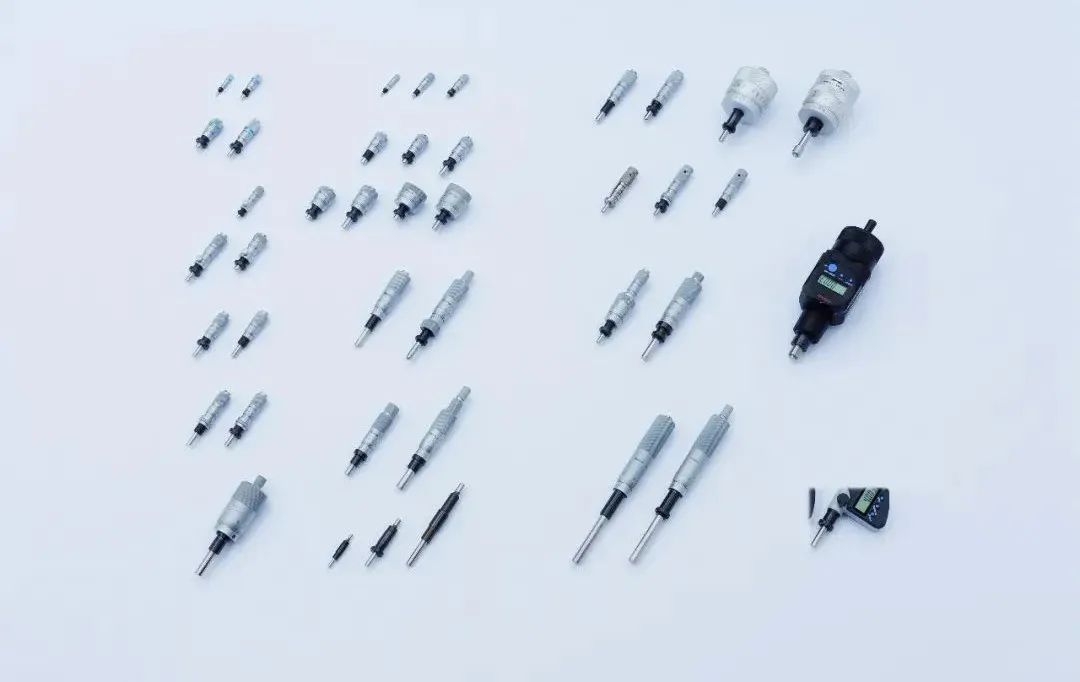

选型指南
测微头的选型要点主要包括测量范围、测量面、轴套、刻度规格、微分筒的大小等。
1
工作行程（mm）
-
如果预估的行程仅为2mm～3mm，若安装空间足够充裕，选择25mm型号更经济。
-

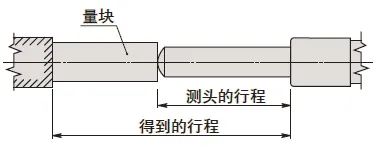

需要超过50mm的长行程时，可以通过与量块配合使用的方式解决。
2

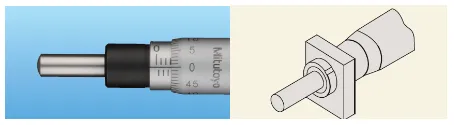

轴套形状
轴套为测微头的保持部分，轴套的形状分为「直柄型」和「带锁紧螺母型」。
-
直柄轴套
直柄轴套型需要进行裂口夹紧和胶粘等加工，但适用范围广，在最终安装时还可以向前后方向进行位置微调。
-
带锁紧螺母轴套
带锁紧螺母轴套型的安装方法比较简单，可稳定地固定。
3
测量面
-
用作测量装置时，平面型比较常用。
-
用作进给装置时，采用球面型可将测微头安装部分倾斜所导致的误差降至最小限度。在相对位置关系不太稳定，需要更高精度时，推荐使用防止旋转装置。

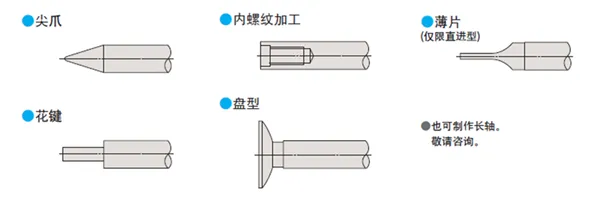

部分定制示例
4
测微螺杆螺距
- 0.5mm螺距：标准型
- 1mm螺距： 快速进给型，可实现快速定位，耐负载能力更强
- 0.1mm、0.25mm螺距： 精细进给型：，方便微动进给和精细定位
5

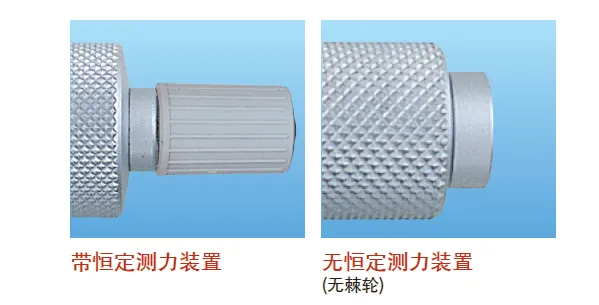

恒定测力装置
测微头用作挡块或以省空间为先时，可考虑使用「无恒定测力装置(无棘轮)」类型。
恒定测力装置
- 用作测量仪器时，推荐带恒定测力装置。
- 用作挡块或以省空间为先时，请考虑使用“无恒定测力装置”。

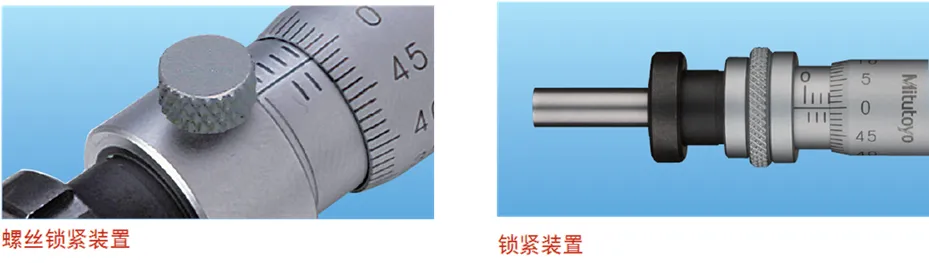

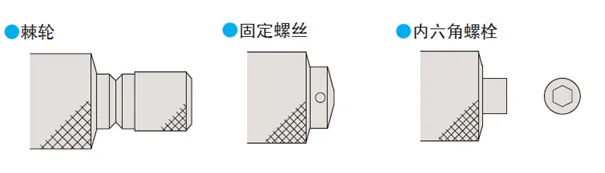

微分头还可以定制为以下的锁紧方式。
部分定制示例
6

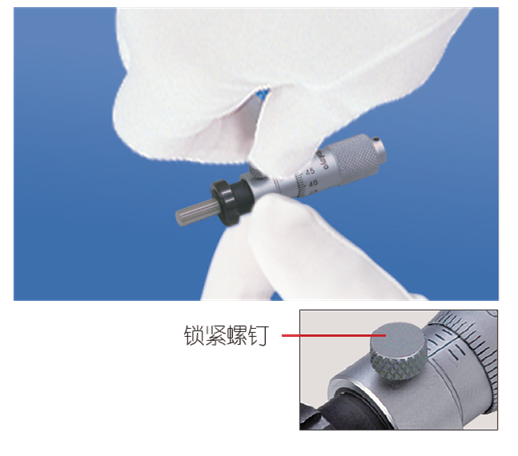

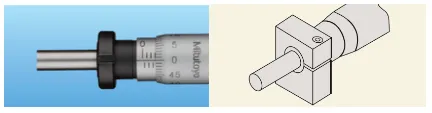

锁紧装置
此外，通过心轴锁的操作还可以防止心轴的位置发生变化，从而可以放心使用。
7

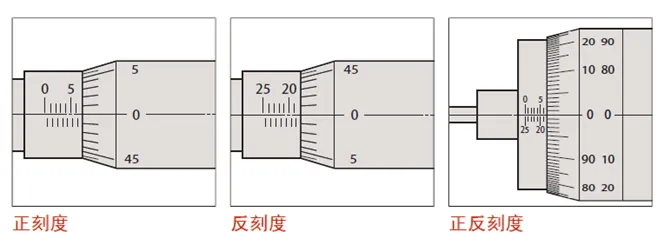

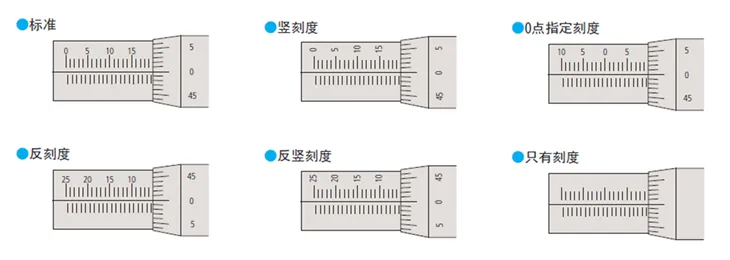

刻度规格
-
与外径千分尺相同的刻度规格为「正刻度」，即标准型。刻度值沿测微螺杆收缩的方向增加。相反，刻度值沿测微螺杆推出的方向增加的是“反刻度”规格。
-
「正反刻度」规格沿正反两个方向都可以轻松读取，数字分别用黑色、红色标示，读数轻松简单。 -

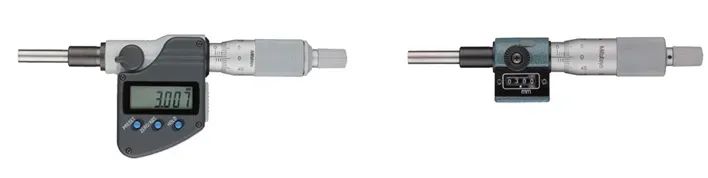

测微头还备有可以直接读取测量值的「带计数器」和「数显型」。数显型还能通过输出测量数据，进行测量值的记录和统计演算。
8

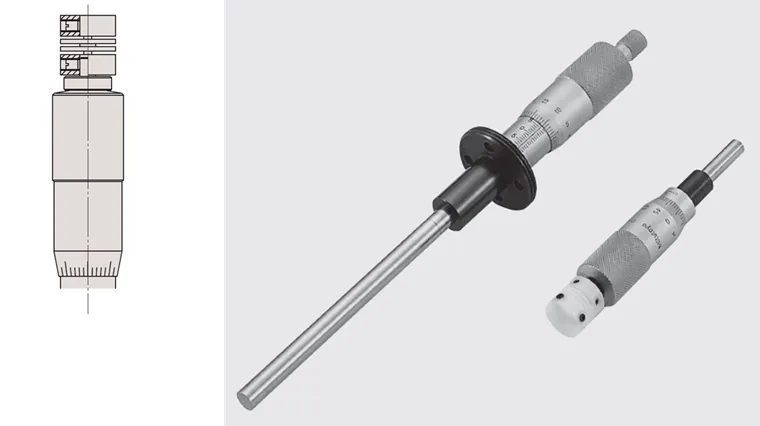

微分头外径

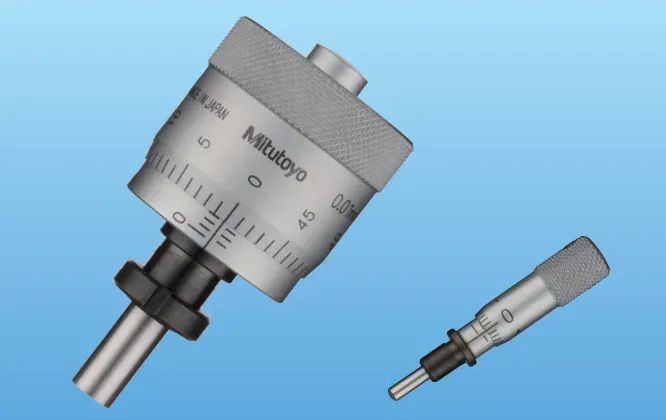

微分筒直径对于操作性和定位的“精细度”影响较大。
小直径微分筒定位速度快，大直径微分筒可进行精细的定位和读取。大直径微分筒还备有配备调速装置以提高操作性的型号。
