马尔测长仪产品介绍全自动系列

测长仪是一种高精度长度测量仪器，被广泛应用于机械制造业、工具、量具制造业等企业的计量室和各级专业计量检定部门。主要用于量块、光面环塞规、圆柱锥螺纹环塞规、各种指示表类、内外径千分尺、花键跨棒距和各种类精密零件的内外尺寸测量。

马尔在1908年研发出第一台机械式测长仪，在读取游标尺时准确度可达1/1000 mm（即1微米），如下图。

本期内容，我们将给大家分享马尔的两款全自动高精度测长仪。

PLM 系列（全自动）

MPE: ≤ (0.085+L/1500) μm

范围: (0~1000) mm

直接测量范围：200 mm

重复性：≤0.05 μm

CiM 系列（全自动）

MPE: ≤(0.055+L/1500)μm

范围: (0~1000)mm

直接测量范围：300mm

重复性：≤0.03μm

PLM系列与CiM系列都采用了如下领先的结构：

1. 100%符合阿贝原则，光栅尺与测量轴线在同一条直线，最大化降低系统误差；

2. 花岗岩床身，仪器的头、尾座和工作台均采用了气浮轴承，移动过程中无摩擦，可以长期保证仪器精度的稳定性；

3. 仪器为一体落地式结构，移动式控制柜，抗震性能好，操作方便；

4. 仪器工作台配置了手自一体的Y轴（前后）、自动的TZ轴（上下）和TB轴（倾斜），可以实现全自动寻找拐点，测量更加准确和高效；

5. 采用最先进的MarEcon控制技术及MarWin软件平台，可以实现全自动测量。

注：CiM系列头座内部测力系统采用更精确及稳定的平行测力结构，用以实现仪器更高的测量精度与测量重复性。

标配或选配的特有测量功能

1. 标配光面/螺纹环规自动测量功能

该功能主要针对光面环规或螺纹环规及类似被测件，可以实现全自动接触及全自动找拐点（前后方向TY与倾斜方向TB），减少人为影响，测量更准确和高效。

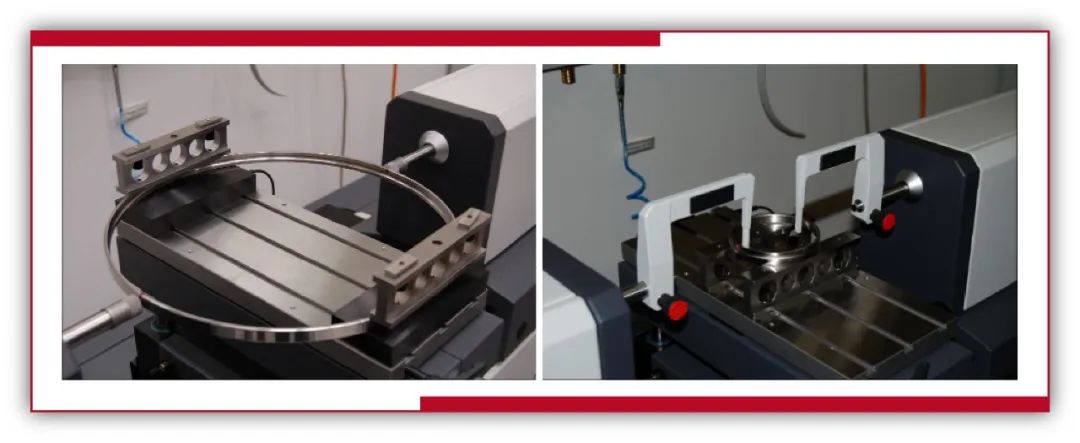

2. 标配动态零测力功能

该功能主要针对薄壁或材质偏软易变形的零件，例如轴承行业的薄壁轴承。可以通过该功能计算得到被测件在不受力变形下的测量值。

3. 标配测钩自校准功能（配合标配的专用测钩使用）

该功能主要针对双钩测量光面环规或类似被测件，可以极大降低双测钩的测臂长度受温度化影响带来的零位漂移，可以实现一次对零，测量一小时（甚至更长时间）的环规快速测量，保证测量结果的准确及高效。

4. 可选配定制化全自动批量测量功能

该功能适用于生产企业的精密零部件的高精度快速自动测量，减少人员操作，测量准确，效率更高。

PLM系列与CiM系列产品，凭借其测量精度高、稳定性好和自动化程度高等优点，被国家计量院、各省市计量院和众多精密制造业客户选用。
