三坐标测量机是一种高精密的测量仪器,不能无限制的延长工作时间,使用脱机软件可以提高三坐标测量机的工作效率。

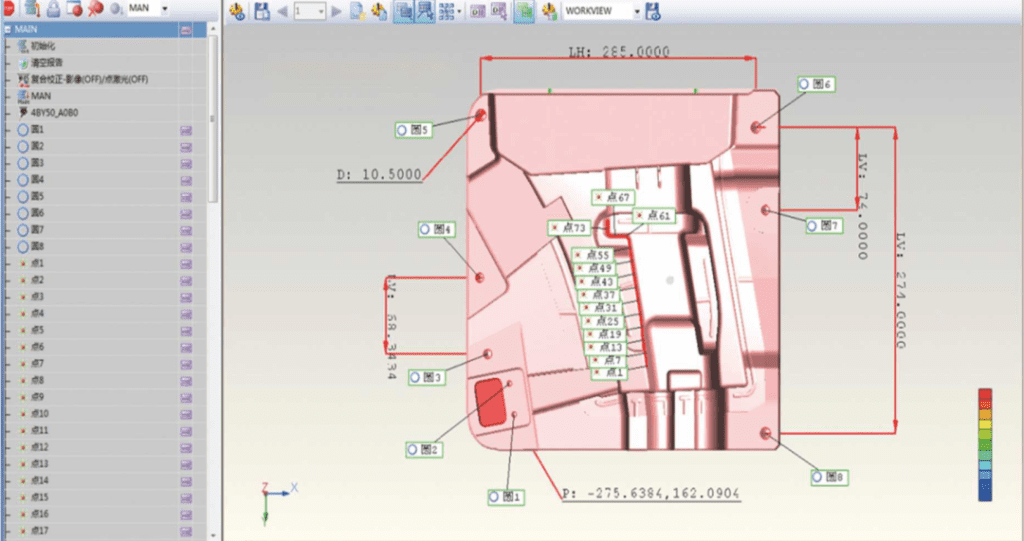

三坐标测量机使批量测量的效率有所提高,通过对给定工件的测量进行编程,可以实现全自动的快速测量。三坐标测量软件没有引入CAD功能之前,对测量程序的编制要求专业人员对应图纸进行编程,这种编程方法使用较为复杂,且对操作人员要求较高。有一种方法就是使用三坐标测量软件的自学习编程功能,在对工件进行实际测量的同时自动生成测量程序。当再次测量同样的工件时即可调用此程序进行自动测量。由于这种方法简单易用,适应面广,因此被广泛使用。但由于这种编程离不开实际工件,所以也就带来了很多难以克服的缺点。一是由于编程离不开硬件环境,必须要将给测量机配套的气源等打开,使测量机能正常运行方能进行编程,这样编程较为繁琐。二是编程离不开工件,所以就必须等工件加工完成后才能进行编程,这样便会降低了工作效率从而影响生产。三坐标机测量软件引入CAD功能之后,由于可在脱机状态下通过对CAD模型进行虚拟测量,从而可完成自学习编程的过程,因此解决了以上问题。无论生产是否进行,只要将设计部门设计的CAD三维模型输入到测量软件中,就可以进行编程。等工件加工完成就可以进行程序测量,这样就大大提高的生产效率。其具体的方法是先在三坐标测量软件中导入要测量工件的CAD模型,然后打开测量程序自学习功能,建立好坐标系后就可以开始模拟对工件的测量。系统将自动生成测量程序。在程序编制完成之后,还可以在CAD环境中调用程序进行模拟测量,对程序进行验证,找出运行过程中出现的错误测量路径和采点,并对程序进行修正,将实际测量中可能出现的问题降到很低,也保证了测量过程中的安全性。
