在精密制造行业中,制造商们对于高制动卡钳和转向系统等组件中关键零部件的生产质量有着很严苛的要求。然而在人工检测矩形密封圈的过程中,人为操作失误的风险不可避免。
为了避免未来因矩形密封圈安全性而导致产品召回,雷尼绍推出了Equator™ Seal Inspector(矩形密封圈检测)解决方案,不仅可以避免人工检查的失误,同时也可大大提高制动卡钳和转向系统等组件中关键零部件的生产质量。
(矩形密封圈检测)解决方案?

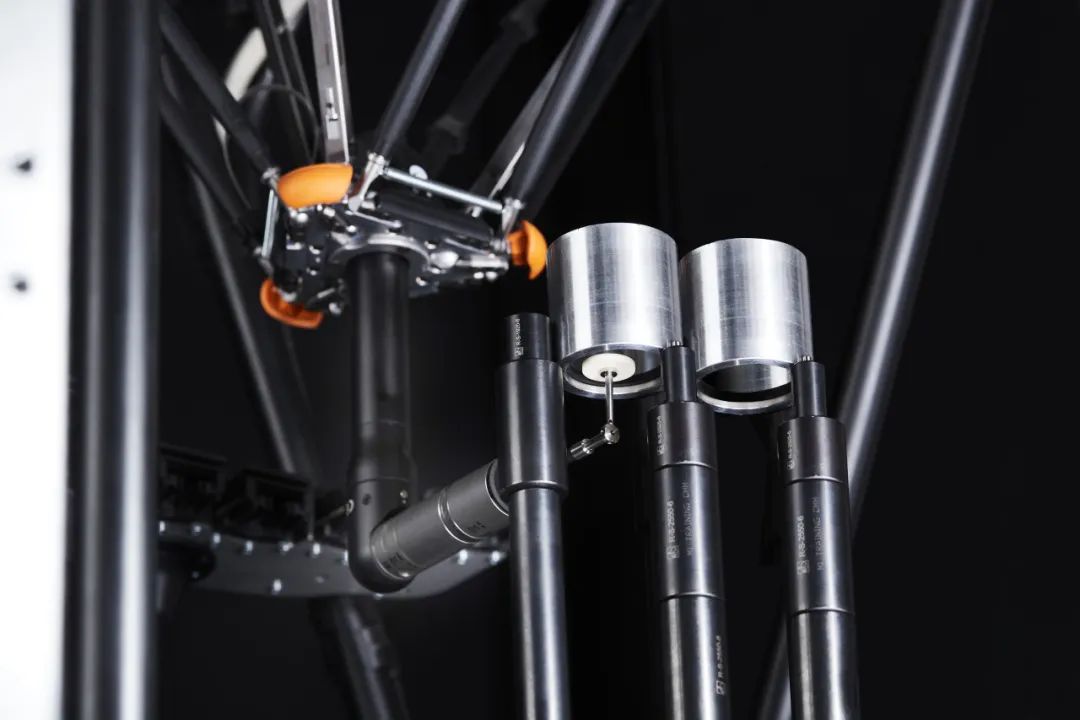

Equator Seal Inspector是一种自动化检测解决方案,专门用于扫描矩形截面的环形橡胶密封圈,可检测并报告矩形密封圈与槽之间的残留碎屑异物、矩形密封圈安装扭曲、矩形密封圈丢失或漏装、矩形密封圈未安装到位等缺陷。
在泵系统、气动系统和液压系统等攸关安全的应用场合中,它能在组装线上高速运行,以确保加工质量和稳定性。在实际应用中,Equator Seal Inspector解决方案可大大提高制动卡钳和转向系统等组件中关键零部件的生产质量。
单矩形密封圈正置扫描
双矩形密封圈倒置扫描
• 径向偏差算法 — 采用雷尼绍的独特算法,无需考虑矩形密封圈的整体形状,就能可靠地识别矩形密封圈半径的突然变化。可在设定过程中设置碎屑大小阈值。
• 即时显示“合格”或“不合格”结果、碎屑大小和位置 — 在屏幕上显示“不合格”结果的同时,还显示碎屑的大小和角度位置。通过直径检查确保安装正确的矩形密封圈。
• 正置或倒置 — 根据生产配置的不同,矩形密封圈的垂直位置有两种选择。
• 单矩形密封圈或双矩形密封圈 — 在一个检测循环中,此解决方案可测量一个矩形密封圈或一对并排的矩形密封圈。
• 结果输出 — .csv结果文件中提供最大径向偏差的尺寸和角度位置,被测矩形密封圈的直径(精确至0.1 mm),以及向数字输入/输出接口发送“合格”或“不合格”信号。
(矩形密封圈检测)解决方案的优点
Equator Seal Inspector解决方案消除了在人工检测矩形密封圈的过程中发生人为操作失误的风险,避免未来因矩形密封圈安全性而导致产品召回。
识别矩形密封圈周围滞留的碎屑,提供故障保护
• Equator Seal Inspector解决方案能够可靠地识别橡胶矩形密封圈周围尺寸大于40 μm的碎屑颗粒
• 降低在运行过程中发生故障的几率,报告碎屑的大小和角度位置,精确至1°
• 已在数百万个工件上得到验证
全自动装载
• 使用顶部吊装安装组件,Equator Seal Inspector解决方案可完全集成到组装线上的送料机和传送带系统中,而无需改变工件装载方向
• 亦可手动装载
快速、可靠运行
• 可与组装线节拍同步,典型循环时间最快可达10秒
• 硬件和软件运行可靠,已经过数百万次循环验证
适应各种尺寸和型号
• 雷尼绍工程师可根据矩形密封圈的具体尺寸和安装方向进行快速编程,并可选择单矩形密封圈或双矩形密封圈设定
不合格”— 检测到碎屑,
同时显示碎屑的角度位置和大小
推荐使用单个垂直测针 -此解决方案推荐使用单个盘形测针在垂直工件上经过验证。 推荐矩形截面内密封圈 -此解决方案可用于检测矩形内密封圈。不适用于其他的尺寸测量、矩形外密封圈检测或非环形的矩形密封圈检测。 必须润滑橡胶矩形密封圈 -通常在装配过程中使用润滑剂,以防止测针和橡胶矩形密封圈之间发生摩擦。
