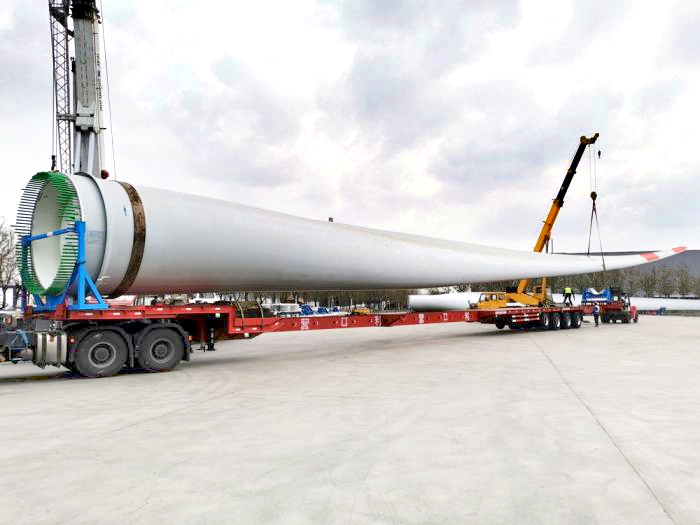

GTS激光跟踪仪服务风电行业，提升百米风车叶片运输安全

测量需求

解决方案

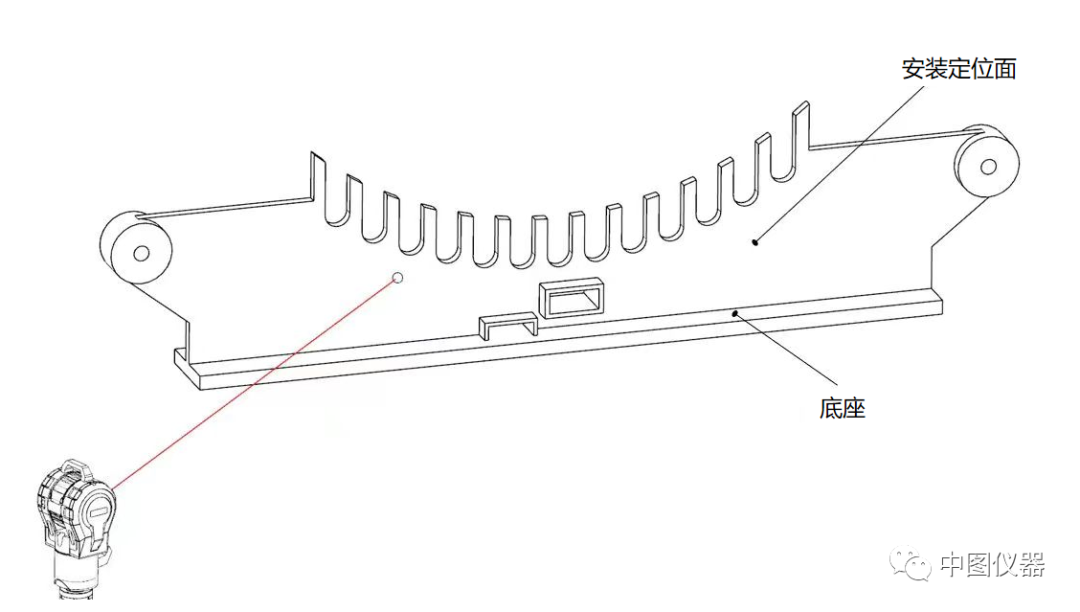

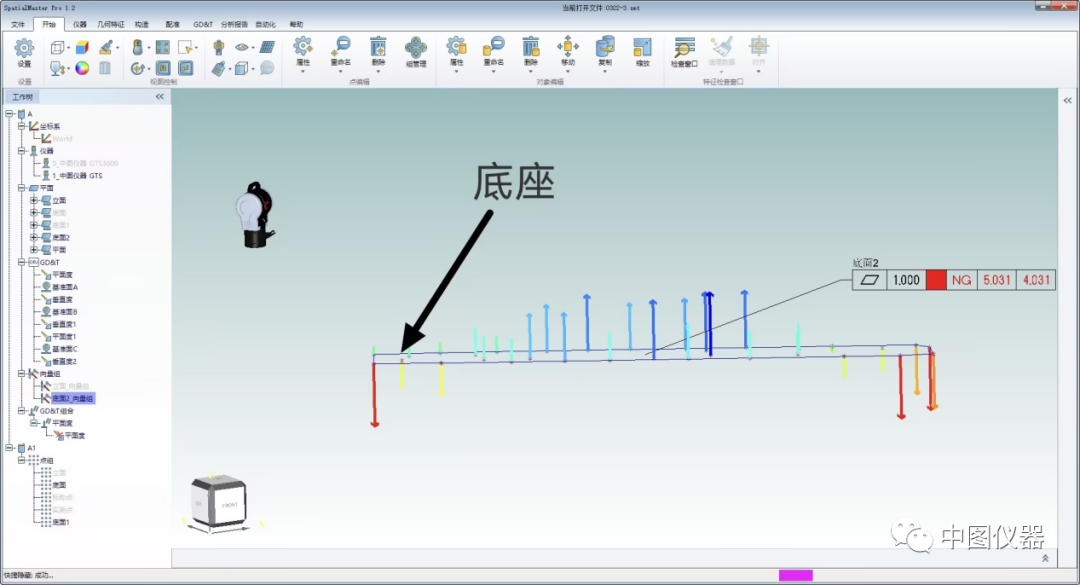

由于风车叶片固定工装尺寸较大且不易搬动，我们使用中图仪器GTS3600激光跟踪仪，配合1.5英寸反射靶球以及SpatialMaster测量软件在车间现场对工装进行测量。测量过程中需要采集工装底座正反两面的的特征，利用SpatialMaster 测量软件中的定位转站功能，可以很轻松地将正反两面的测量数据拼接在一起，再评价两面的平面度以及与定位面之间的垂直度。通过SpatialMaster 软件的向量组查询功能，可以直观地反映出该零件的底座呈两端低中间高的弯曲变形。

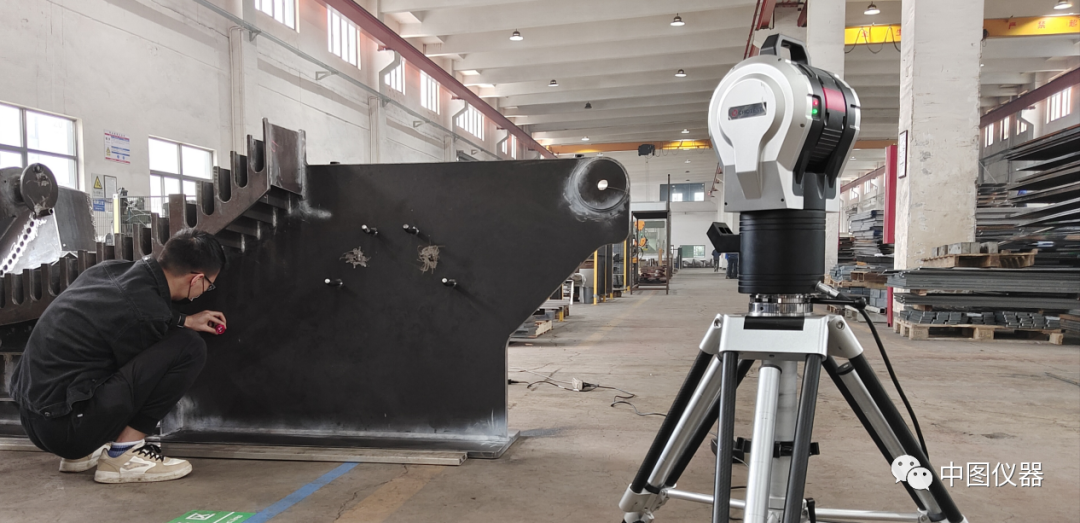

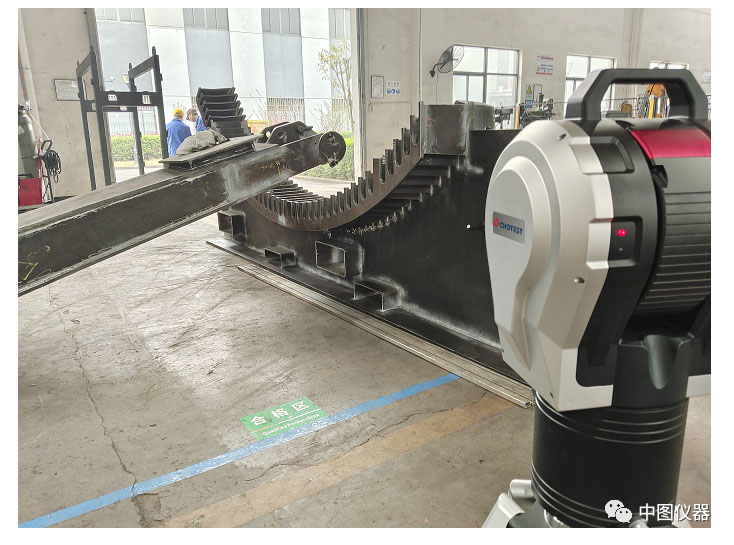

测量现场图

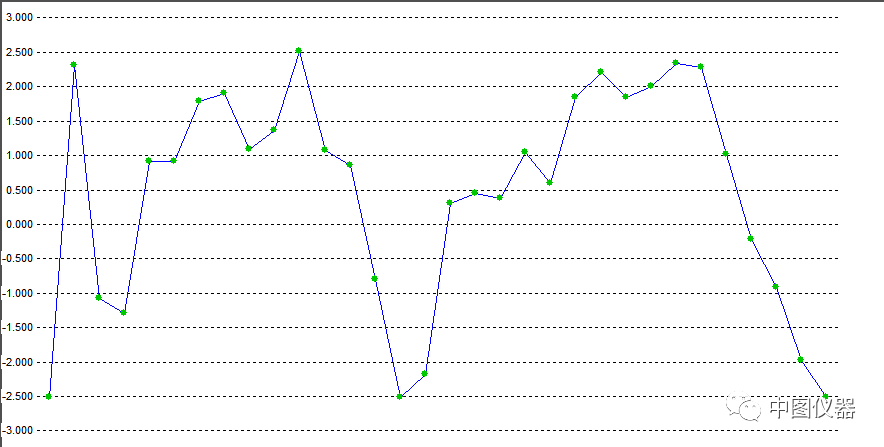

底座数据误差图

通过中图仪器GTS系列激光跟踪仪搭配SpatialMaster 测量软件可有效降低风电工装生产、装配过程中的误差风险，大大提高装配精度。中图仪器GTS系列激光跟踪仪安装简易、使用方便，既能保证大的测量空间，又能保证较高的测量精度，设备还携带无线模块，支持远距离无线传输，能够满足用户在各类复杂条件下的测量需求。
