目前国内尚无专业测量设备能够检测高精度非球面镜片参数,比如微观轮廓参数、水平轴线夹角、光轴位置参数及顶点半径误差、斜率参数等,基本依赖进口,只有部分国产机型能够满足普通精度的微观轮廓Pt参数测量,而从国外进口这类超高精度面型轮廓测量仪器价格极高;高端的光学仪器以超精密光学镜片为基本原材料,目前检测仪器的水平严重影响了我国光学仪器产业的提高和进步。

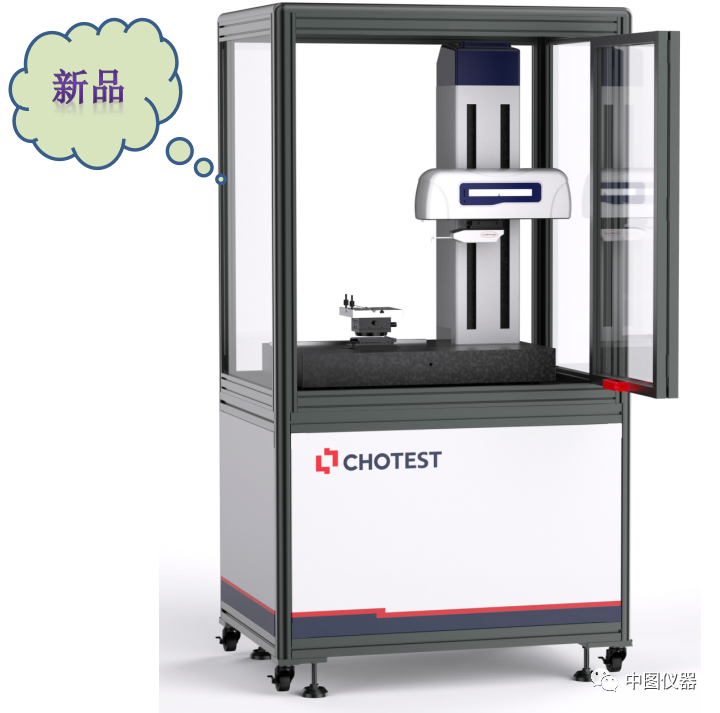

2022年,中图仪器全新推出SJ5720高精度光学轮廓粗糙度测量仪,仪器精度达到国际高端水平(仪器直线度≤0.25μm/200mm,大范围形貌微观轮廓Pt≤0.3μm,粗糙度测量精度达到纳米级、测力最小0.5mN),自主研发的智能全自动测量功能,用户操作体验感极佳。

SJ5720高精度光学粗糙度轮廓测量仪可操作性能非常强大,譬如自动找拐点、智能多方向保护、状态智能显示、测针智能装夹、软件智能匹配光学镜片类型、光学镜片研磨机参数对接等,操作人员在使用仪器过程中,只需将光学镜片放置到指定位置,输入被测非球面、其他面型参数,设定起点,即可实现一键测量,无需人工干涉测量过程,通过智能测力匹配系统控制测力大小,做到无损伤测量。

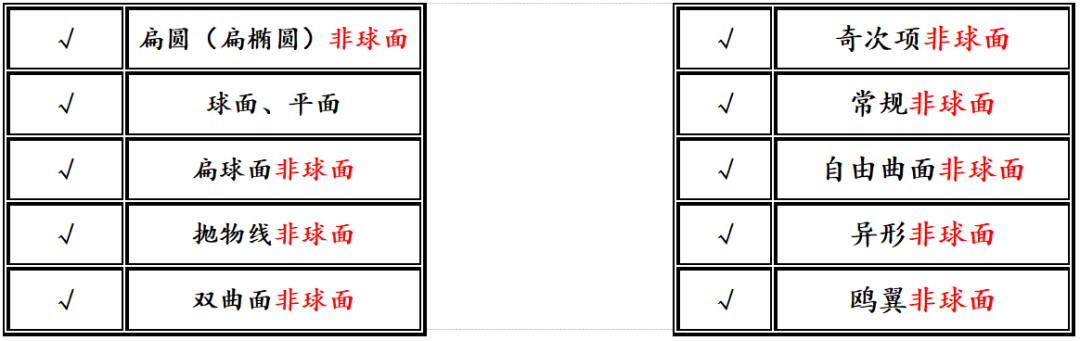

新品-SJ5720典型测量应用

新品-SJ5720新功能推荐介绍

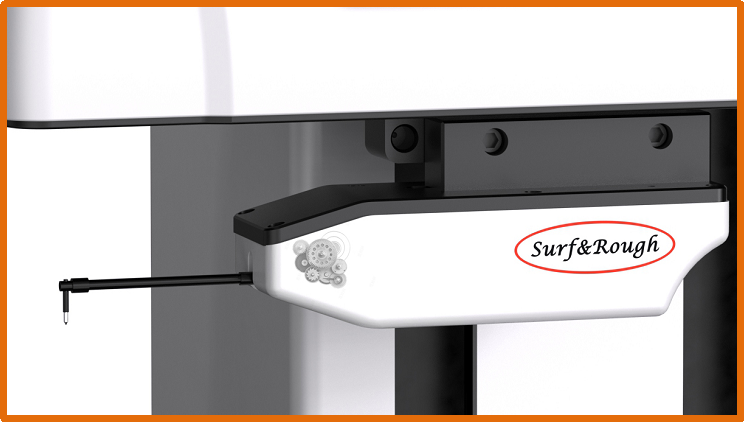

1. 超精密转轴测力系统

1.1.超精密专利轻巧轴系;
1.2.细微专利测力0.5mN;
1.3.自动测杆保护系统。

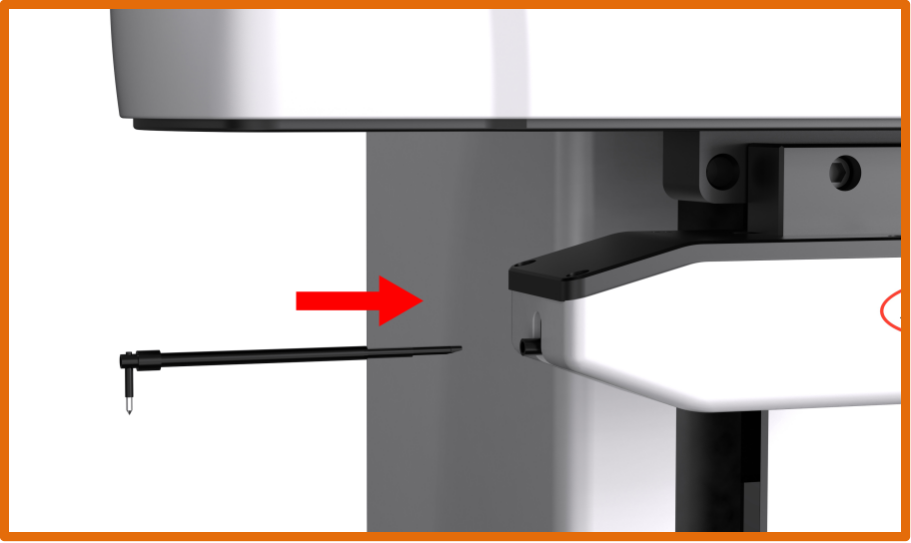

2.智能测针拔插结构
2.1.一键式拔插测针;
2.2.高刚性碳纤维针杆;
2.3.高精度测针惯量极小。

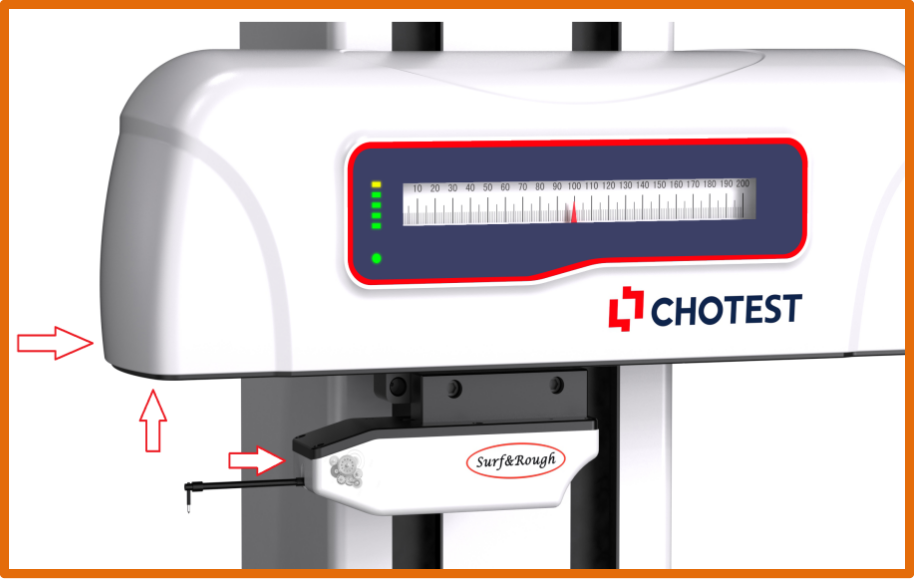

3. 智能防撞结构、仪器状态显示
3.1.扫描轴自带X、Z轴防撞系统;
3.2.模组外壳自带防撞系统;
3.3.仪器状态面板实时监控仪器状态。

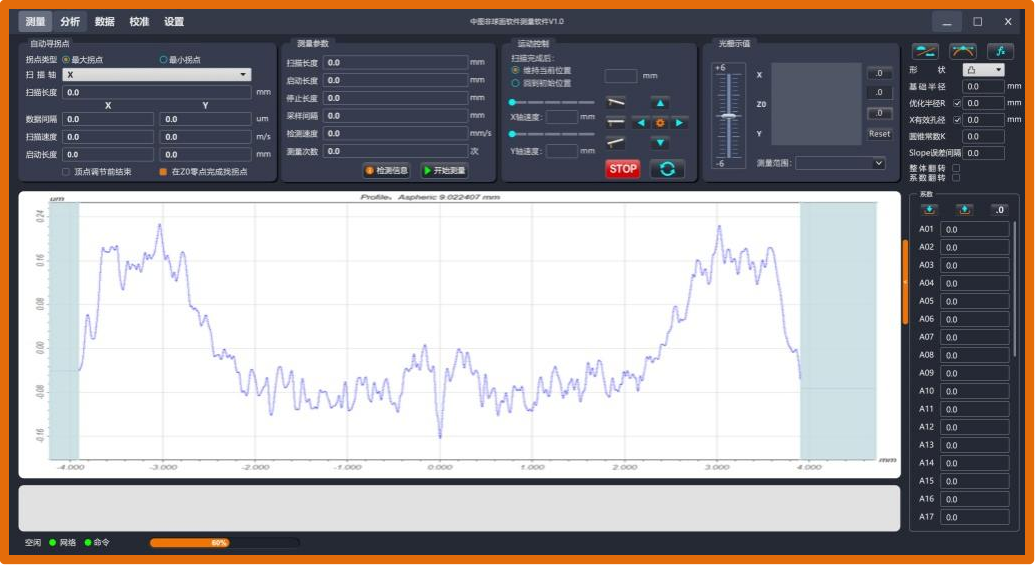

4.专业的非球面分析软件
4.1.数据结果自动分析各种非球面参数,自动得到残差曲线;
4.2.输入非球面球面参数智能防错检测;
4.3.数据对接非球面精密加工机床,支持面形数据导入非球面加工机床;
4.4.带系统振动实时监测功能,实时监测外界振动。

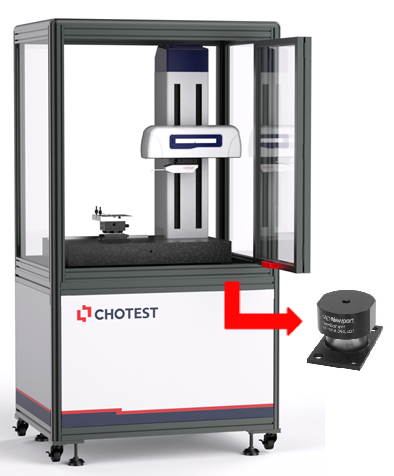

5.一体封闭式外观减少外界噪声,气浮减震系统隔绝环境振动
5.1.整体式亚克力框架,美观大方,可关门检测产品并实时观看检测状态;
5.2.封闭式门框结构,保障测量高精度非球面时,不受外界振动干扰;
5.3.仪器配备精密稳压气浮减震垫,隔绝外界振动影响。
