GOM Scan 1 为你的应用选择正确的测头

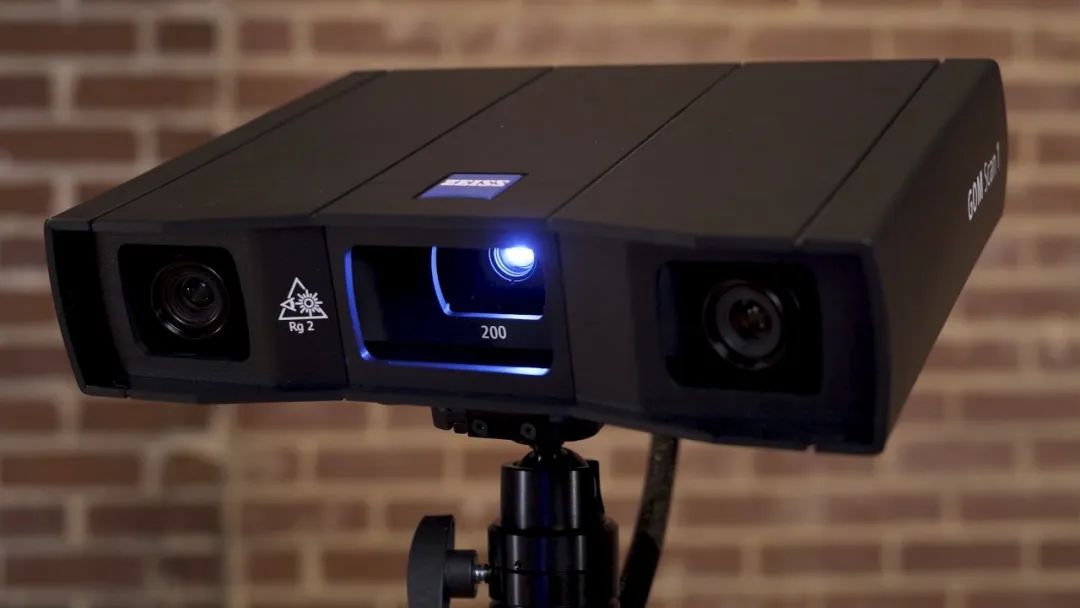

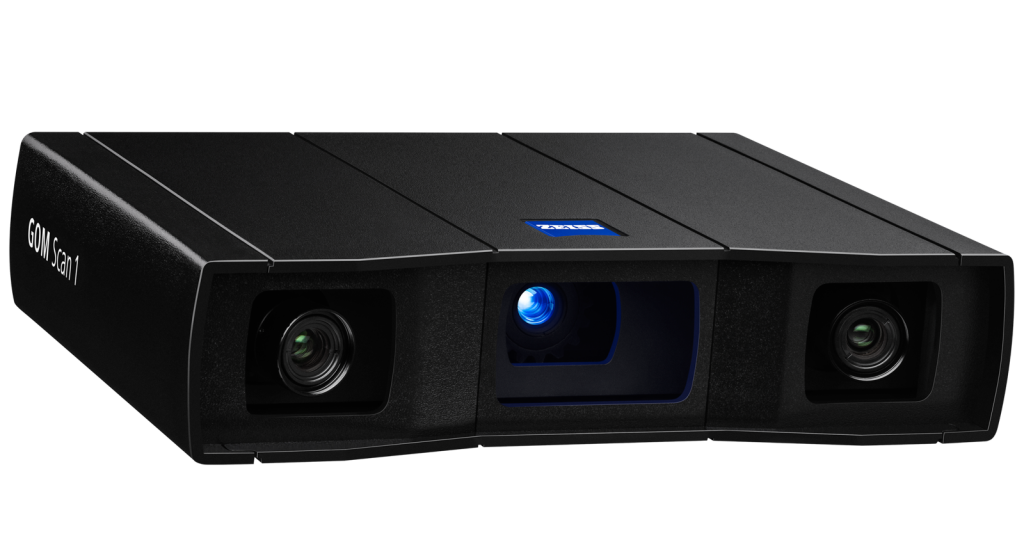

GOM Scan 1有三种不同的测量范围:100mm,200mm,400mm。

三种测头都使用相同的600万像素相机,扫描分辨率随着测量范围的缩小而增大。

展开来说,分辨率从最低的GOM Scan 1(400mm)到GOM Scan 1(200mm),再到分辨率最高的GOM Scan 1(100mm)。

考虑你想要的网格分辨率

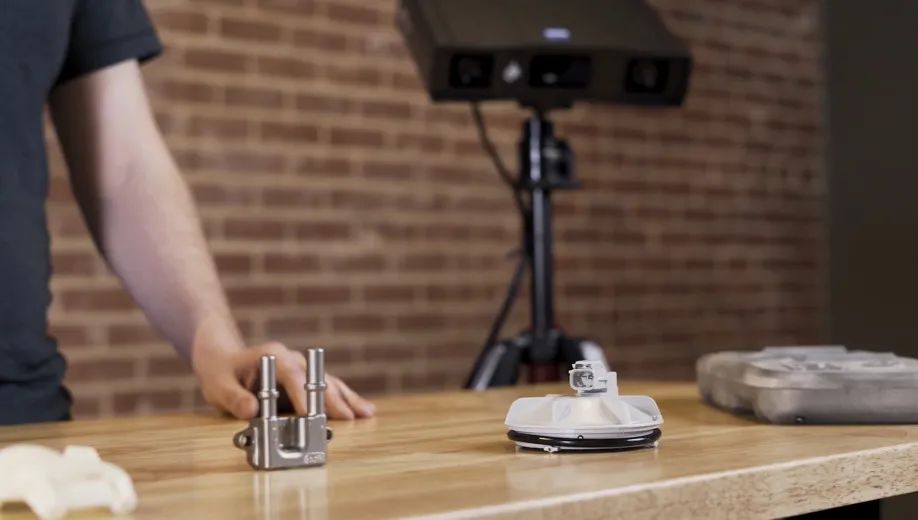

在这次扫描中,以3D打印,注塑成型和铸造零件作为扫描对象来举例说明。

这时选择的测头可以根据零件的尺寸来决定,但主要还是根据需要的网格分辨率来决定。

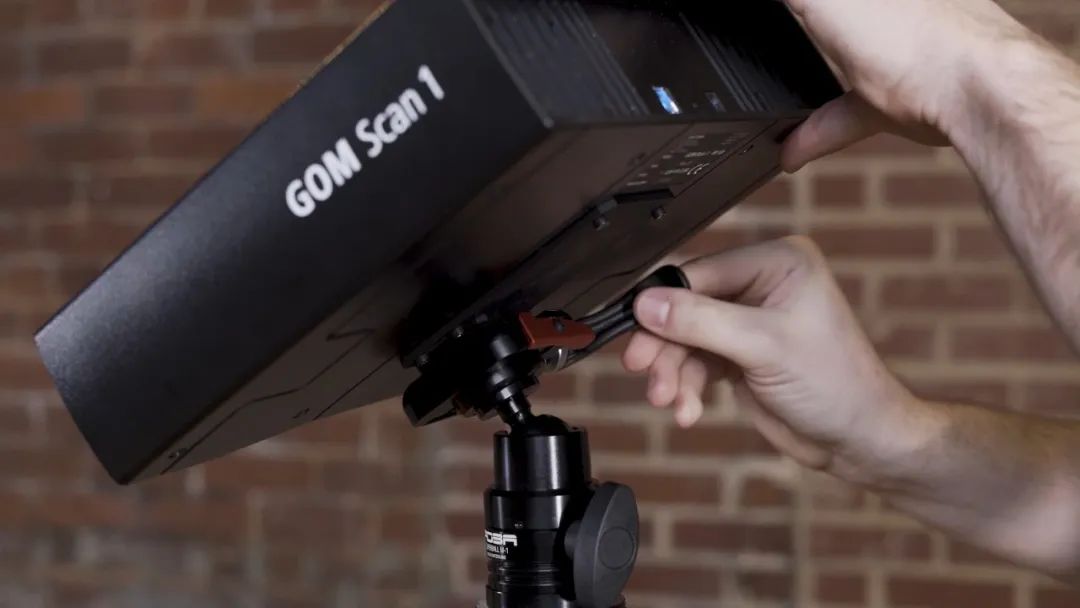

也就是说,如果有不同大小的零件要扫描,测头更换起来会非常容易。只要卸下,然后装上另一个即可。

▌适用于细节不多的大型零件的测头

现在以一个体积较大但细节不多,非常适合用GOM Scan 1(400mm)来扫描。

▌适用于更精细的更小型零件的测头

以小型零件为例,扫描会对分辨率的要求更高。因为零件更加精细,所以对于这种零件,可以选择GOM Scan 1(200mm)。

▌适用于超精细的超小型零件的测头

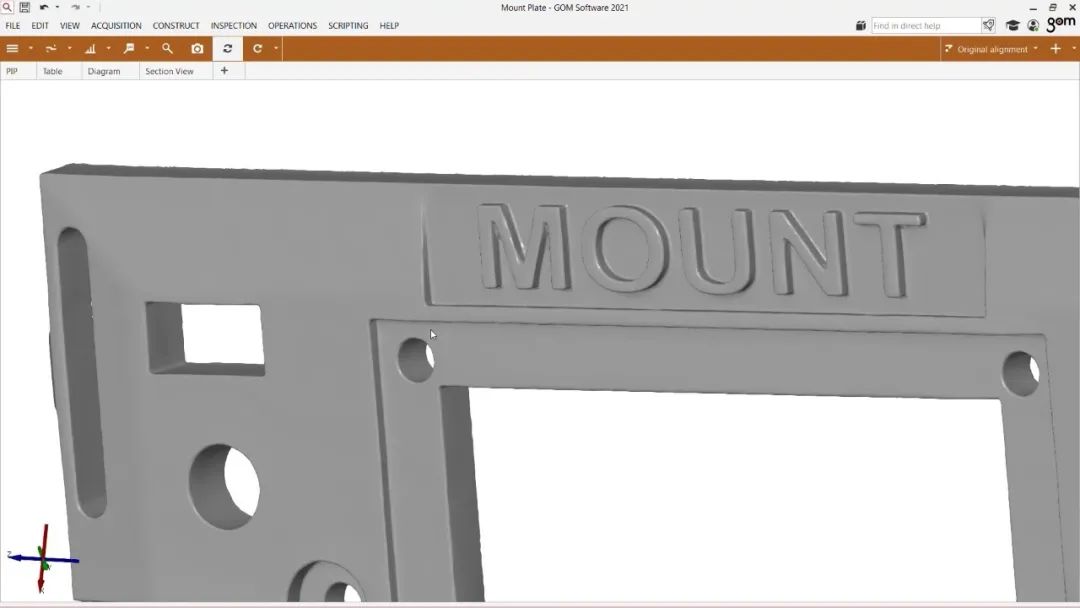

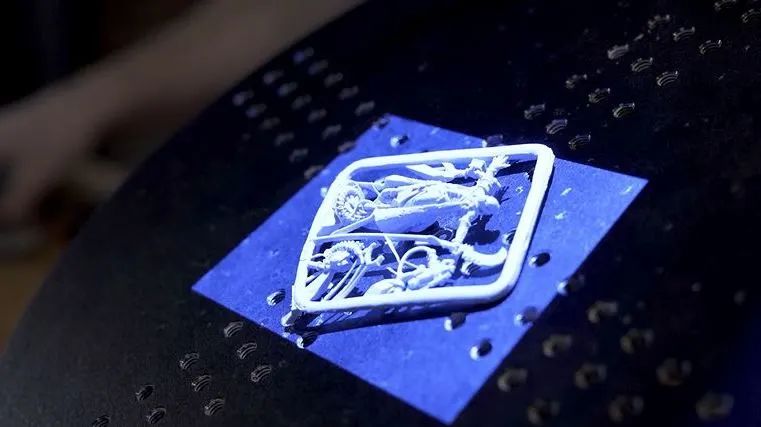

对于像这样边缘锐利,带有细节的零件来说,就适合用GOM Scan 1(100mm)。

查看扫描结果

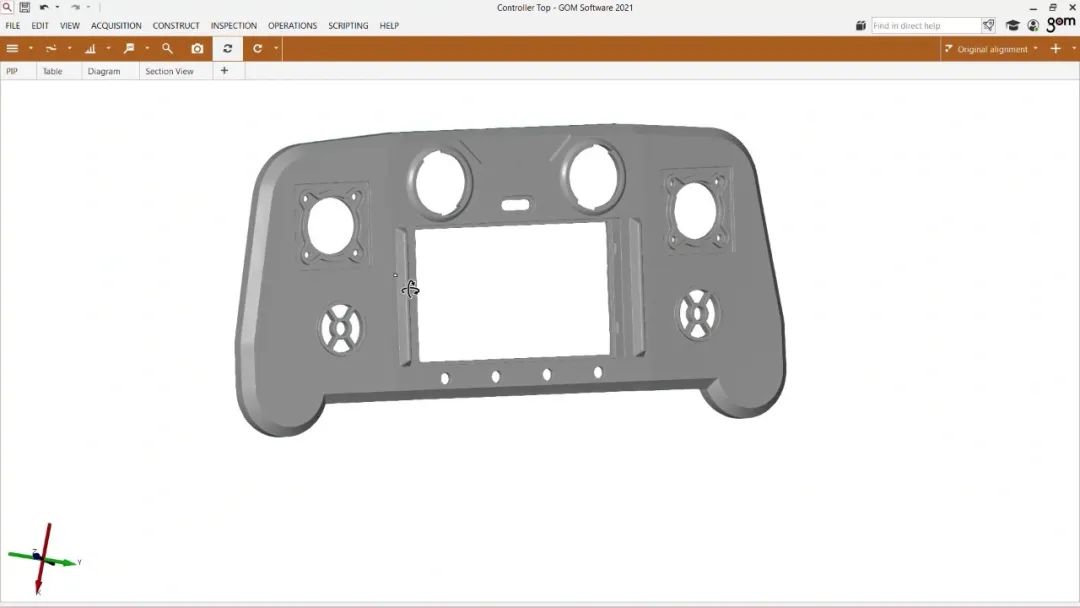

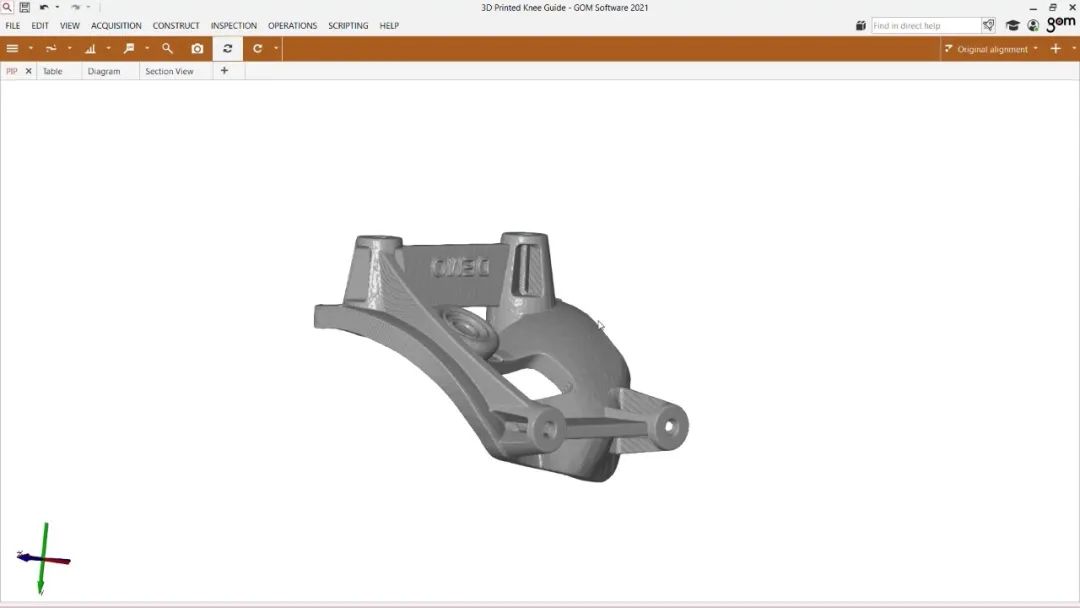

以游戏手柄为例,从扫描数据来看,由于这个零件没有太多细节,可以选择GOM Scan 1(400mm)。

对于更小一点的零件来说,建议选择GOM Scan 1(200mm)。从扫描数据可以看到这个零件上的细节更小,所以需要更高分辨率的测头。

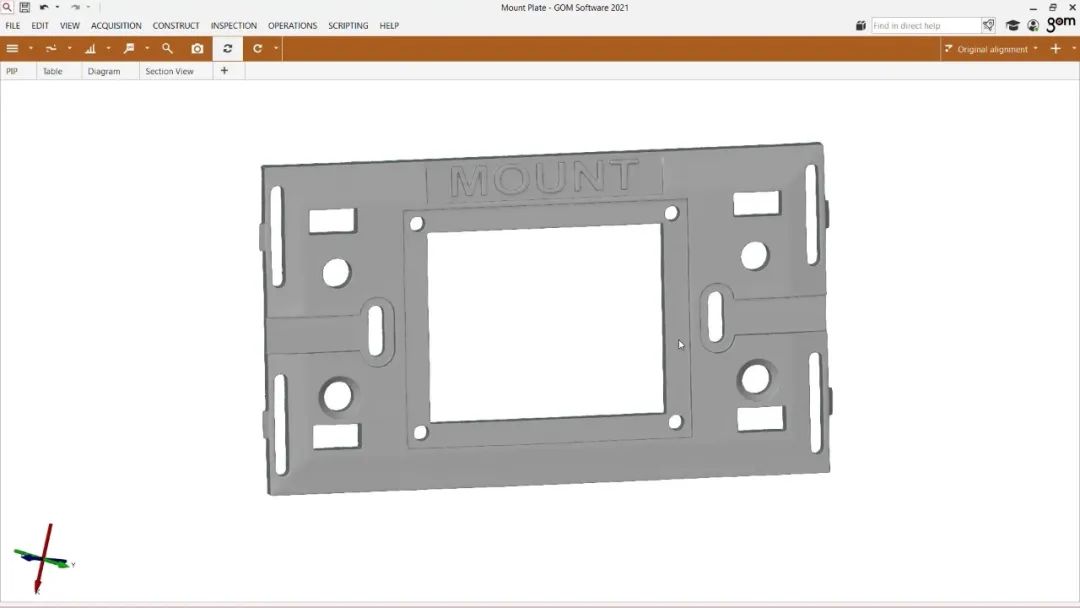

而对于下面这个零件,需要使用最高的分辨率,这里选择GOM Scan 1(100mm)。

GOM Scan 1 用于逆向工程和3D打印

逆向工程工作流程

逆向工程通常是先扫描物体,再根据三维扫描创建CAD表面。对于现有零件的三维打印副本,可以直接利用扫描得到的三维网格,或者先创建CAD表面。

一个详细清晰的高精度网格可以让逆向工程和3D打印变得简单。创建精细的网格正是GOM Scan 1的优势之一。

▌测头选择

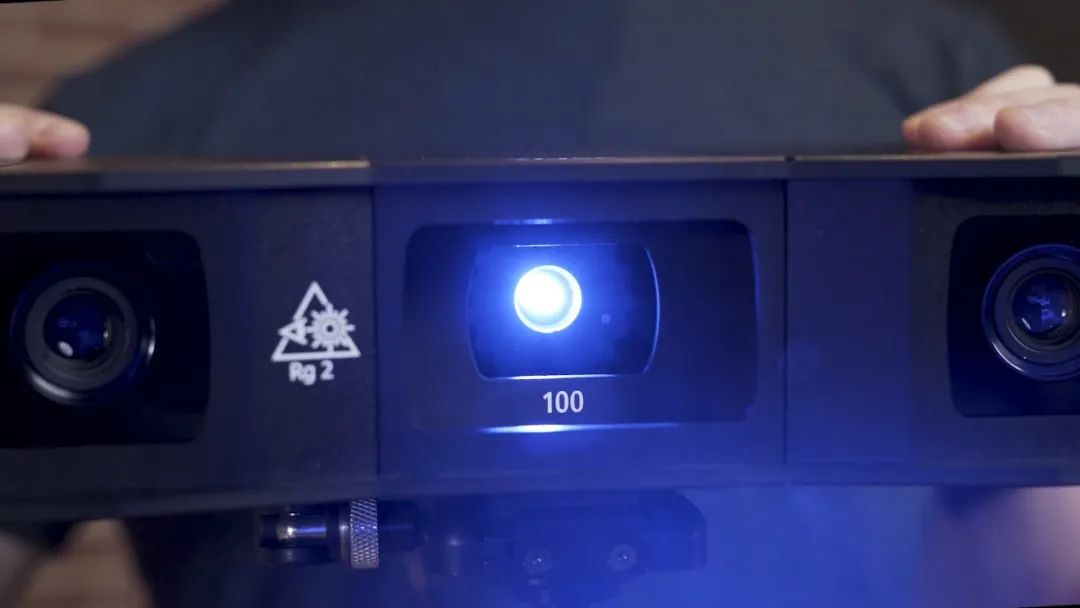

GOM Scan 1测头的测量体积分别为100mm,200mm和400mm。对于细节不多的大型零件,可以使用GOM Scan 1(400mm)的测头。

对于类似于上图中有复杂细节的小型零件,可以使用GOM Scan 1(100mm)的测头。



扫描

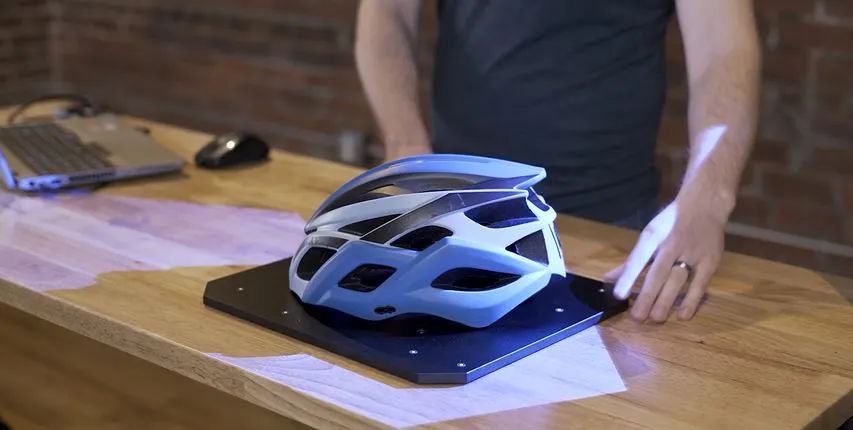

以自行车头盔和测量面板为例,下面是具体的扫描顺序。

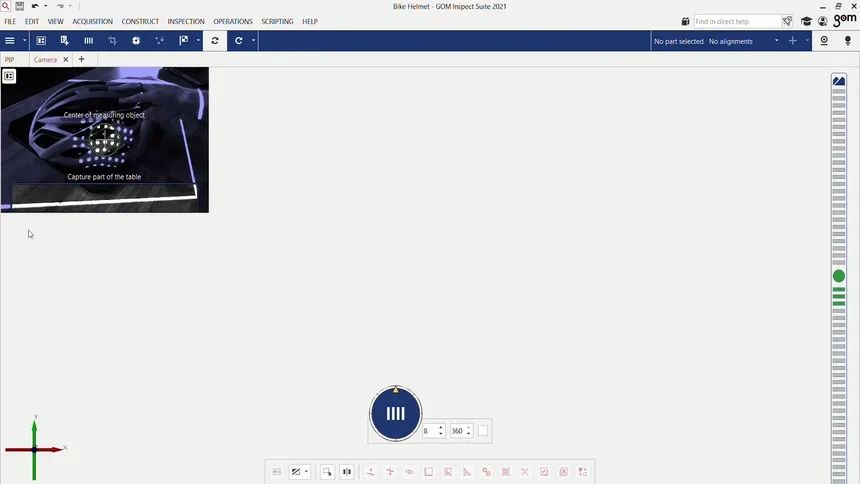

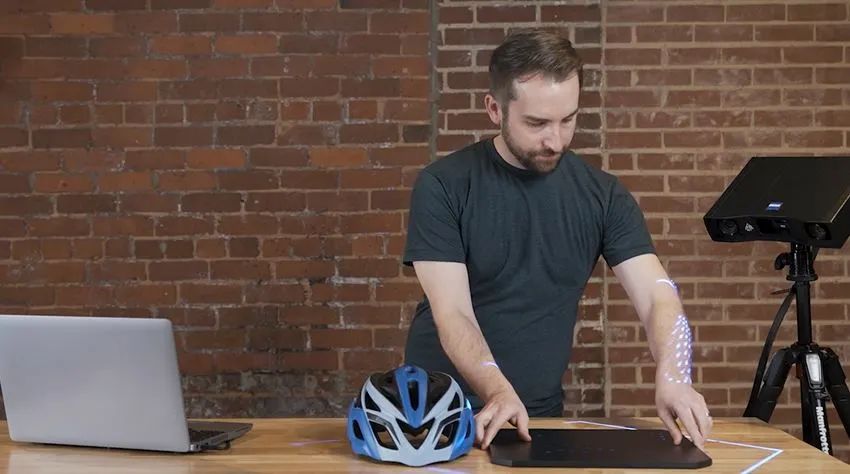

测量面板的地步有四个柔软的触垫,不会划伤桌子表面。通过屏幕上的距离雷达,可以轻松确定测头位置,并拍摄第一张照片。





接下来转动零件,继续从各个方向拍摄零件照片。



GOM Scan 1扫描速度非常快,因为它采用GOM蓝光技术最小化数据噪点。GOM投影技术能够捕捉到最精细的细节。

网格创建

扫描过程结束后,点击按钮后,GOM Inspect软件就会自动生成三维网格。

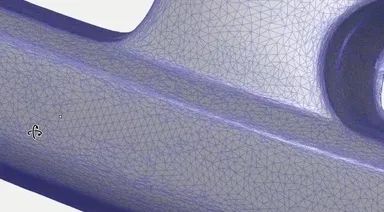

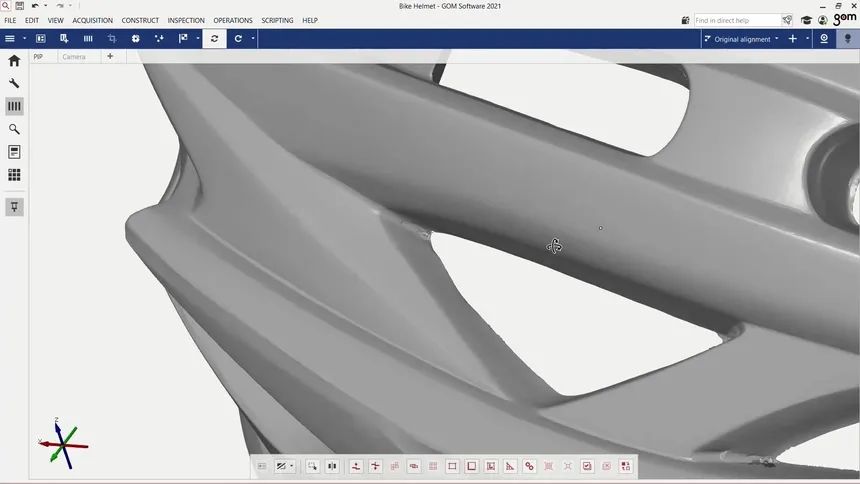

在平坦的区域,点比较少。而在曲度高、细节多的区域,点会更多。



网格编辑

GOM Inspect配置GOM Inspect软件,并且提供全面的网格编辑功能。在一些区域没有得到完整扫描的情况下,交互补孔功能可以起到很好的作用。

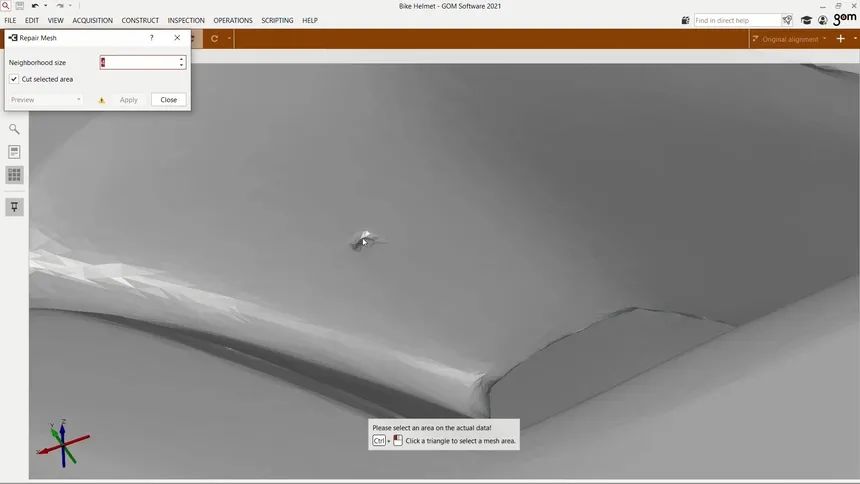

智能算法通过计算出孔周的面片大小来将孔完美闭合,如果零件存在一些缺陷,通过修复功能,可以自动将其删除和闭合。

网格编辑工作区还支持光顺、稀化、精细化,以及两个网格之间的桥接处理。

对齐

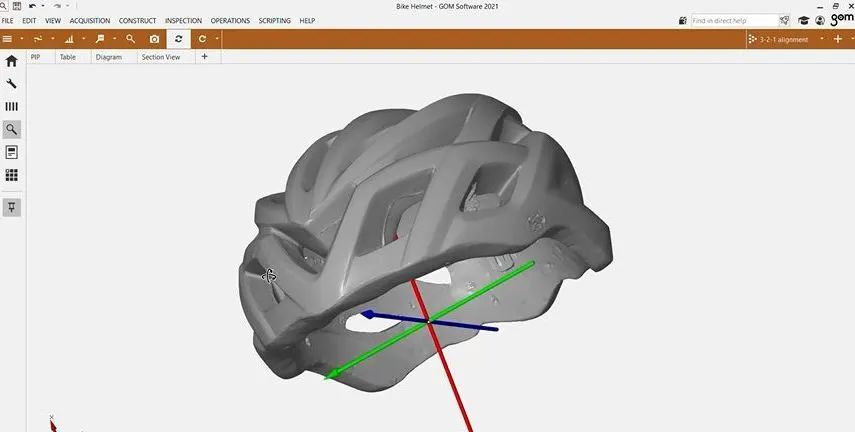

准备好三维网格后,可以将其对齐到特定的坐标系,数据就可以很轻松地以STL或多种其他格式导出,以支持三维打印和逆向工程任务。





GOM还提供GOM Inspect软件的免费下载权限,所以可以将项目共享给工作同伴。所有网格编辑功能都可以在免费版软件中找到
