承台指的是为承受、分布由墩身传递的荷载，在桩基顶部设置的联结各桩顶的钢筋混凝土平台。承台是普通工业与民用建筑施工中的重点分项工程。除了桩基本身的施工平面精度与垂直度，承台本身的施工精度也是影响承台内部受力的重要因素。

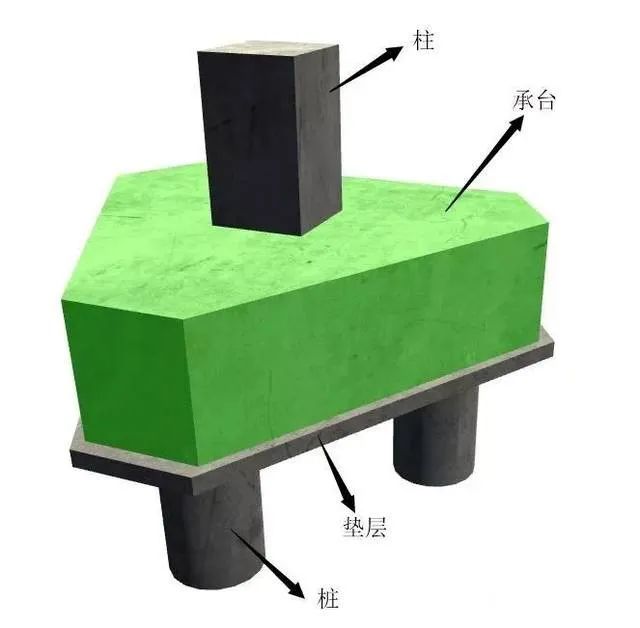

典型三桩承台示意图
BIM技术的出现，使工程行业发生了翻天覆地的变化。使用BIM技术进行隐蔽工程的设计、施工及维护，也是现建筑智能化升级中的一个重要组成部分。
某省建筑施工龙头企业，在施工中积极推进建筑智能化与数字化，项目中整体采用BIM技术进行深化设计，希望将BIM技术应用于现场，特别是承台一类隐蔽工程。但是以前，BIM技术几乎都仅停留在屏幕上。如何将BIM技术实实在在落地，使用到施工现场，也一直是困扰大家的难题。
该用户痛点可以总结为：
1、如何将虚拟世界的BIM技术实实在在用在现场，让BIM技术落地。
2、如何让现场施工信息快速返回BIM管理软件中，让数据闭环。
3、使用仪器在现场进行施工时，如何即保证现场的高效率也保证精准度。
徕卡iCR80建筑BIM版全站仪为承台BIM施工赋能
针对这些问题，徕卡测量系统与用户共同探索，给出的解决方案是：
1、使用徕卡iCR80与配套的CC80手簿，直接导入项目BIM模型，使用模型放样，让BIM技术落地于项目。
2、使用徕卡配套的Leica BuildingLink插件，自动将放样数据一键自动导入项目所使用的Revit软件，让现场施工信息快速传递。

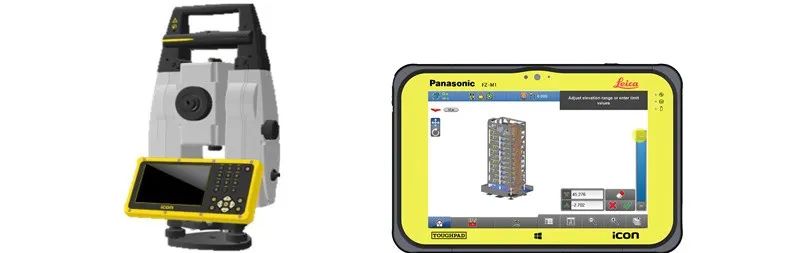

徕卡iCR80（左）及其配套的徕卡CC80手簿（右）
3、 使用徕卡iCR80与配套的CC80手簿，组成单人测量放样系统，做到BIM施工全流程控制，同时满足现场高精度施工需求。
首先，需要统一模型与现场施工的坐标系。因为现场施工一般采用大地坐标系，而模型建立时多采用相对坐标系。这是由于大地坐标值包含经纬度信息，一般三维建模软件难以支持，此外建筑在大地坐标系下一般长轴也不平行于任意一轴，所以建模时为了操作方便，一般采用模型坐标系。
根据现场轴网，在模型坐标系及大地坐标系下的位置，通过坐标变换，获得了控制点在模型坐标系下的坐标。将变换后的控制点坐标与承台模型，共同导入到徕卡CC80手簿（其中1、2、3号点为现场三个控制点） 。

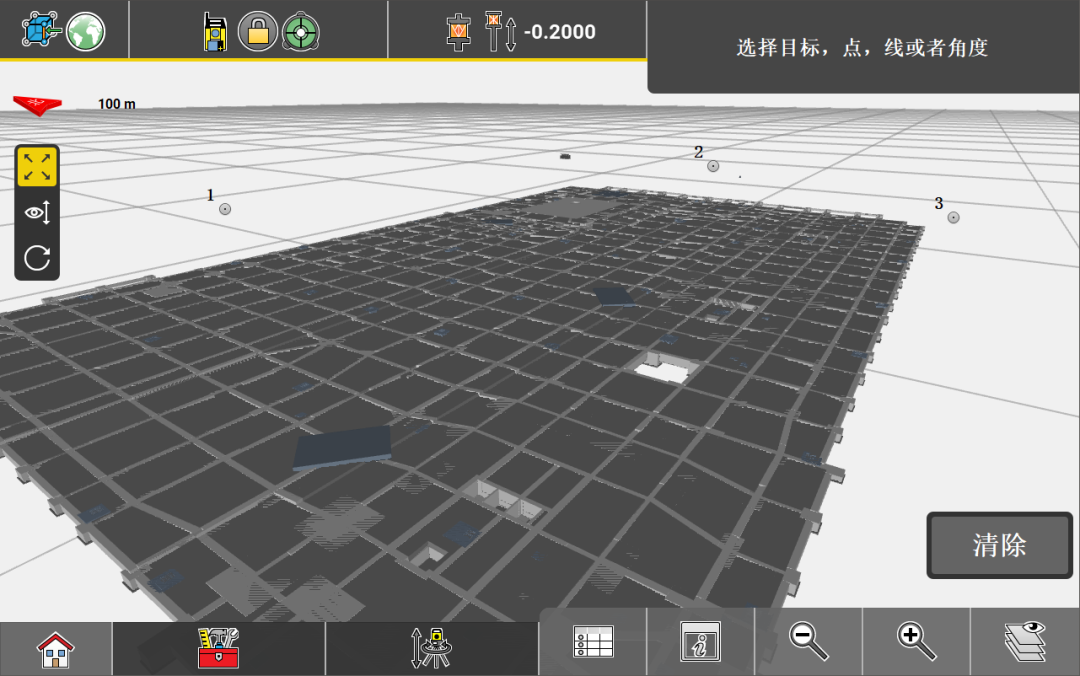

控制点与模型共同导入徕卡CC80手簿
这时，大家发现所导入的模型中，所需复测的承台被地下室楼板所遮挡，这对现场点选承台影响很大。于是，现场使用ifc树管理功能，过滤了模型中的600mm楼板。
使用ifc树管理功能，过滤模型
ifc树管理功能，是基于BIM模型族所工作的，因此只要模型树分类得当，即可快速完成模型过滤与选择。模型快速管理，也体现了该企业BIM建模的专业性。

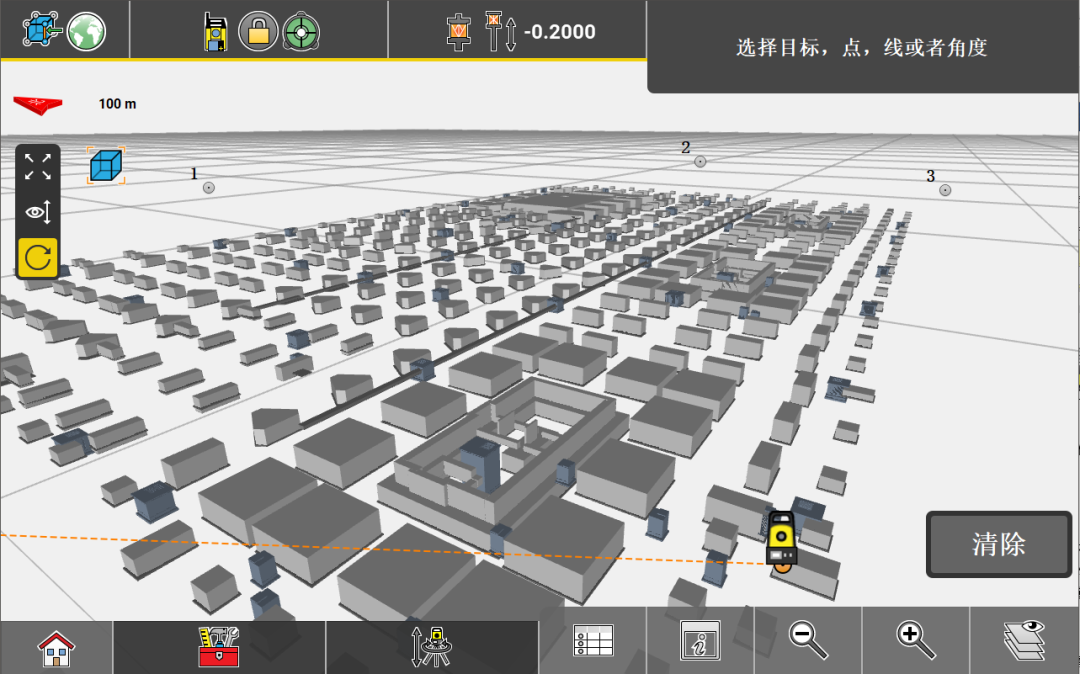

过滤后的模型与控制点
至此，即可进行现场的复测工作了。现场工作中，大家都现场快速学习仪器操作。得益于仪器搭载徕卡最新的iCON Build系统，人员上手容易，简单培训即可像操作智能手机一样操作徕卡CC80手簿。

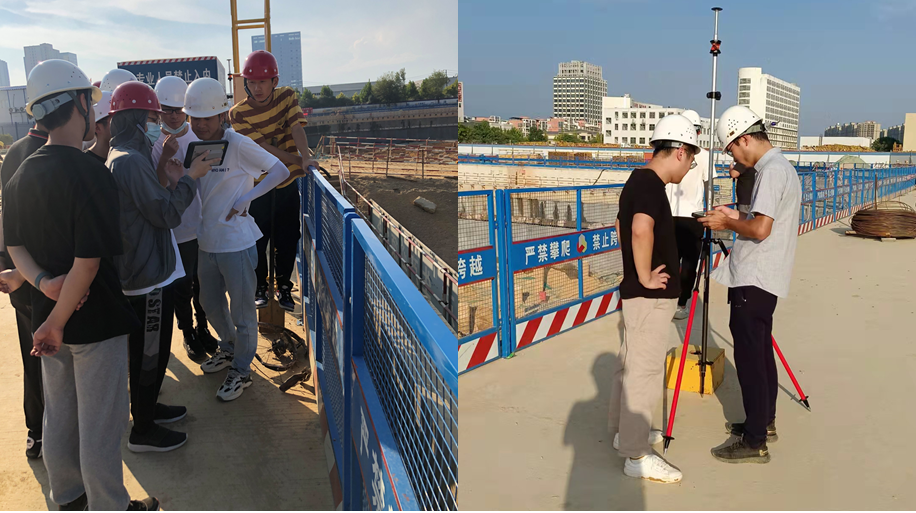

现场学习操作并自主使用
现场复测结束后，数据使用配套的Leica BuildingLink插件，一键导入到BIM管理平台，即可在模型中查看现场施工精度，并根据现场施工数据，重新修改模型。
最后，经过大家共同的努力，完成了相关放样与检核工作。经测试，方案完全能够满足客户要求，徕卡iCR80与CC80手簿构成的单人放样系统不仅能够实施高精度自动跟踪放样。仪器与手簿所搭载的iCON Build系统更能直接导入BIM模型、CAD图纸、点表格等多种工程数据进行现场放样，并且所有数据还能返回BIM设计软件进行数据校核、模型修改以及相关资料存档，从而保证工程安全稳定精确地实施。此外iCON Build系统还能自动生成各种放样、测量、检核等报告。
1、使用徕卡iCR80进行BIM施工放样和检核工作，在保证精度的基础上全程仅需一名操作人员即可顺利开展工作。
2、徕卡iCR80与CC80手簿所搭载的iCON Build系统，不仅拥有图形化的界面与引导式的操作系统，还能对接多种建模与BIM管理软件，直接导入BIM模型进行现场BIM施工放样和检核，让BIM技术落地。
3、徕卡iCR80使用的ATRplus技术能够在复杂环境下实时跟踪棱镜，保证现场多工种间不相互干扰，即保证现场的高效率也保证精准度。
4、使用徕卡iCR80进行BIM施工放样和检核工作，可以让过程标准化、流程化，数据可溯源，形成数据闭环。
