移动测绘数据处理

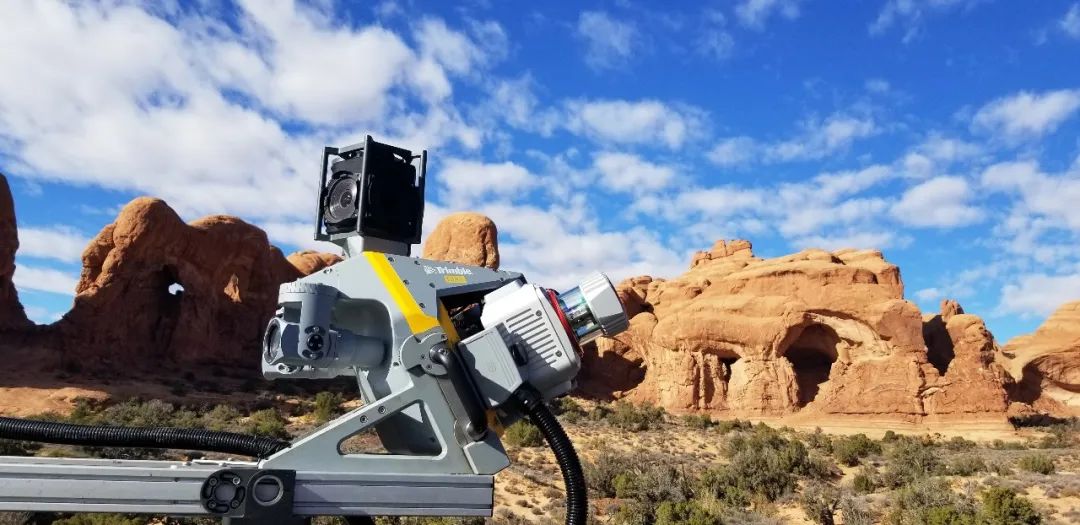

本文将与您分享如何运用Trimble® MX9的移动测绘数据和Trimble® Business Center对源自定线的边界框轻松地过滤点云数据。
01
应用场景
此范例将演示如何过滤掉3D点云数据集中的不相关点。剩余的数据可以使用其他工具便利地进行3D访问，或者可以在分配到某个区域后导出。

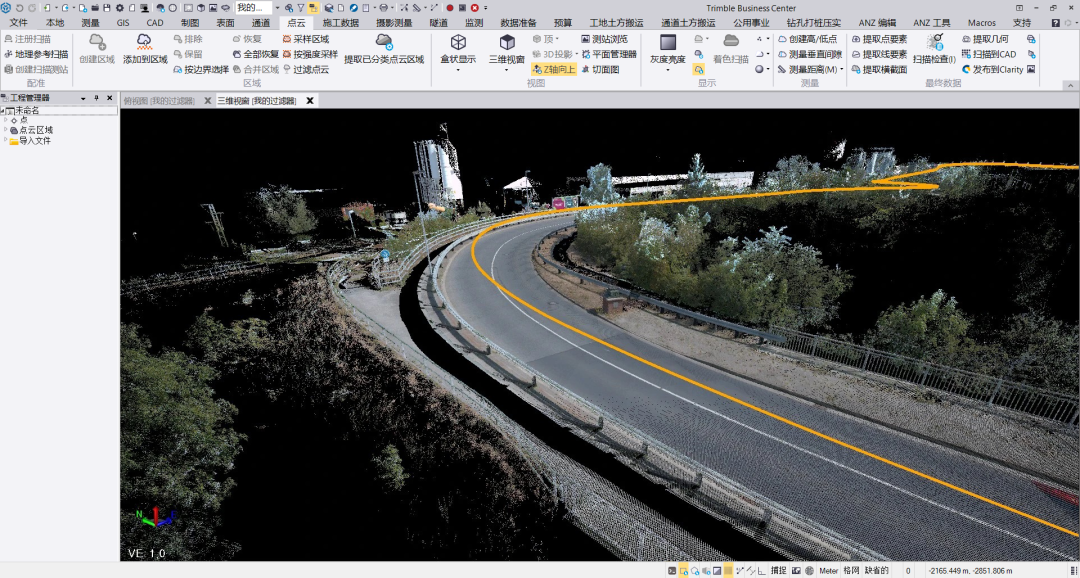

下图是一个典型的移动测绘点云数据集，其中包括道路数据，以及来自周围环境的其他非必要元素，如树木、建筑物等。
要删除这些不必要的数据集，您将使用边界多边形。定义边界多边形有不同的选项。在此范例中，多边形由具有左右偏移量的定线定义。参考定线也可以是道路的中心线。在此范例中，一条通用多段线用于定线定义。
02
工具与过程
首先，定义边界框架。从“CAD”功能区的“直线”区块的“折线”图标下，选择“边界”。从“创建边界”功能菜单中，为边界框命名并指定应保存边界的图层。指定使用类型。

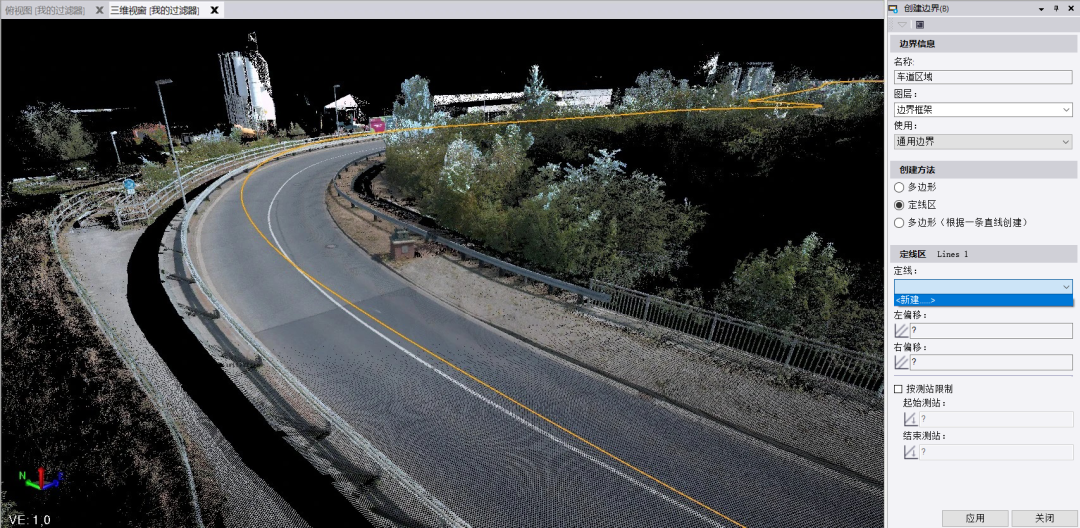

在创建方法中，选择“定线区”选项。这将启用定线创建向导。如果参考定线尚不存在，请从“定线区”框中选择“定线–新建”，如下图所示。

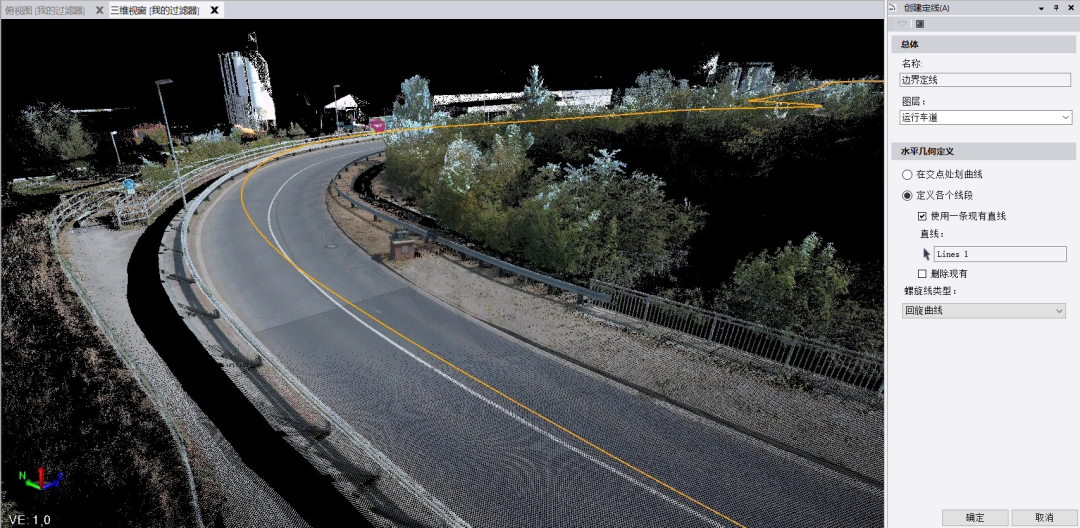

然后将转到“创建定线”窗口。为新定线命名并指定应保存定线的图层。然后，选择“水平几何定义”的方式。在此范例中，选择“使用一条现有直线”，选择后，单击“确定”。

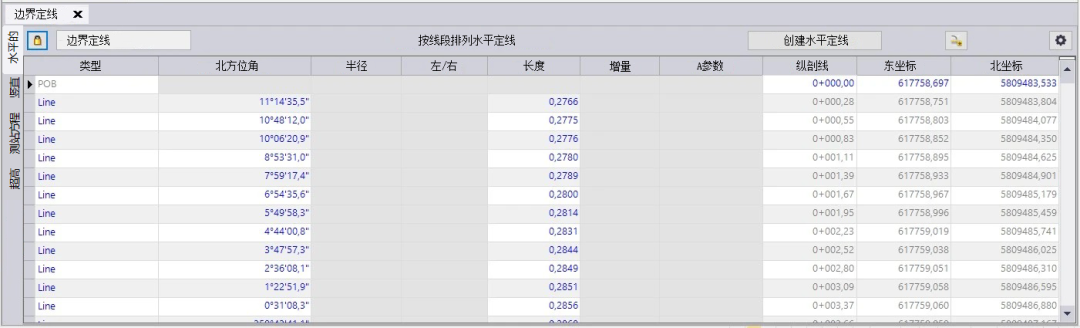

3D定线现已创建，其参数显示在专用电子表格中。

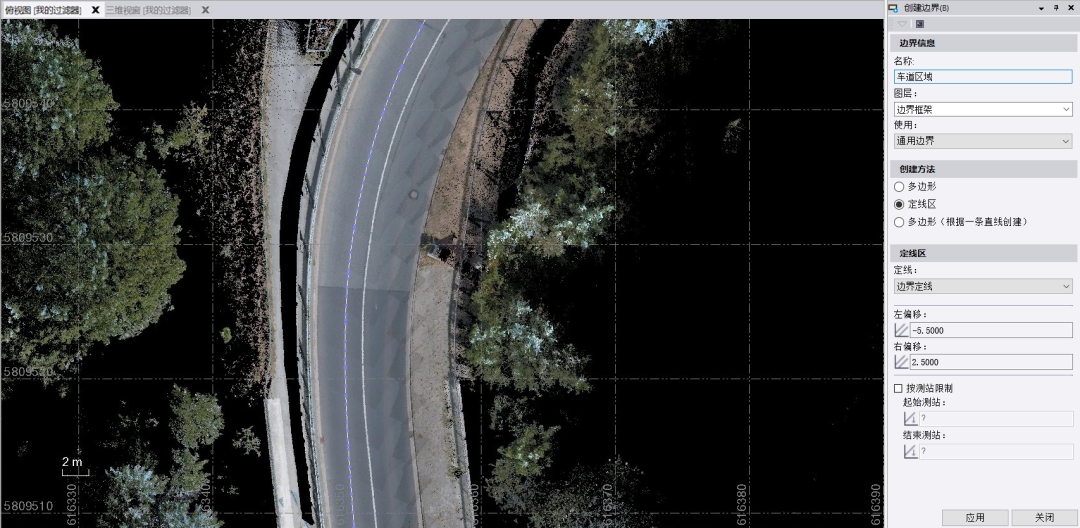

切换回“创建边界”窗口。新定线现已加载到“定线区”框中。指定左、右偏移量。左偏移（相对于行驶方向）通过添加负号 (-) 作为前缀来定义。
边界框的起点和终点也可以用沿定线的起点桩号和终点桩号来定义。如果未提供此信息，边界框将覆盖定线的完整长度。单击“应用”进行确认。

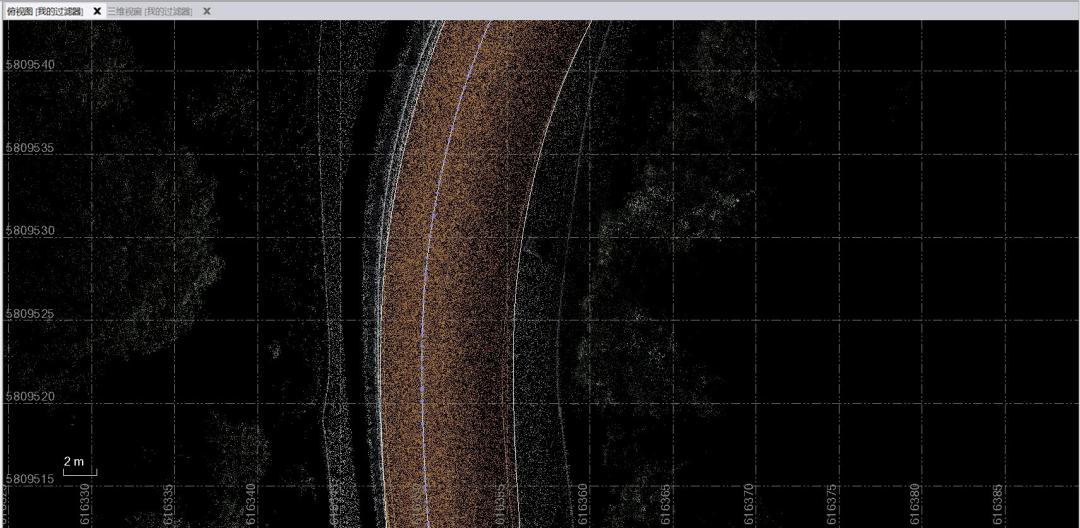

现在选择边界框内的点云数据。如果需要，可以将此选择分配给点云区域。

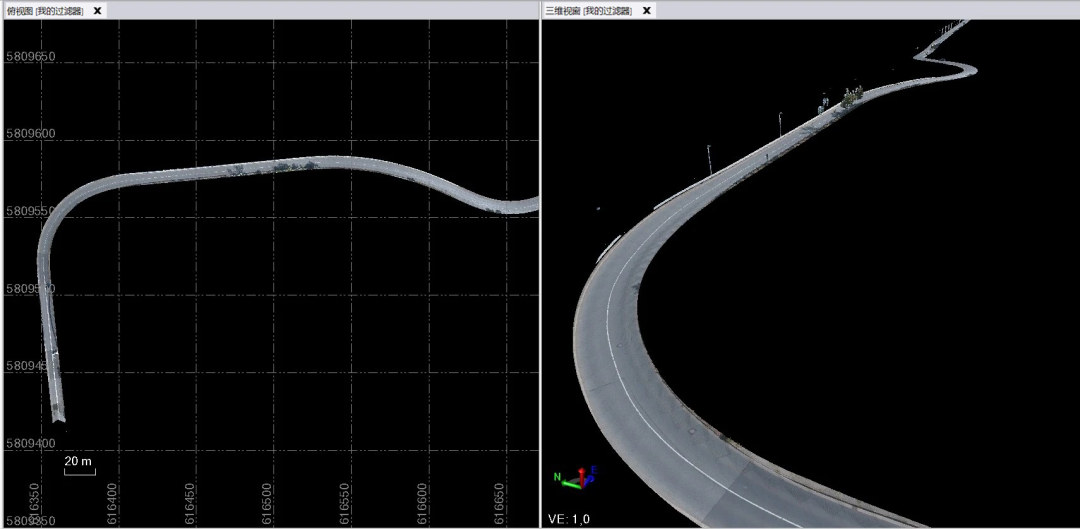

或者，从点云功能区中，选择“保留”选项以删除不在边界框内的所有点。下图显示了数据在平面视图和3D视图中的样子。
按照上述步骤，您现在可以使用Trimble Business Center软件进行基于边界的点云过滤了。
