几十年来，粗糙度在轮廓形貌中一直被测量和表征。以 ISO 4287 中的Ra 或 Rz 等 2D 线粗糙度参数对表面结构的评估已经存在很长时间了，并且仍适用于控制标准过程。

但是，如果您想了解更多表面特征或者复杂的表面结构特性，2D参数会有较大的局限性，而且2D参数对于小范围的定位和评估往往也很困难。以ISO 25178 中的3D表面粗糙度参数可以完美的表述这些特征。

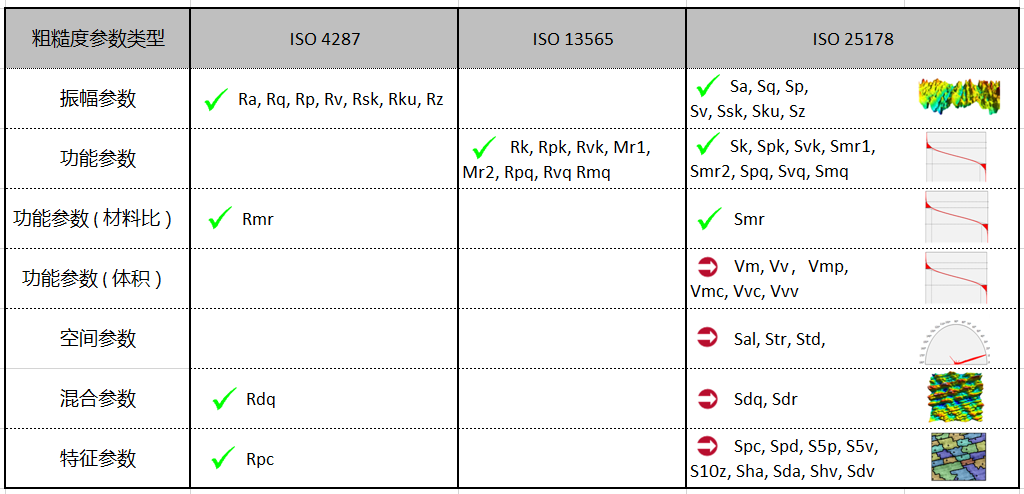

如下是2D和3D粗糙度参数的对比：

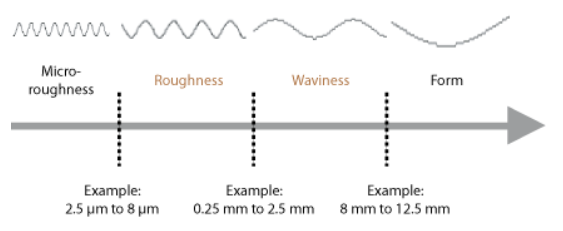

在实际的3D表面粗糙度测量分析中，我们需要正确的使用预处理，特别是选择相应的滤波器来得到准确的粗糙度值，使其避免受其他表面特性的干扰。下图是一个典型表面形貌的区分：微粗糙度，粗糙度，波纹度和形状。

马尔3D表面粗糙度测量

马尔的3D共聚焦测量仪，完全遵循了ISO 4287, ISO 13565和ISO 25178的标准来进行产品表面粗糙度的测量和评估分析。

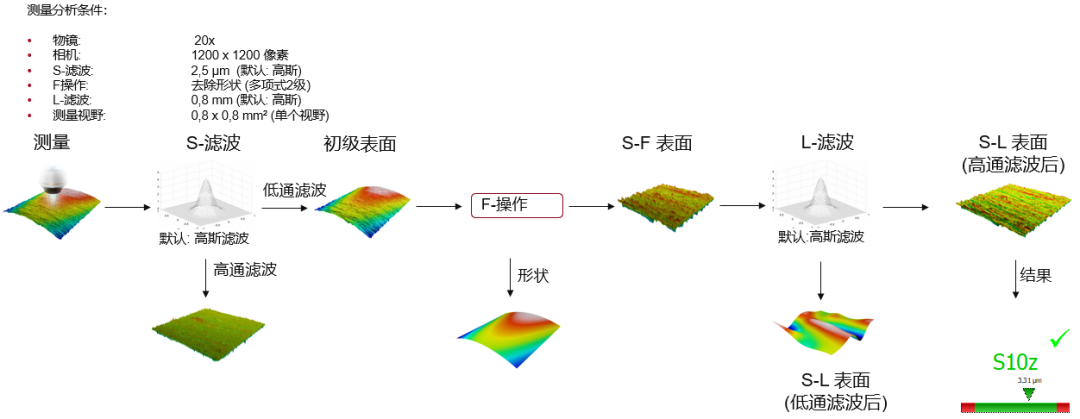

马尔3D表面粗糙度测量评估分析流程

（点击查看大图）

3D粗糙度测量预处理流程中的关键点：

S滤波（去除微粗糙度）

例如20倍物镜的采样间隔为0.67um:　　

L-滤波 = 800µm –> S-滤波 2.5 µm

滤波器默认选择…; 0,8 µm; 1 µm; 2 µm; 2.5 µm; 5 µm; 8 µm; …

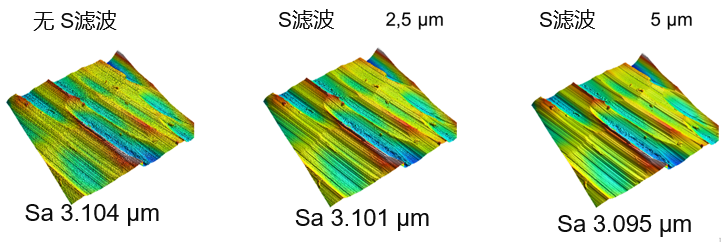

列举选择不同S滤波时粗糙度值的变化：

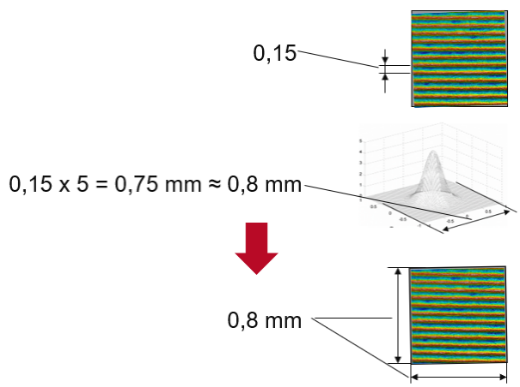

L滤波（区分粗糙度和波纹度）

滤波器默认选择 …; 0.1 mm; 0.2 mm; 0.25 mm; 0.5 mm; 0.8 mm; 1.0 mm; 2.0 mm; 2.5 mm; ….

20倍物镜测量视野大小为 0.8 mm x 0.8 mm

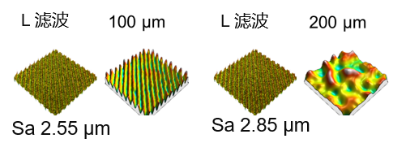

列举选择不同L滤波时粗糙度值的变化：

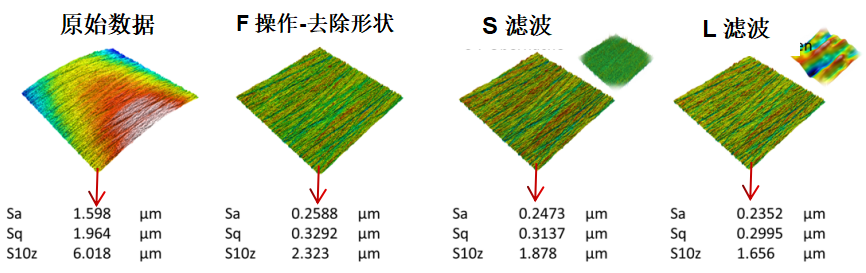

列举选择不同预处理时粗糙度值的变化：

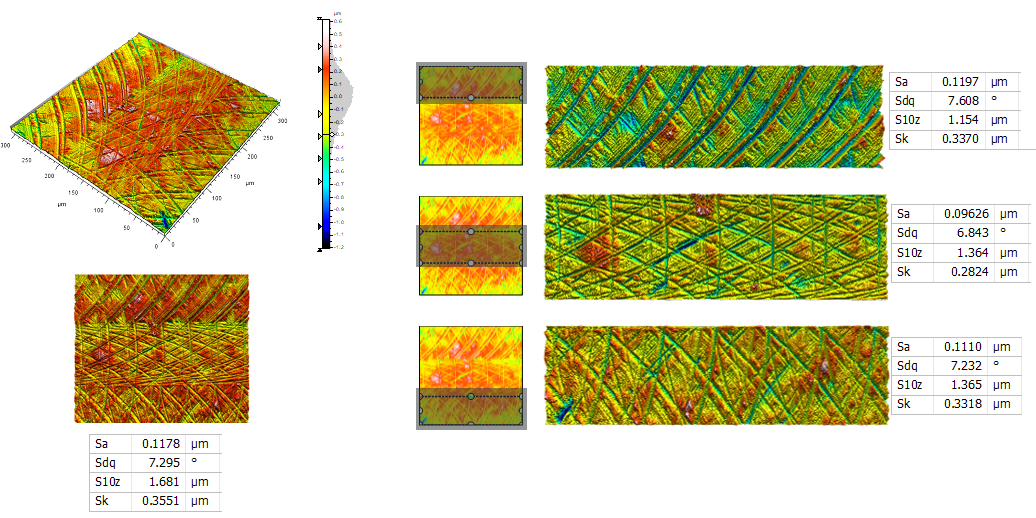

3D 表面粗糙度评价

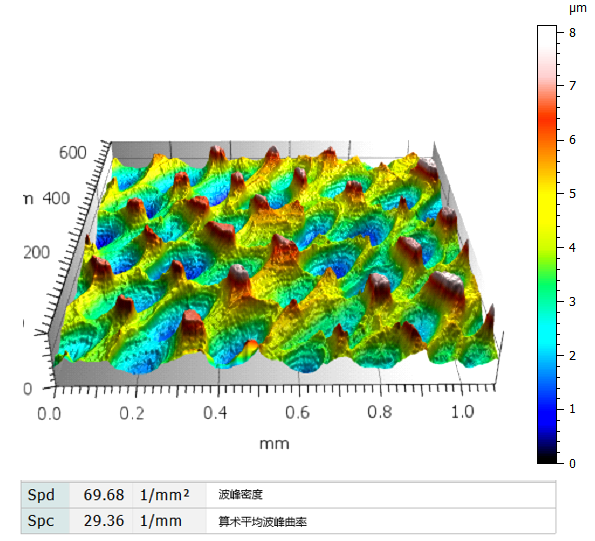

能够表征复杂表面结构
