扫描技巧
Trimble Perspective
外业现场和办公室之间的沟通对于任何测量作业来说都是至关重要的。本次扫描技巧将与您分享如何在Trimble® PerspectiveTM中使用注释功能来协助您的外业操作。

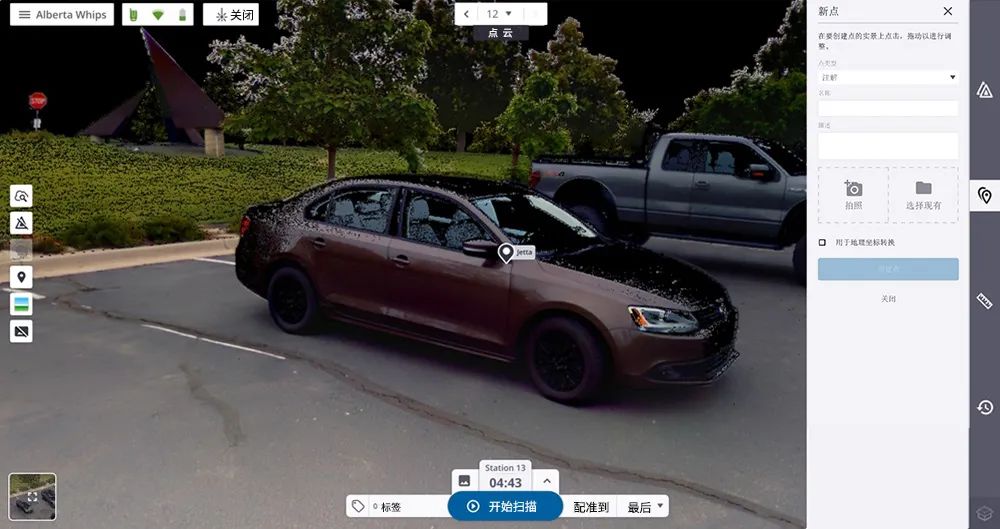

要创建注释，首先在Trimble Perspective中选择右侧菜单栏上的注释图标。
然后就会打开一个窗口，出现创建新的点的选项，然后点击下方“新建”按钮开始此过程。
现在您将看到几个选项。其中一个是利用内置激光指示器准确定义项目中的目标。如果屏幕顶部显示激光图像的图标为“关闭”，请点击它以开启。注意：此选项仅适用于配备激光指示器的Trimble扫描仪，例如Trimble X7。
点击后该图标将切换为蓝色并显示“开启”。X7将转动激光指示器，指向屏幕中心的扫描区域。
要选择一个新目标，请像往常在基于站点的视图中那样移动您的视图，滑动手指还可以旋转视图。当激光接近您的目标时，点击屏幕中央十字准线启用微调模式。
箭头会出现在十字准线周围，每个箭头都可以点击，从而对激光的位置进行微调。现在扫描仪已经指向您的目标，新的点有两个点类型选项。选择“点类型”下拉菜单，可以选择“标注”或“精确点”。
“精确点”将允许扫描仪对激光定义的位置进行测量。请先命名这个点并添加描述，然后点击屏幕底部的“扫描点”按钮。您还可以使用平板电脑为目标或位置拍照，选择要附加的图像，或选择“用于地理坐标转换”框。扫描完成后，您将可以选择使用“创建点”按钮。
“注释”可以使用激光，但也可以通过点击屏幕来选择感兴趣的区域。点击屏幕后会出现一个以目标为中心的蓝色圆圈。您可以放大点云以准确地选择所需的点。
选择并对点进行命名后，点击“创建点”按钮存储点。一个图标将出现在您的激光或蓝色圆圈的位置，显示给定的名称。
右侧菜单栏的主注释列表将出现用于快速选择和查看的注释。
至此，您就已经完成了一次注释。接下来，让我们来看看它的一些用途。
外业现场的天气情况通常很难准确地传递给办公室的操作人员。风可能使灯杆等目标物产生移动，导致它们的扫描数据无法准确对齐。为这些移动的对象添加注释，有助于提示在办公室处理数据的人员忽略这些无法准确对齐的数据。
注释的另一个用途是在市政设施设备中，标注小的对象或绘制的标记。例如煤气管线通常标有黄色喷漆标记，在办公室可能很难识别。

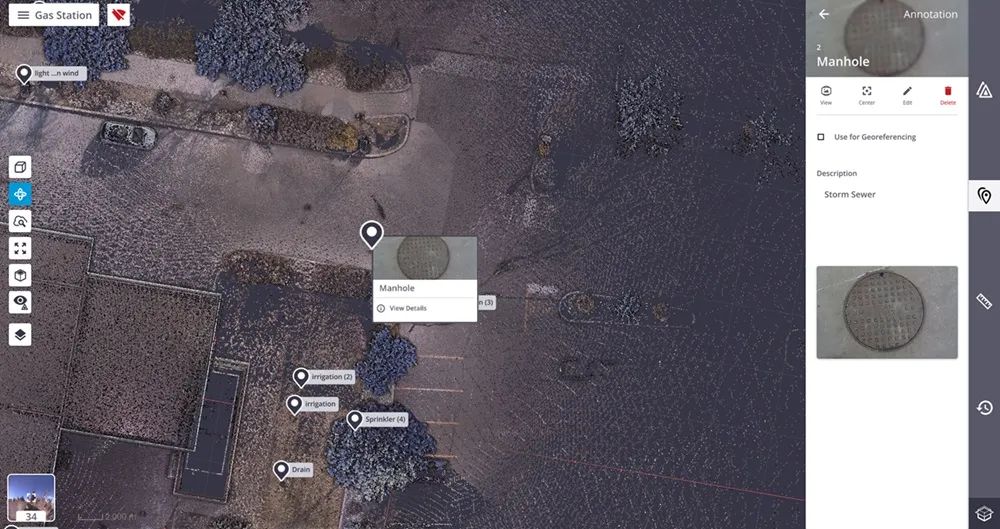

窨井盖是点云中另一个难以识别的特征，因为它们平铺在地面导致扫描仪扫描此类对象时入射角度偏小，地面点云覆盖较少。添加注释可以在点云中快速轻松地找到窨井盖位置。
使用点云描述的注释是为您的项目提供额外信息的好方法，并且可以在现场轻松完成。通过在扫描仪运行时创建这些注释可以极大限度地利用您在现场作业的时间，进而提升整个工程项目的工作效率。
