扫描技巧 | Trimble RealWorks 中料堆的等高线和体积分析

前几期扫描技巧我们围绕着新项目的创建和选项设置展开，为Trimble® RealWorks®的新用户提供了一些起点。本期我们将介绍通过点云或三角网计算体积的分析工具。

我们以料堆为例，已完成导入、采样和配准数据集，如需了解此过程，请浏览我们之前分享的扫描技巧。

我们的目标是提供项目现场的等高线和料堆的体积分析。

为了创建可交付的成果，必须对点云进行分割，只保留下地面和料堆的数据。一种快速的方法是使用之前文章中介绍的基于地形的采样工具。

扫描技巧 | 在Trimble RealWorks中使用基于地形的取样进行地面提取

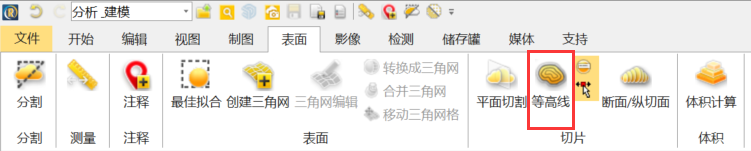

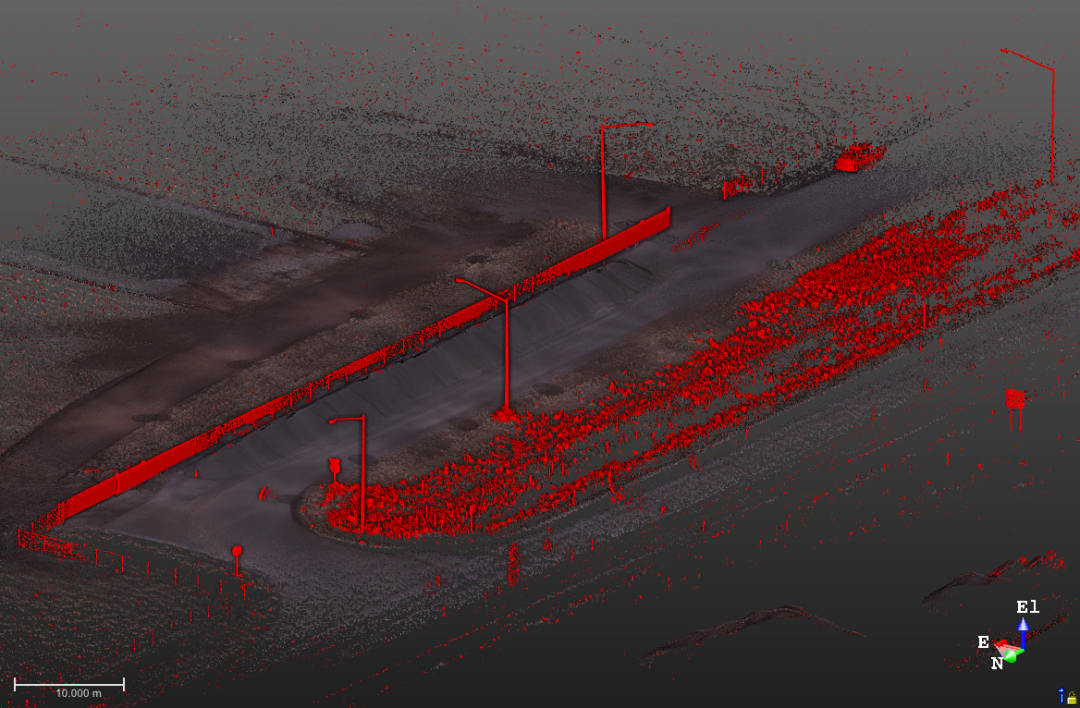

首先，我们移除了栅栏、标志、车辆、路灯和长草，然后转到功能区的“表面”选项卡，选择“等高线”工具创建等高线。

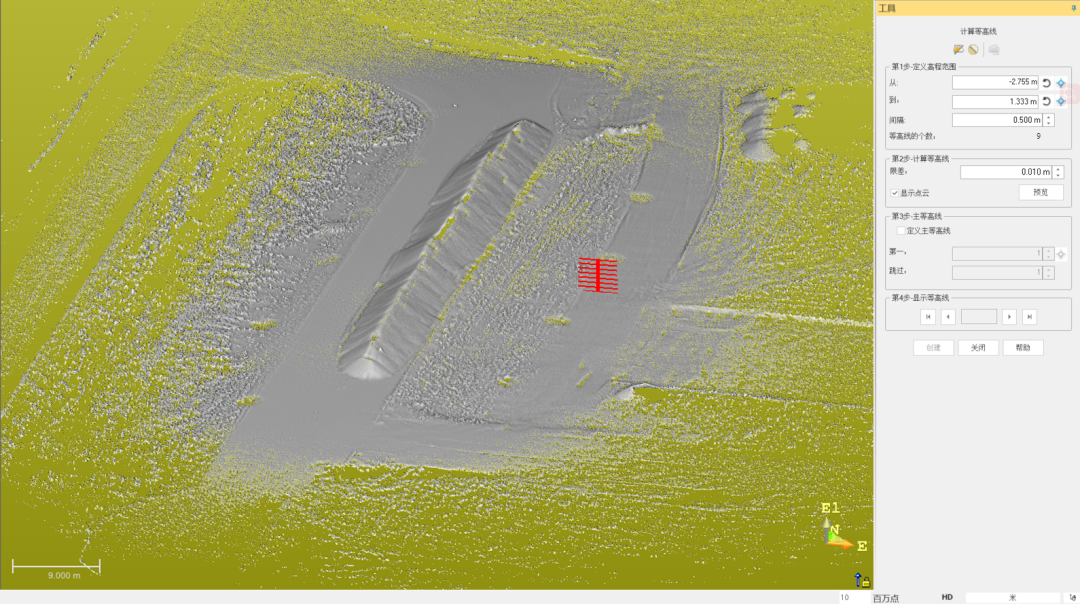

高程范围将根据打开等高线工具时选择的点云自动提供。如果需要，可以更改这些值以及等高距和限差。

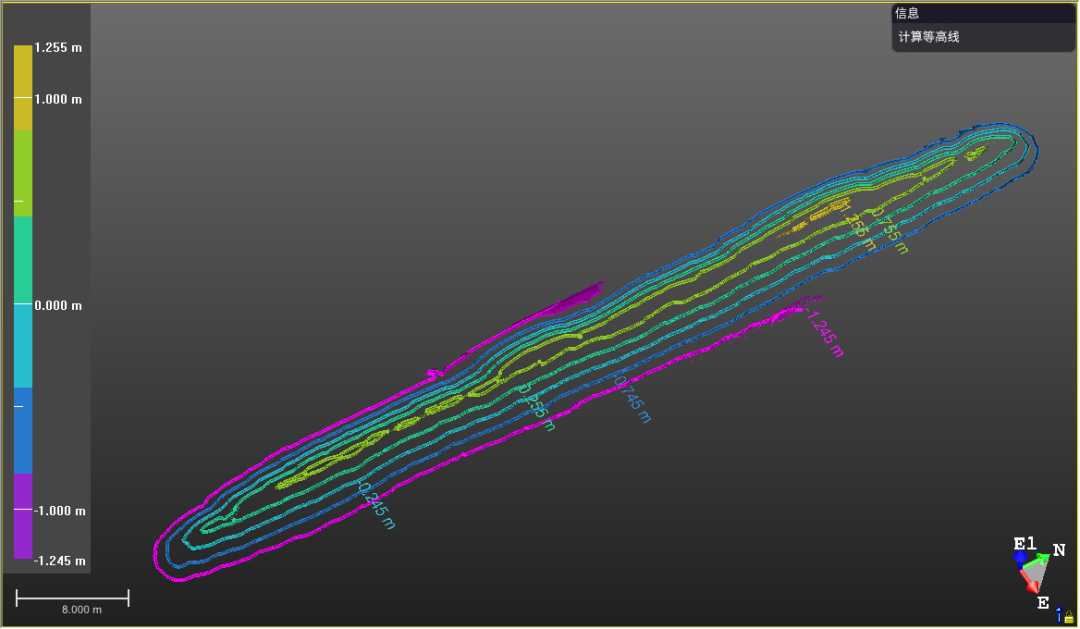

单击“预览”按钮，使用您定义的参数生成等高线。然后可以定义主等高线，并可以使用工具中的步骤3和4显示各个区域的等高线。

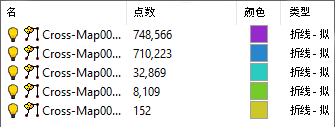

在等高线文件夹中，可以通过点击灯泡图标设置每条线是否可见，也可以通过点击颜色方块来更改线条颜色。

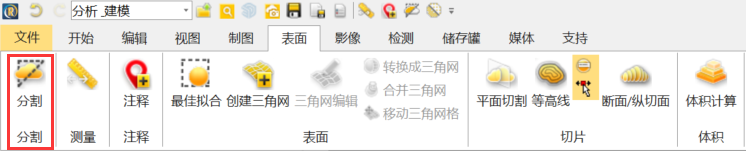

等高线绘制完成后，让我们继续对料堆进行体积分析。首先，我们将使用“分割”工具隔离料堆。

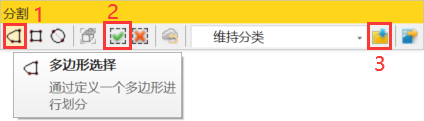

点击“多边形选择”，将顶点放置在料堆底部附近，用多边形包围料堆，点击“内部”选择多边形内的点，然后单击“创建”按钮将您的选择保存为新的点云对象。

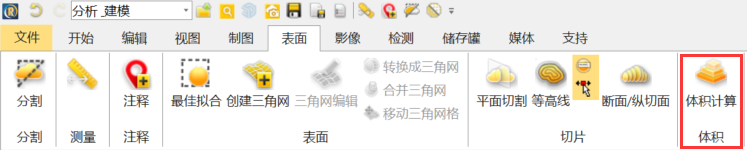

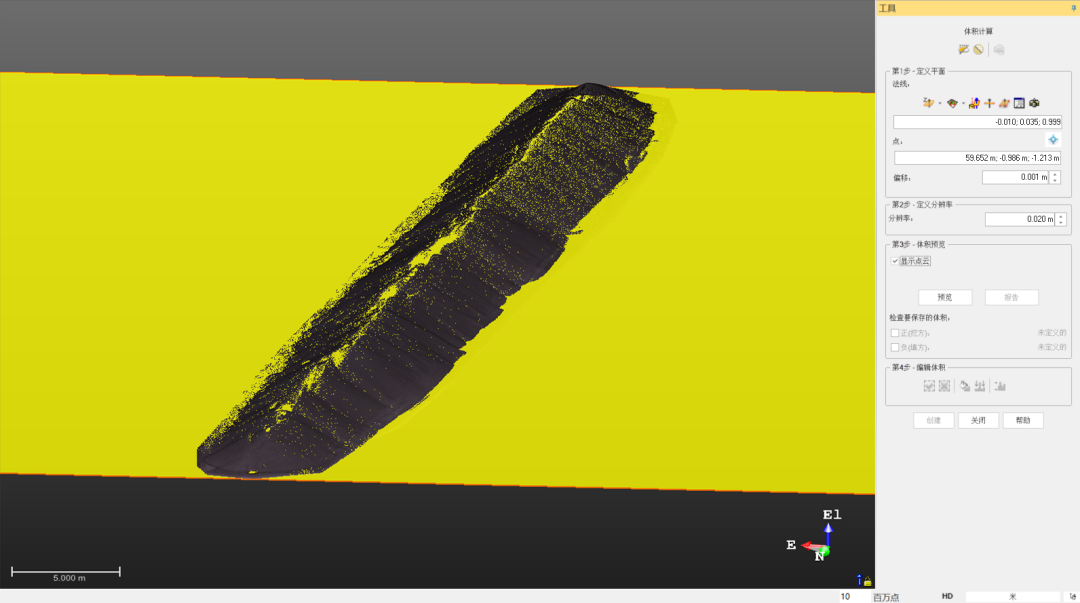

选择刚刚创建的料堆点云后，点击功能区的“表面”选项卡中的“体积计算”工具。

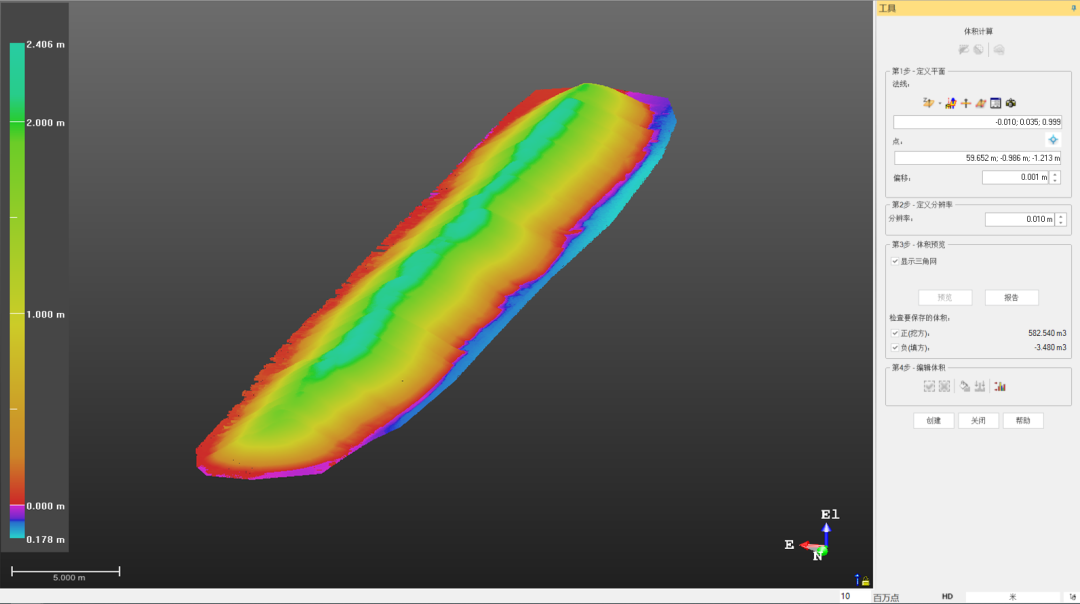

接下来，在第1步中选择一个工具“定义平面”。对于这个数据集，我们使用了“在平面上选取3个点”。手动选择堆底周围的三个点，并将平面拟合到定义的点。然后可以设置分辨率的值。分辨率设置得越小，得到的结果越准确，但计算时间也会更长。下面单击“预览”便可以计算对象的体积分析了。

在第3步“体积预览”中有“挖方”和“填方”选项。如果需要，可以使用第4步中的工具对对象进行编辑。

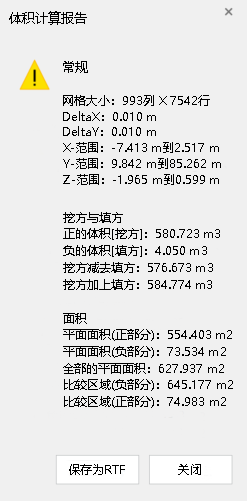

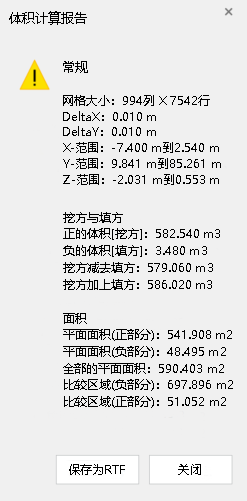

完成后，单击“报告”按钮可以访问有关体积分析的其他信息。此报告可以另存为RTF文件以供将来参考。

至此，使用点云进行体积分析的过程已完成。

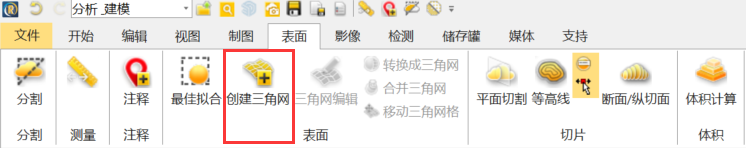

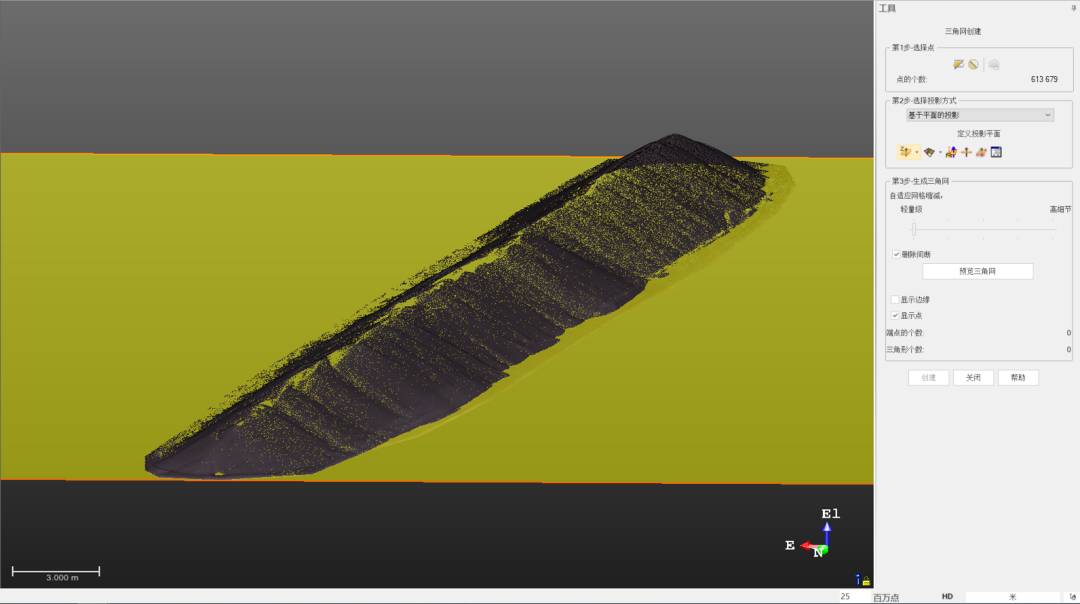

与体积计算工具类似，必须使用一个可用的投影方式来应用基准点。对于这个料堆，我们选择了“基于平面的投影”并使用了“在平面上选取3个点”选项。接下来，使用滑块设置所需的缩减量，然后单击“预览三角网”。注意：此操作可能需要很长时间才能完成。如果对包含数百万个点的大型对象进行网格划分，请尝试在此步骤之前对对象进行一下采样。

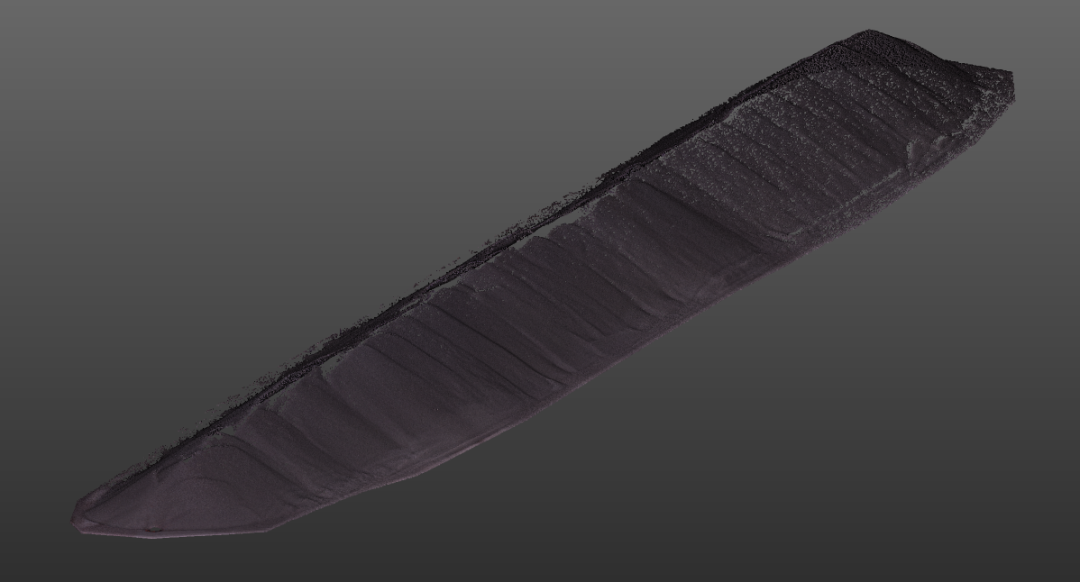

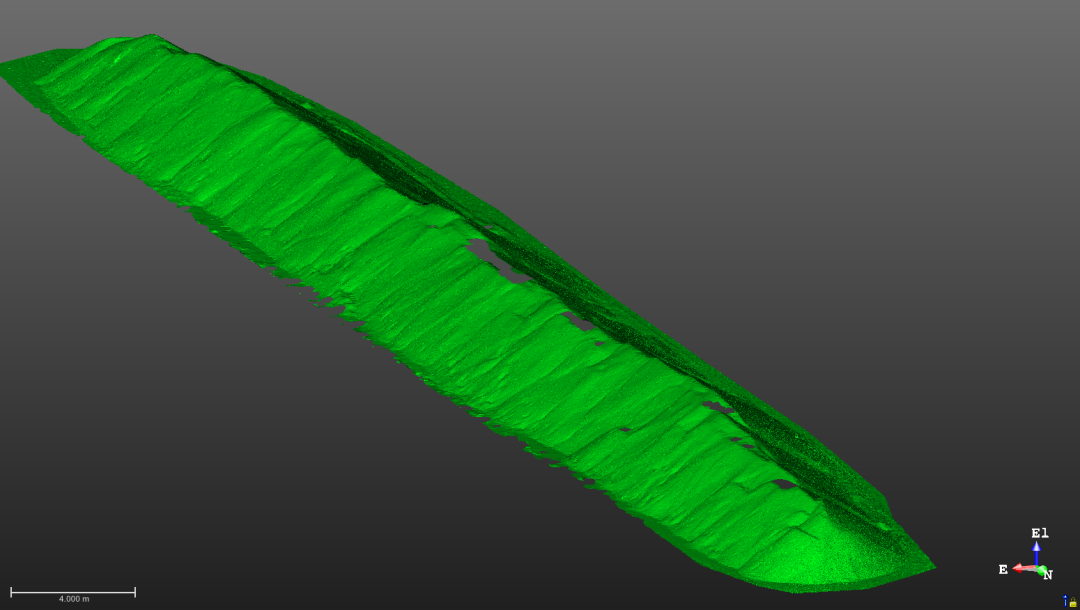

预览的网格表面上有一些孔。单击“创建”保存进度并允许进行网格编辑。

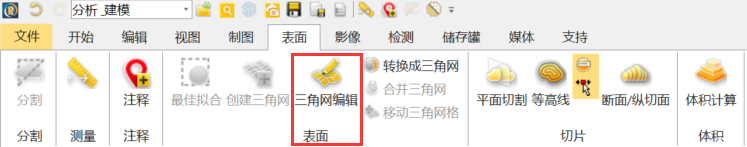

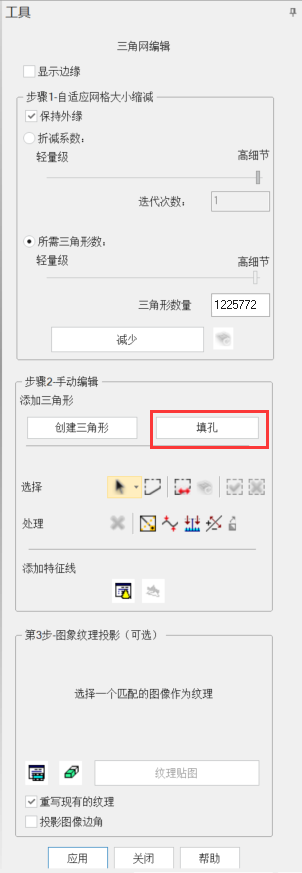

在工作空间中选择三角网后，单击功能区“表面”选项卡上的“三角网编辑”工具。

单击“填充孔”按钮。

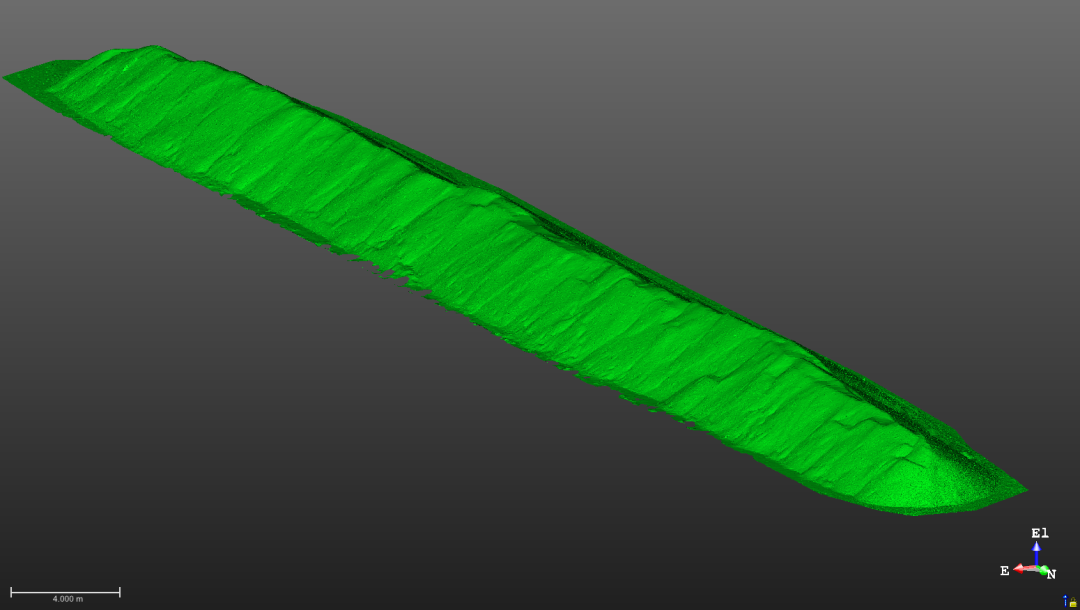

完成后，单击“应用”保存编辑，生成可用于体积分析的三角网。

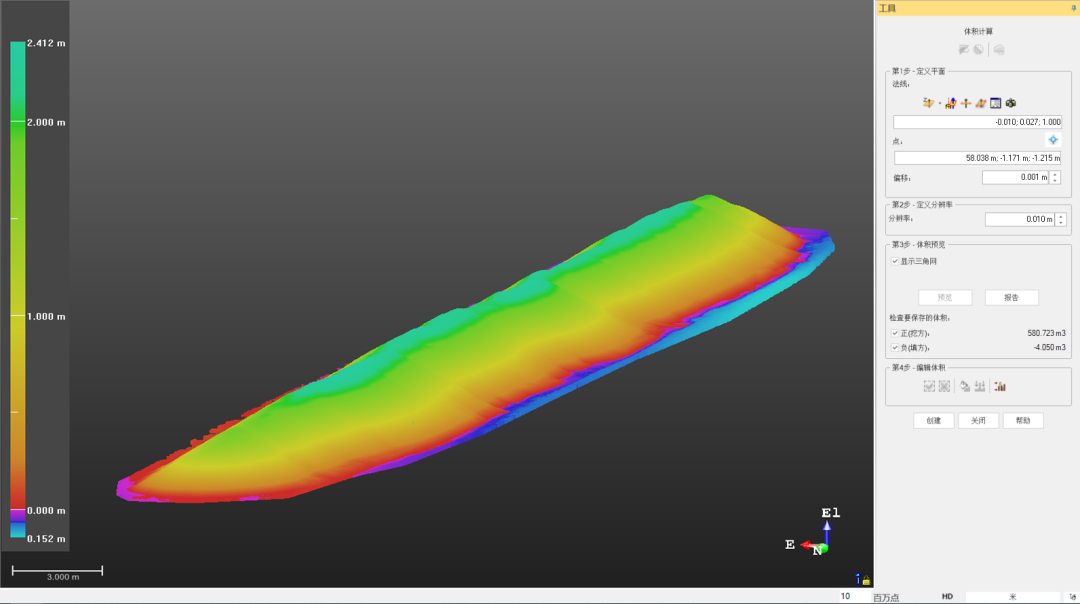

在工作空间中选择编辑后的三角网，然后按照前面的步骤进行体积计算。
