BGA 封装工艺是一种新兴的封装技术。它实现了晶圆组件与 PCB 的连接,为制造晶圆集成电路 IC 和 PCB 电路板之间的连接提供更多的可能性。BGA 封装工艺以精细的封装结构取代了传统的封装芯片的技术,可以有效地压缩 PCB 的体积,加强信号传输的稳定性,提高了产品的性能和可靠性。

但是,BGA 封装工艺需要一定的技术要求,必须精确控制其生产制作过程,确保封装 BGA 小球的数量和位置的精确性,以保证封装的质量。Precitec 线光谱共焦传感器与线光谱相机协助确认生产加工中的产品质量,通过 3D 形貌与 2D 尺寸检测实现预期目标。

本次我们将以线传感器 CLS 2 为例进行展示。

01
测量要求

如下图片为需要测量的样品图片。

样品尺寸为长*宽: 10*10mm,BGA 小球高度约 350 μm,直径约 460 μm。

在本次测量中,需要测量 BGA 小球的顶部轮廓及瑕疵,精度要达到 μm 级别。

02
解决方案

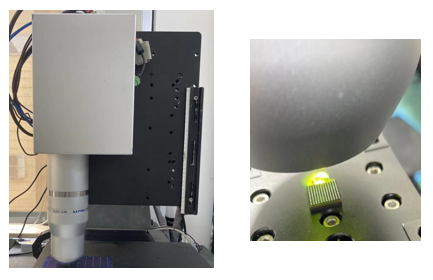

解决方案:线传感器 CLS 2 + 0.6 mm 探头

CLS 2 使用光谱共焦测量原理,同轴的测量可实现无测量死角,针对通孔盲孔均可实现高精度测量。同时 0.6 mm 的探头具备 0.68 mm 的测量范围(Z 向)和 2.36mm ± 0.1 mm 的线长(X 向),可满足既定测量要求。

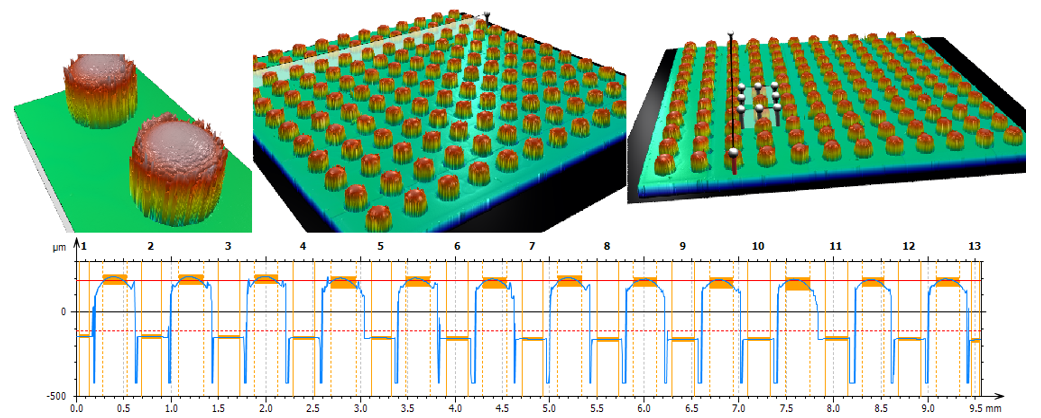

在经过精密调试的测量后,由下图可以看出,多个 BGA 切面轮廓可以确认 BGA 顶部轮廓完整,基面校平可计算所有锡球的高度差信息,所有锡球拟合平面计算平面度信息。

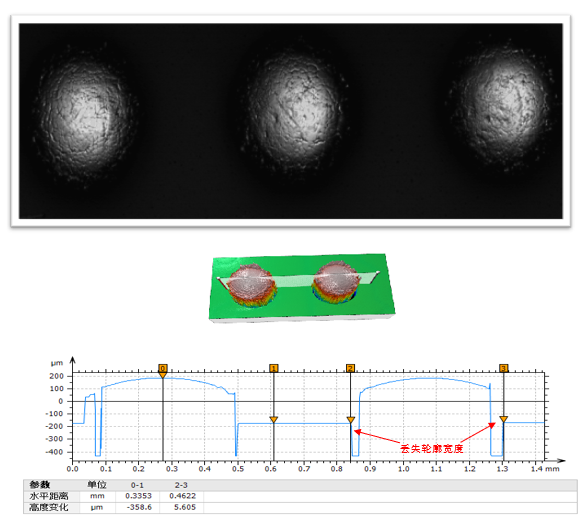

在缺陷检测方面,诸如锡球破损或缺失的信息也可简单检出。

03
线传感器 CLS 2

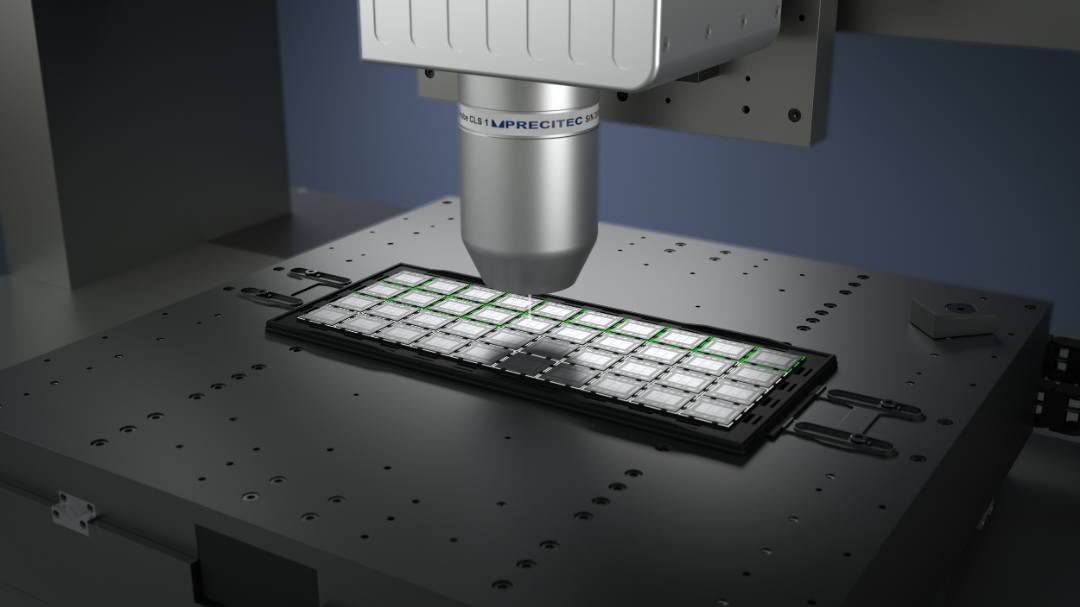

光谱共焦线传感器 CHRocodile CLS 2 是在严酷的工业环境中进行精确 3D 在线质量控制的理想工具。通过高达 36,000 条轮廓/秒的快速线扫,可以在很短的时间内确定样品的三维结构 – 非常适合工作周期时间很关键的在线应用。

光谱共焦测量技术提供的数据具有极高的横向和轴向分辨率,能够确保对任何类型的材料进行测量,并且没有阴影效应 – 即使是复杂的几何形状。

此外,易于更换的光学探头提供了高度的灵活性,使传感器的规格符合您的要求。

04
线传感器应用

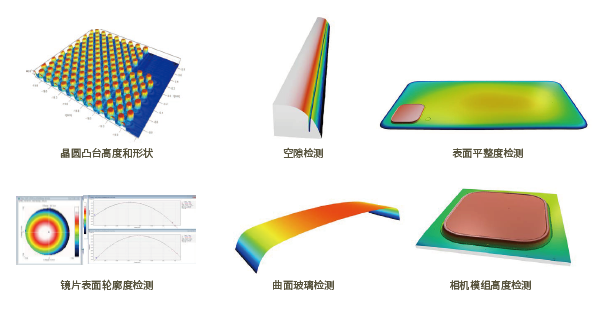

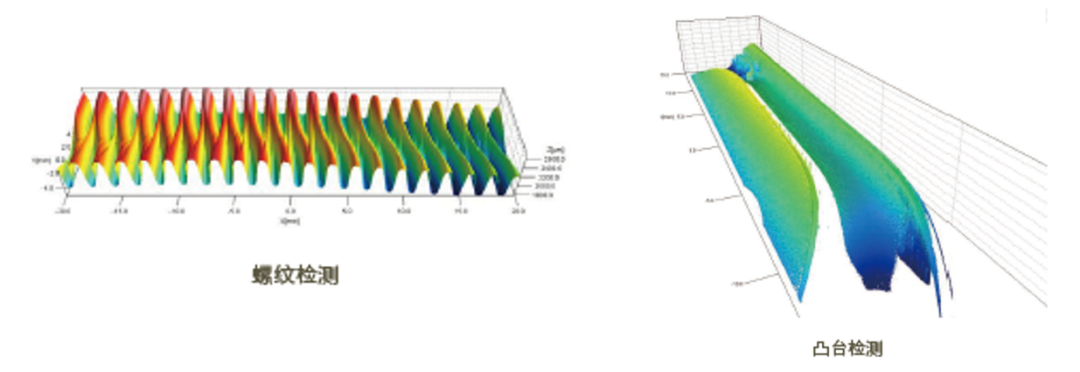

线传感器 CLS 2 系列非常适合如下应用:

在半导体行业的应用:引线键合检测、凸点测量、包装晶圆边缘检查、切割槽检查、缺陷、裸片裂缝、光掩膜光刻

在消费电子领域的应用:外壳形貌检查,轻微、中等和高度弯曲表面的检查、倒角和转角检查、直径/孔/梯形表面检查、特殊高度物体的外观检查
