激光测径仪和光电测径仪的测头在工作原理、测量范围、精度和适用场景等方面存在一定的差异,激光测径仪通常使用激光作为测量信号,通过发射激光束并接收反射回来的光线来测量物体的直径,光电测径仪利用光电传感器检测通过物体的光强度变化来确定物体的直径。

光源对比

1)光电光源

测头部件是测径仪的核心部件,它的作用是将被测物在CCD芯片上清晰的成像,并采集、放大芯片输出的电信号。测头部件主要由发射镜头和接收镜头组成,其结构原理图如下图1所示:



图1光电测头测量原理



2)激光光源

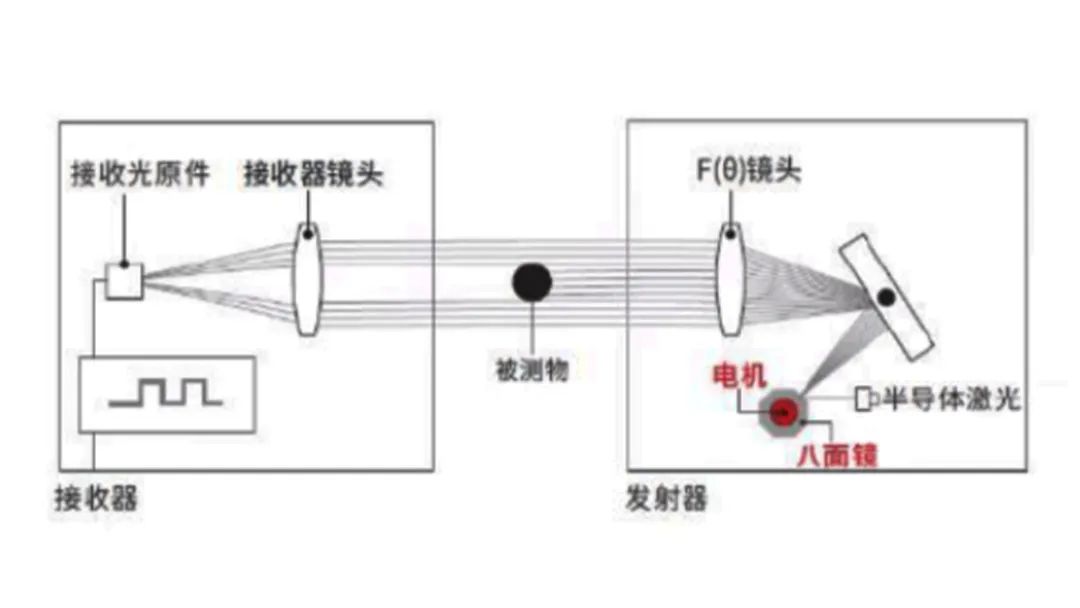

激光测径仪的测量方式是通过激扫描的方式测量直径,激光传感器内置一个点激光,通过高速马达带动棱镜旋转,扫描测量区的被测物,再后端被光电接受器接受计算出被测物直径值。结构原理如下图2所示:

图2激光测头测量原理

3)光源对比

LED冷光源:1)环境适应性好,光衰小,更换成本低;

2)测量频率高,采集数据量大,数据分析准确;

3)固定光源,稳定性好,无旋转机构,使用寿命长。

激光光源:1)环境适应性较差,光衰比LED光源强,更换成本较高;

2)测量频率低,采集数据量小;

3)高速马达带动,旋转部件有一定故障率,使用寿命较短。
