随着技术革新不断进步,爱德华测量集团在数字化测量技术和图像识别测量技术方面一直加速创新脚步,集团结合Mora和德鑫两大子公司的技术特点下,目前已研产出多款代表行业技术优势的专利型影像测量设备,集成光学、电子、传感器、图像、视觉、激光及计算机技术为一体,在测头系统、电气控制系统、工业测量软件等模块上进行创新升级,把能够比肩国际水准的精密测量技术推向市场,为用户提供了多种测量应用的解决方案。

产品中心





大型轻、薄、易变形工件气浮式结构测量解决方案

Perfect L系列(高精密、气浮式测量机)

1、主机采用龙门移动式结构,Y向龙门移动,具有高精度、高刚性和高稳定性的优点;

2、三轴均采用精密滚珠丝杠传动,具有刚性高,反向间隙小、传动精度高的特点;

3、三轴均采用优质花岗石+空气轴承导轨结构,热膨胀系数小,导向精度高,运行平稳,满足高精度测量要求;

4、X轴导轨采用矩形横梁横向放置,可以保证横梁的Y向刚度;

5、Z 轴采用独特专利技术的气浮套筒结构,偏置力矩小,运动平稳;

6、底光采用高强度凯夫拉捻线牵引传动,同步性好,无抖动、断线、跳线的现象;

7、配备5环8分区环形光源、轮廓光源、同轴光源,可控光源系统,智能实现光源亮度调节;

8、可配置手动变倍镜头、自动变倍镜头、定倍远心等多种光学镜头;

9、可配置MCP 触发式测头实现触发式测量;

10、可选配标准夹具、光学标定用具、转台等多种测量校正附件。



高端影像测量仪系列

Perfect系列

Perfect系列光学测量机是一款全自动光学影像测量仪,其结构采用移动十字工作台结构,导轨使用进口高精度直线导轨。底座采用泰山青花岗岩,其具有精度稳定性高,受外部环境影响相对较小的特点,配合具有全套自主知识产权的修正软件,可保 证测量机精度的长期稳定,让您可以拥有更长的无故障运行时间。

该系列测量机广泛应用于模具、精密五金、手机面板、玻璃、触摸屏、电工电子、仪表机械等行业。

1、全自动测量,三轴CNC闭环控制系统;

2、00级花岗石底座+立柱,方便快捷、高稳定性;

3、底部支撑与电控系统、电脑支架一体化设计,及底部滚轮设计,可提高空间使用率及设备短距离快速移动;

4、三轴采用高精度直线导轨、滚珠丝杠传动系统,传动更加平稳、精准;

5、采用进口光栅读数系统,分辦率高、定位准确;

6、可程控5环8区环形表面光源,LED 轮廓光源,同轴光源;

7、自动对焦测高,自动变倍光学镜头,可加装RENISHAW接触式MCP 测头、点激光扫描测头等。



实用型影像测量仪-台式系列

DHL自动式影像测量仪

1、可在任意一台影像仪上增加三维测头,同轴实现二维尺寸与三维尺寸测量,检测;

2、全自动测量,三轴CNC 闭环控制系统;

3、00级花岗石底座+立柱,方便便捷、高稳定性、灵敏可靠、定位准确;

4、XY轴精密滚珠导轨、精密丝杆传动系统,Z 轴采用精密直线导轨;

5、玻璃光栅尺;

6、可程控8区环形表面光源,LED 平行轮廓光源,同轴光源可选;

7、可自动对焦测高,可加装各种RENISHAW 接触式测头(MD,MH150,MCP触发测头等)、点激光扫描测头;

8、空间补偿、软件21项误差修正。



实用型影像测量仪-龙门系列

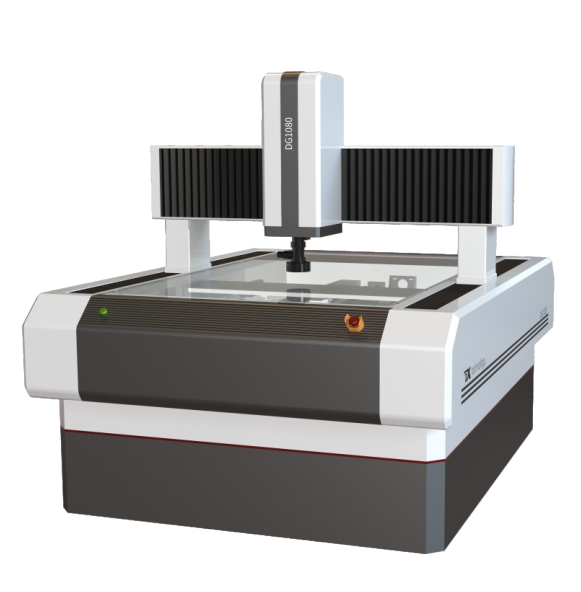

DG 系列龙门影像测量仪

适应于大型工件及批量检测

1、移动桥式结构,大行程全自动测量,工件不动,机台运动测量方式,更有效确保测量的平稳性;

2、三轴CNC 控制,全伺服闭环控制,中央驱动,双轴滑动;

3、00级磨研济南青机台,精度高、稳定性好;

4、台湾导轨、精密传动结构,无间隙,灵敏可靠,定位准确,运动精度高

5、空间面补偿、软件修正21项误差,自动校正精度;

6、提供多种规格标准配置,并可根据要求进行个性化定制。

7、三轴采用Renishaw 贴片式光栅尺,具有良好的温度稳定性、抗实效变形能力;

8、全鼠标、三维操作杆的自动化控制,简单易用;

9、采用自动变倍光学镜头,可实现自动变倍测量;

10、可自动对焦测高,可加装各种RENISHAW 接触式测头(MD,MH150,MCP  触发测头等)、点激光扫描测头。
