JG08-DG40-A型智能测径仪是非接触在线检测设备，主要用于冶金业线材外径在线检测。本设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。
1.2测量原理
图1.1 测量原理示意图
测径仪是集光学、机械、电子和计算机技术一体化的测量设备。它采用光学投影和CCD测量原理，对轧制中的被测物轮廓尺寸做出定量检测。
测径仪的每组测头均由光源、光路系统、感光单元和信号采集及计算系统等部分组成。光源使用特种LED，光路系统采用平行光管的准直平行光光学结构，感光单元采用高频率和高分辨率的线阵CCD。光源通过光路系统形成平行光束，平行光束包容的视场即为测量范围。被测物体从该范围内穿过时在CCD感光面上形成影像，通过相应的计算，得出被测物体轮廓尺寸。
1.3设备的组成

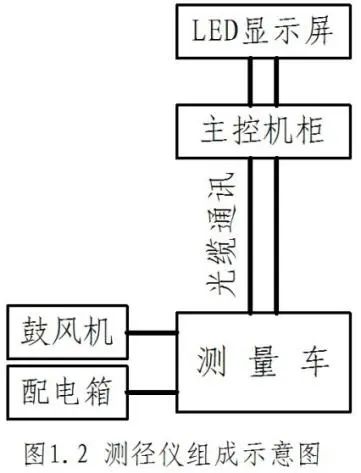

测径仪的标准配置主要包括测量车（测径仪本体）、主控机柜、配电箱、LED显示屏、高压鼓风机及空气过滤装置五部分。
基本测量功能在测量车内完成，测量车与上位计算机间采用标准工业接口通信和光纤传输方式，检测的数据分别在主控计算机的显示器和现场大LED屏上显示。
1.3.1测量车
测量车内装有8组测头，每组测头由平行光发射单元和光电子接收单元构成。发射单元内含特种LED光源，接收单元即数据采集处理系统。测得的数据经光纤通信传输到上位计算机。
测量车采用小车上下线方式，将测径仪放置到预先做好的轨道上，运行到合适位置，用螺栓固定。需要下线维修时，松开固定螺栓将设备沿垂直产线线的方向推离产线即可。

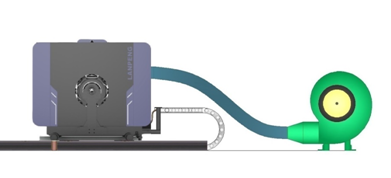

测量车通过管路与高压鼓风机联接，高压鼓风机持续向测量车输送洁净的冷风，这样既保证测量车内的光电元件处于有效的工作温度下也将轧线上的水雾和氧化皮等灰尘阻挡在测量车外。
注意：测量车上线工作时鼓风机不得停机！如果测量车长时间未上线且鼓风机未开，在测量车上线前应清理测量车内灰尘并擦拭镜头的视窗镜片！
主要技术参数
测量范围：0.00～35.00 （mm）
允许偏差：测量圆钢： ≤0.01 （mm）
重复性：＜0.01 （mm）
测量频率：2000Hz
显示内容：
主控室LCD显示器：轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的最大/最小直径、椭圆度，各路测头的分项测量值。
嵌入式智能模块显示屏：圆钢截面的最大/最小直径、椭圆度，测量中心高度、风压、温度等。
现场LED显示屏：现场显示圆钢测量的最大/最小直径、椭圆度、设备运行状态。
报警功能：
当测量数据和测量车温度超出设定范围后，声、光同时报警（超差和超温）。
数据存储功能
可存储、查询测量数据。测量数据存入数据库，方便用户提取、分析、统计等。
通信协议：TCP/IP，UDP
设备功耗：
测量车+LED显示屏：≤1.1 kW
工控机： ≤300 W
高压鼓风机： 4.0 kW
使用环境要求
电源电压（V）：
AC220±15% 50Hz、AC380±15% 50Hz
环境温度（℃）：
测径仪、LED显示屏：-15～50
终端工控机：0～35
环境湿度(％)： ≤ 80 (不结露)
