用于动态限界分析和资产数据采集应用的激光扫描系统
Trimble GEDO GX50 介绍：
Trimble GEDO GX50是一种现代灵活的激光扫描系统，设计用于与Trimble GEDO轨道测量系统一起工作。

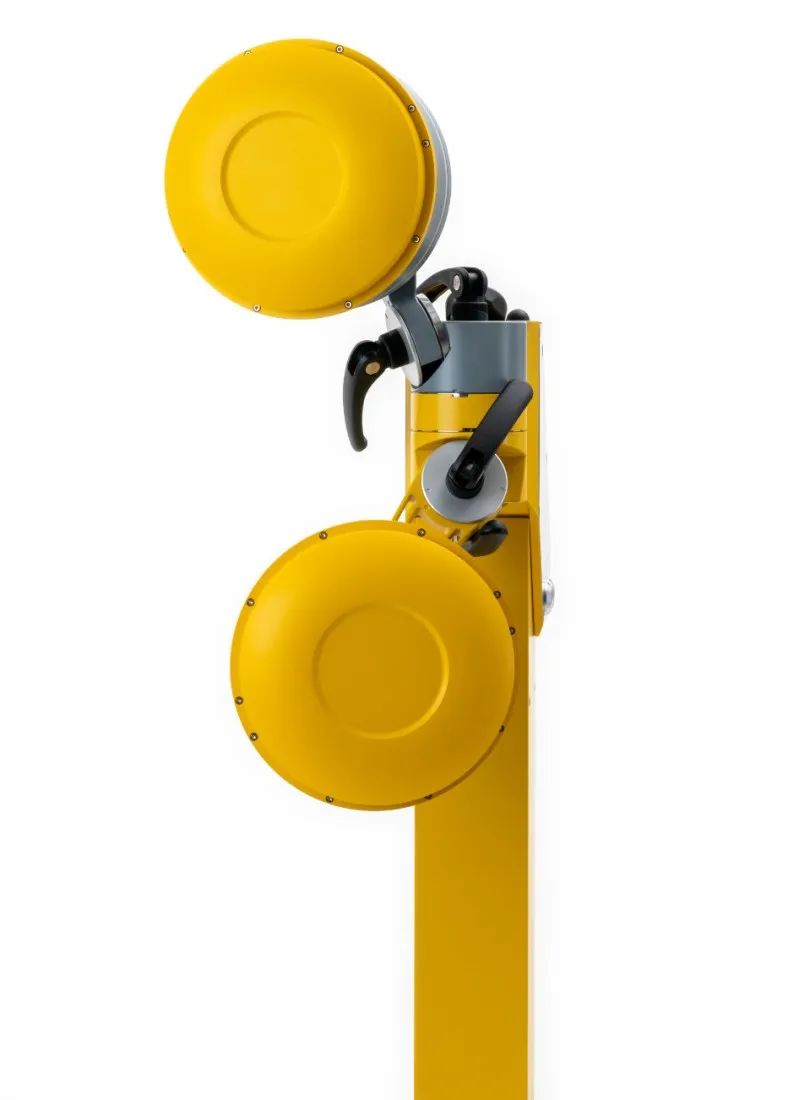

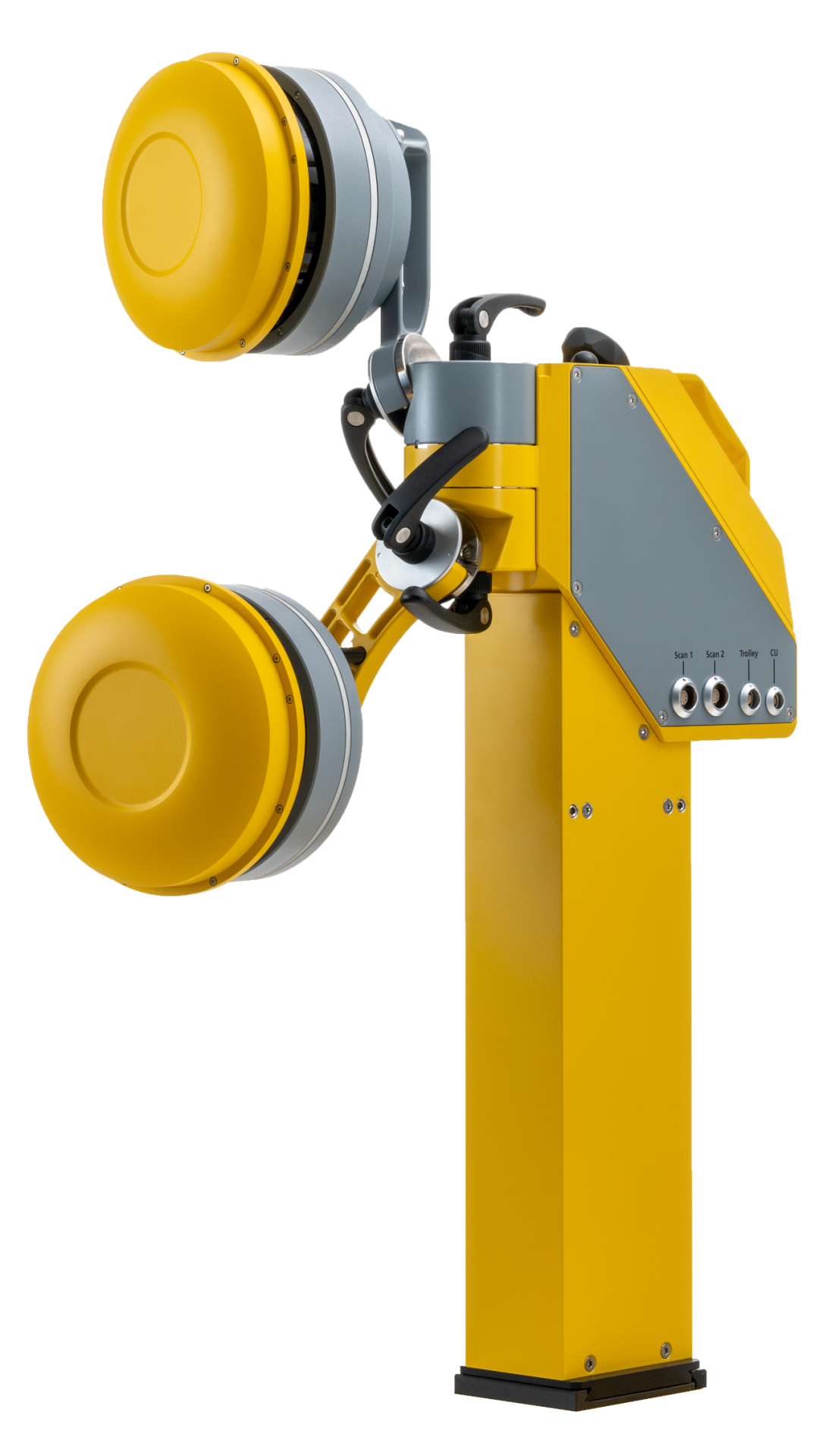

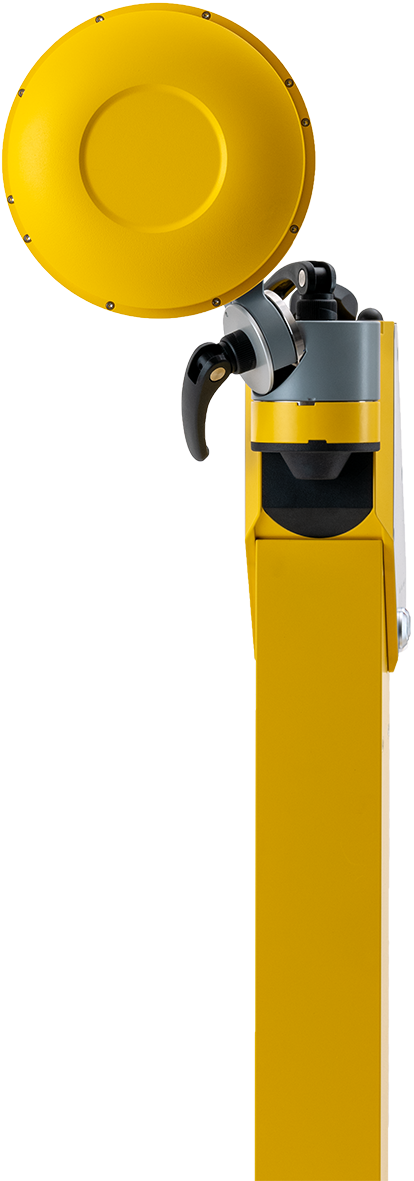

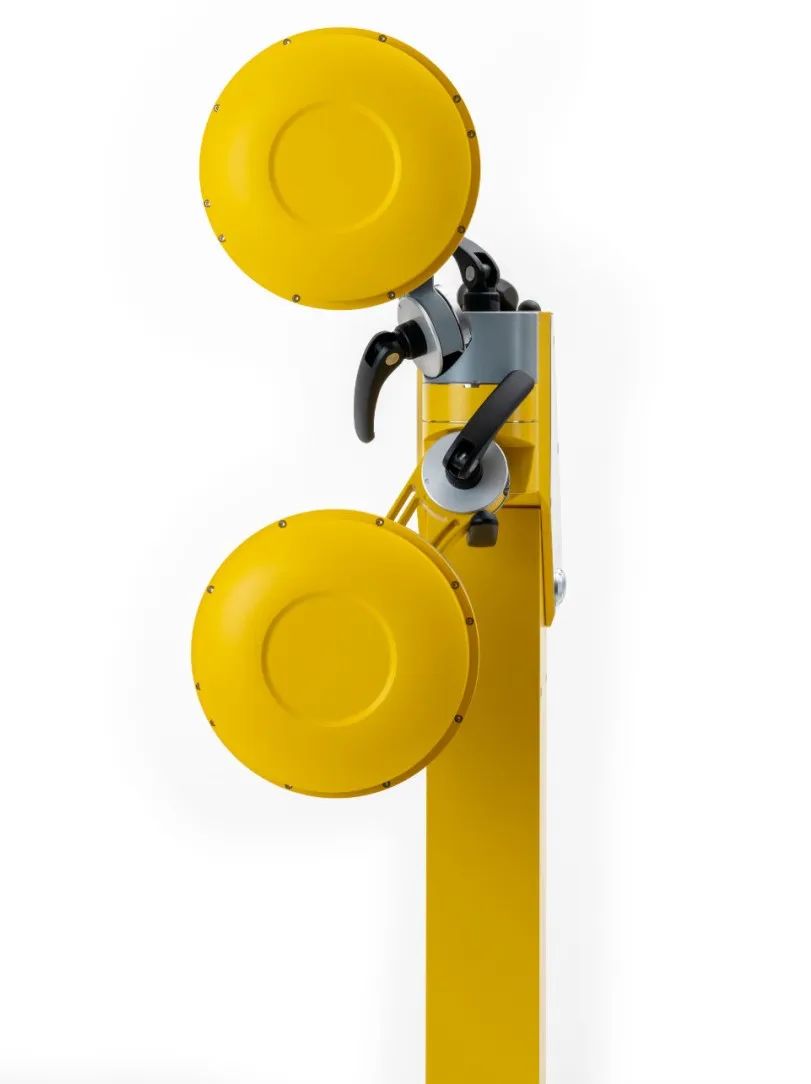

Trimble GEDO GX50有单头配置和双头配置两种扫描仪。模块化的系统设计允许后期添加第二个扫描仪。根据具体应用的要求，扫描仪可以安装在不同的位置和倾斜角度。垂直于轨道轴线的扫描仪为高精度限界分析提供了最佳精度。在蝶形配置中，垂直于轨迹的对象变得清晰可见。
利用该系统快速、准确地获取高分辨率三维数据，可用于净空分析和竣工数据采集。在精度和分辨率方面，这些数据为符合BIM的设计和施工流程建模提供了极好的基础。
Trimble GEDO Scan Systems：
Trimble GEDO GX50可与Trimble GEDO CE 2.0轨道测量小车组合，形成各种Trimble GEDO系统。轨道测量小车可在运动过程中测量轨距和超高等轨道数据。
1、Trimble GEDO Scan基本配置可以采集纯相对或伪绝对处理的点云。
2、在Trimble GEDO Rec扫描配置中，使用全站仪或GNSS接收器确定绝对轨道位置，此位置也用于点云的绝对坐标转换。
3、Trimble GEDO IMS+SCAN和Trimble GEDO IMS GNSS+SCAN系统将最先进的惯性测量技术和激光扫描仪结合成一个多传感器系统。灵活的处理允许对绝对参考点云进行不同类型的地理参考转换。

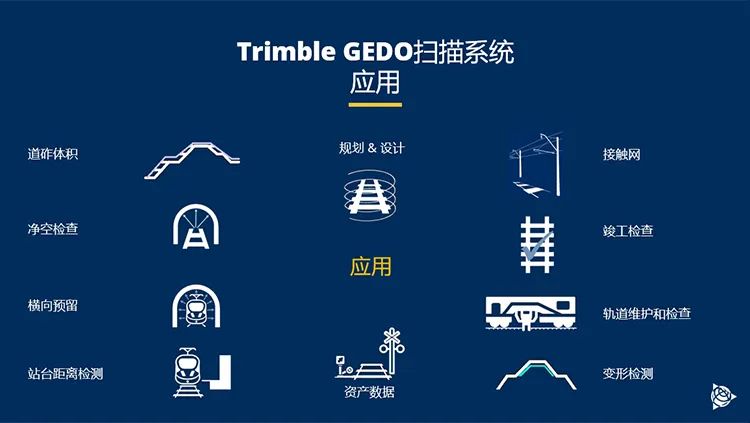

应用领域：

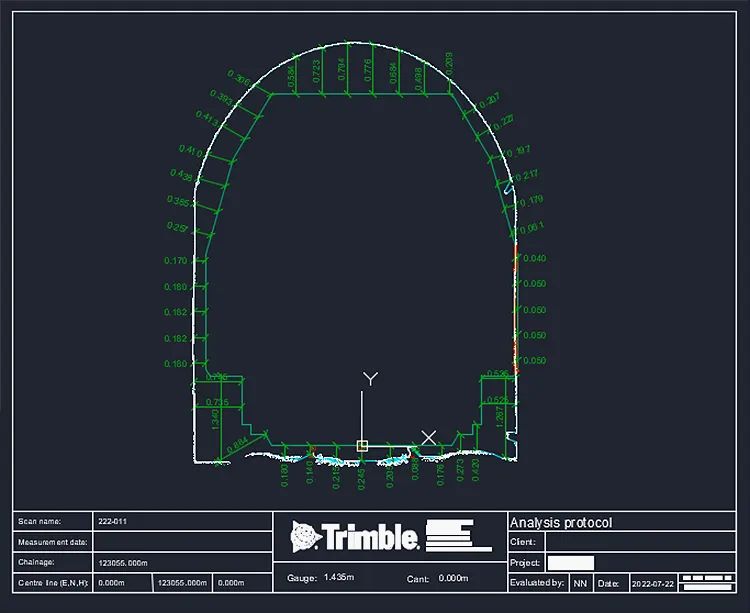

► 对当前轨道或待设计的新轨道进行大范围的三维净空分析
► 高测量频率和旋转率允许在记录过程中快速移动小车
应用案例：

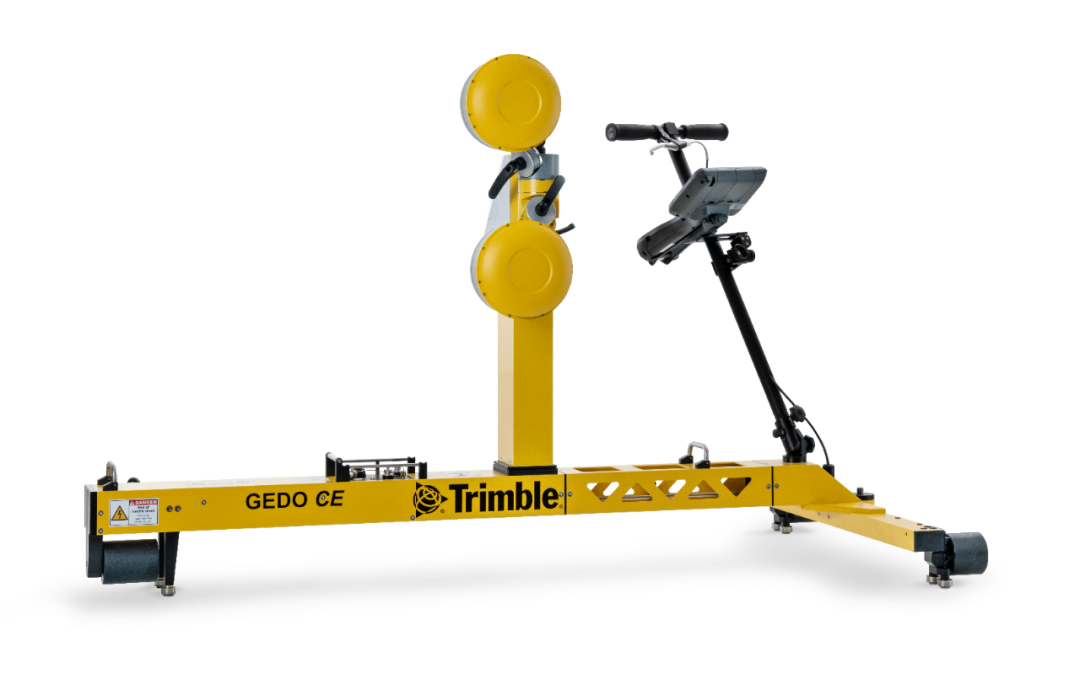

硬件方案：GEDO CE 2.0小车+GEDO GX50单头

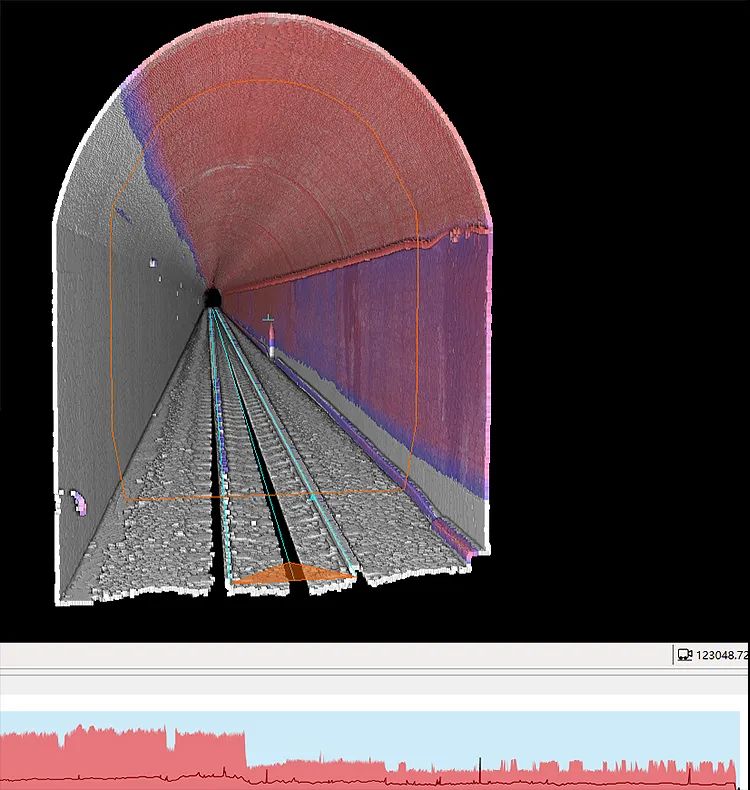

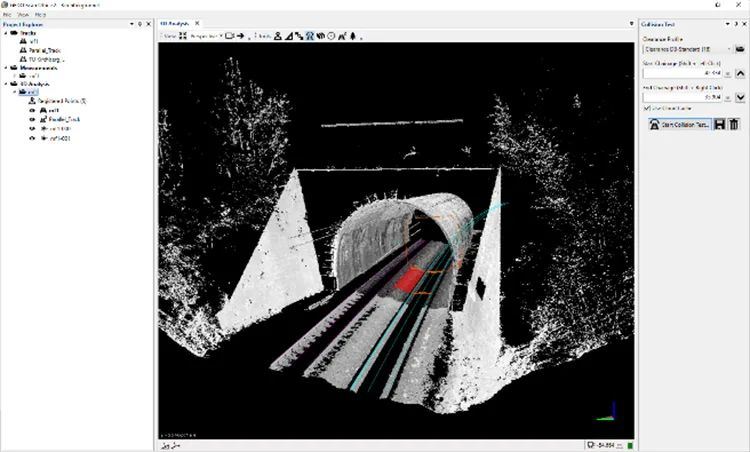

软件方案：系统软件（GEDO Scan Office）

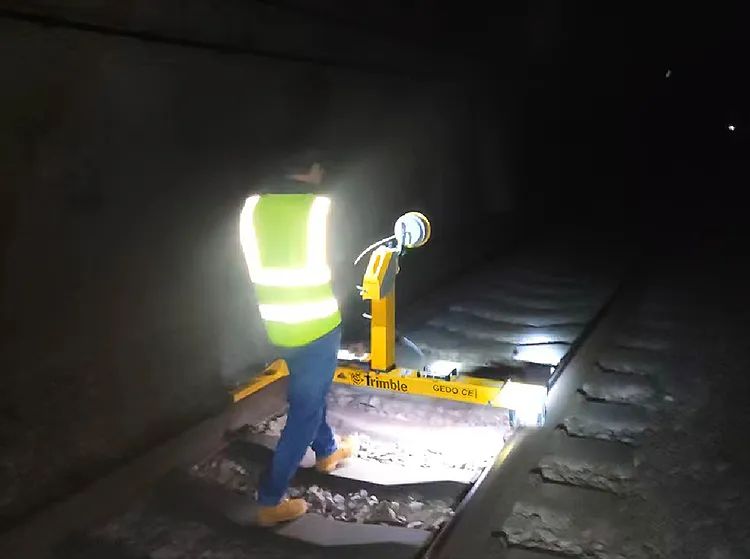

现场照片：

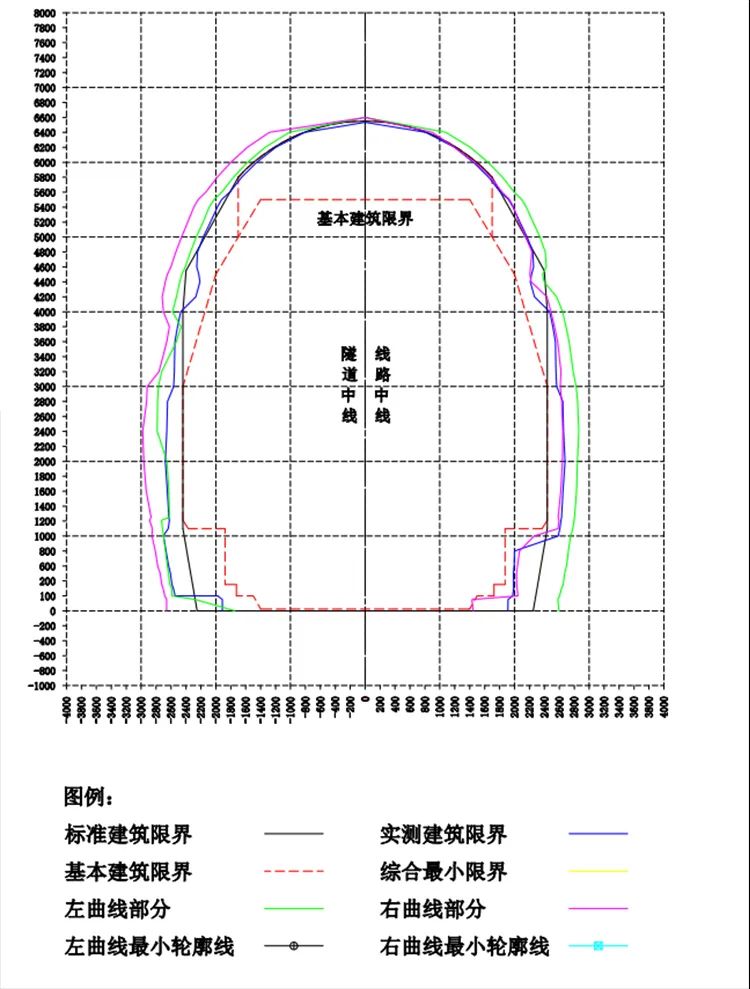

图一
图二
