概述
老旧小区改造是一项民生工程、民心工程，不仅改善了老旧小区居民的生活环境和居住条件，更提升了城市形象和文明程度。其中对老旧小区外立面美化改造过程中，为了实现精确的改造设计和预算决策，我们需要精准地测量数据。如果用传统全站仪测量，精度高但是效率非常低；用无人机倾斜摄影，效率提高但是精度较低，同时作业条件受限太多。使用地面激光扫描技术，不仅可以满足高精度，同时作业条件不受限，生产效率也得到大幅提高。近期我公司使用Trimble X7地面激光扫描仪，高效、高精度地完成了青岛某老旧小区的外立面测量项目。
解决方案
- 外业扫描

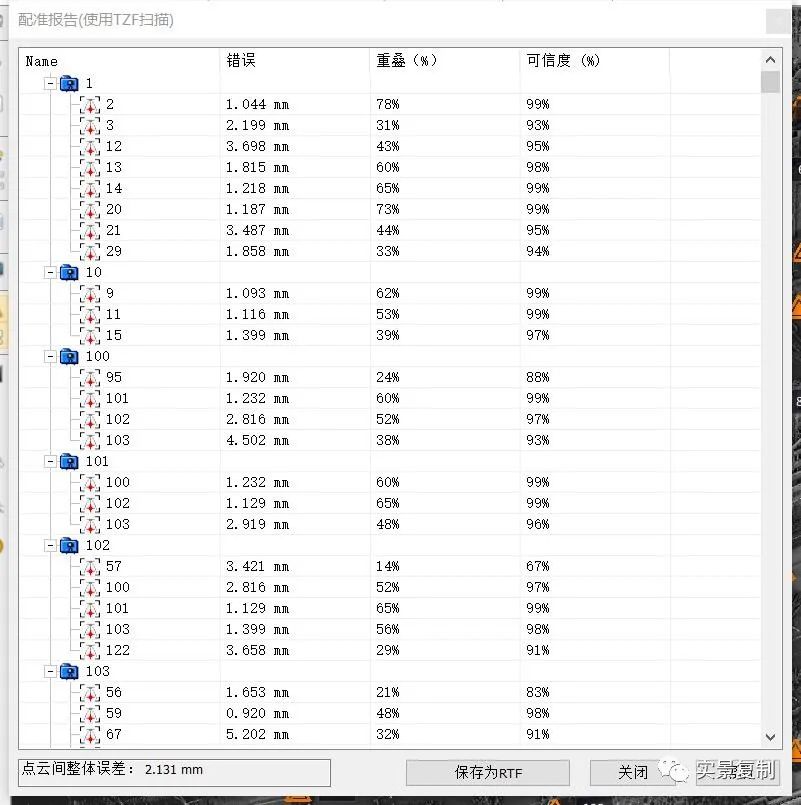

Trimble X7 激光扫描仪，是天宝根据市场需求面向全行业用户研发的产品，其操作非常简单，仅需一键即可完成自动校准、自动整平、扫描、拍照、数据下载、配准。非专业人士都可以无门槛地使用，同时获取专业的成果。在外业扫描过程中，使用无标靶操作流程，X7搭配一台平板电脑，自动下载并拼接数据，可以让我们现场查看完整数据，现场质检确保无遗漏，避免返工。该老旧小区共17栋楼，外业耗时1天半，共计扫描了137个测站，数据现场完成拼接，点云整体拼接精度2.13mm。
- 内业处理

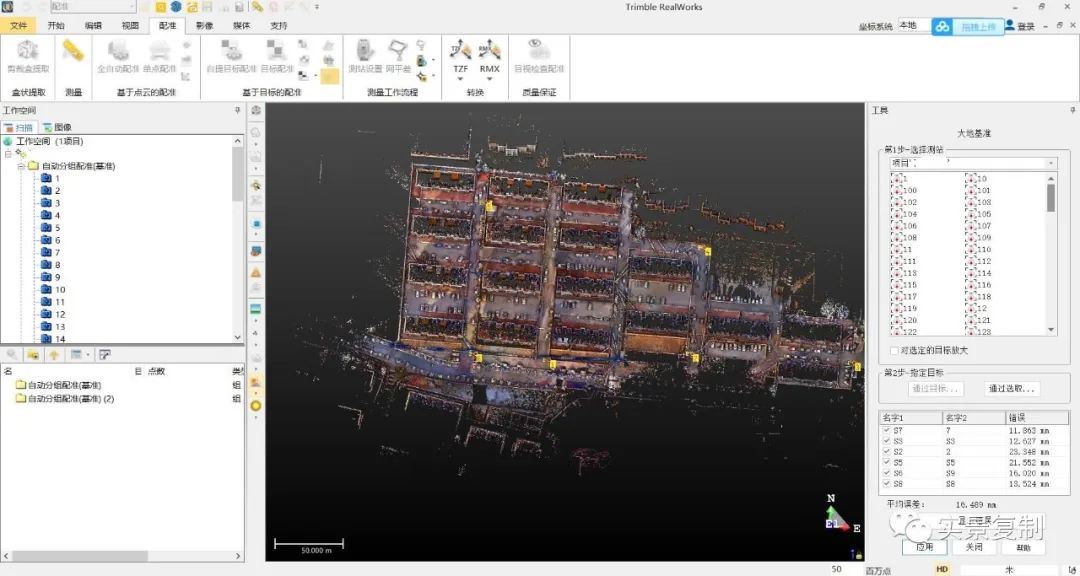

X7标配的外业平板电脑中集成了Trimble Perspective外业软件，可以实现现场自动配准，在内业可以节省几个小时的配准时间，点云数据及RTK测量的控制点一起导入到Trimble RealWorks软件中进行绝对坐标转换，转换精度1.6cm。
- 点云矢量化

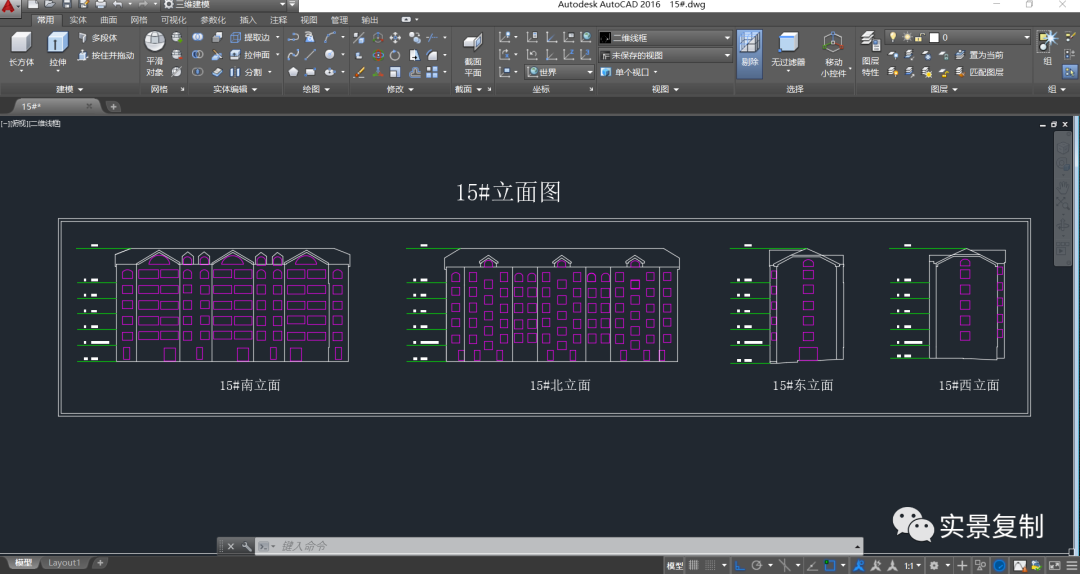

点云处理完成后，输出导入到AutoCAD软件中，基于点云绘制立面图即可，Trimble RealWorks软件可以将点云自动分类，筛除掉无用的点云数据，并将立面点云直接发送到AutoCAD软件中，绘图人员利用点云作为参考按照比例精确绘制出立面图。
总结
三维激光扫描技术已经逐步普及，地面激光扫描设备也多种多样，但是普遍需要专业的人员和软件才能很好地应用。简单、智能且专业的X7激光扫描仪，百尺竿头更进一步！任何非专业人士都可以无门槛使用，让扫描仪作为日常工具成为一种可能。在老旧小区改造测量中也更加的快捷高效，为市政设计人员快速提供精准的数据支持。
