视觉相机有2D和3D之分,其中,根据取图方式不同,3D相机又分为快照式相机(如SICK Visionary产品家族)和线扫式相机(如SICK Ranger3产品家族)。本文将为大家介绍3D快照式相机Visionary系列产品。3D快照式相机,不需要外部机构带动产生相对移动,即可获取场景图像数据。

按照工作原理区分,SICK Visionary系列相机可分为TOF原理相机(Visionary-T (Mini))结构光相机(Visionary-S)

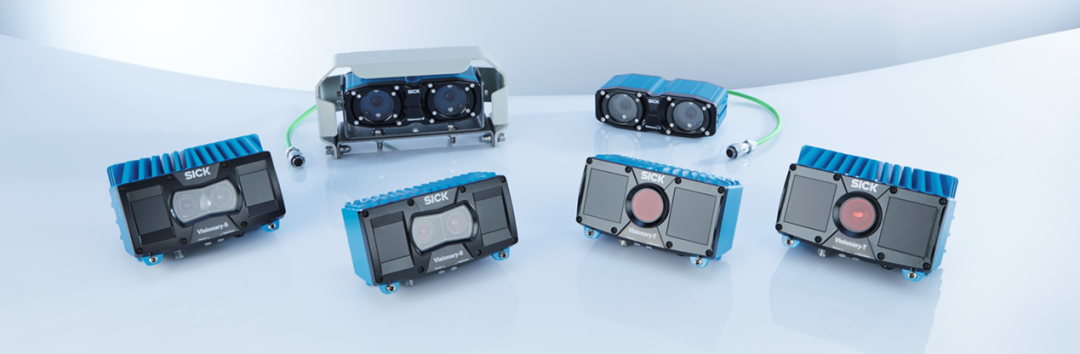

SICK Visionary系列相机

01

Visionary-T Mini:TOF相机

工作原理

Visionary – T Mini为一款TOF三维相机,采用三维快照(3D Snap-shot)技术,可静态获取有效的三维数据,并通过以太网等总线输出。

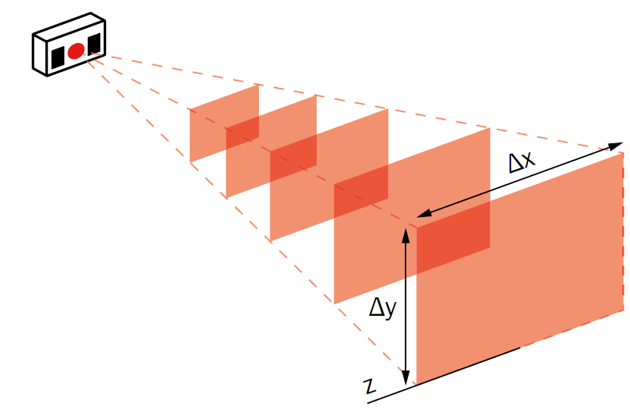

借助三维时间飞行原理技术,Visionary-T 可在单帧三维图片中检测超过 217,000 个像素点。每个像素点均包含了光信号在传感器与摄像机之间的飞行时间。借助发射光信号与反射光信号之间的时间相位差测得飞行时间,从而算得摄像机与物体之间的距离。

SICK Visionary-T Mini相机

通过Visionary-T Mini相机,用户可以获得以下数据:

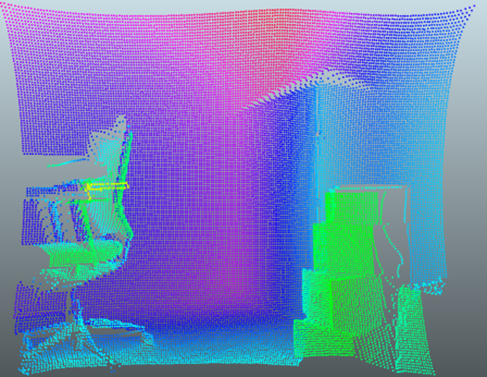

距离值

颜色代表不同

距离值

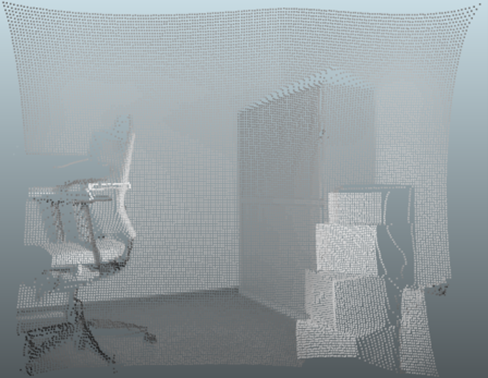

灰度值

颜色反应出检测物体的

反射率

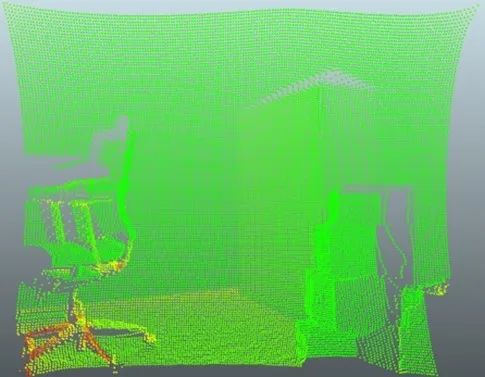

可靠性值

颜色代表每个像素深度信息的可信度

左右滑动查看更多

产品特点

● 正确的三维视觉

● 高动态范围有利于灵活运用

● 高采样率有利于动态应用-复杂应用环境下

● 快速采集减少图像模糊

● 超高像素有效识别物体-小物件

目标应用

● 针对AGV/AGC行业的物体三维探测, 例如:防撞,目标定位,导航

● 静态和动态三维尺寸测量,有无检测等

● 机器人引导,例如:拆码垛,机械手目标定位等

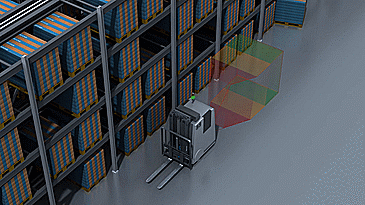

AGV小车导航

栈板孔位识别

拆码垛 / 静态体积测量

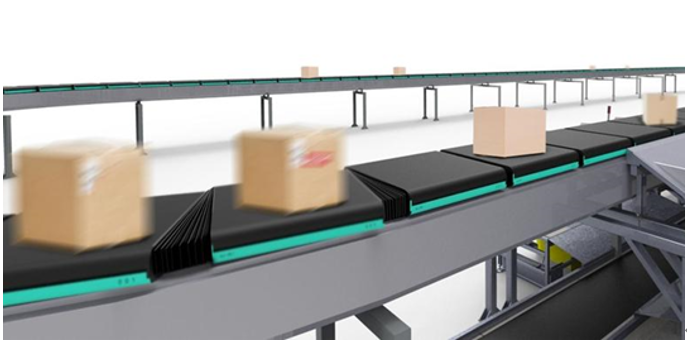

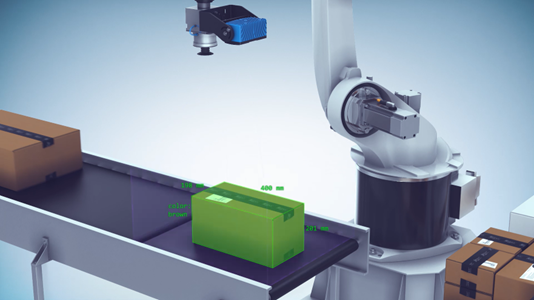

动态体积测量

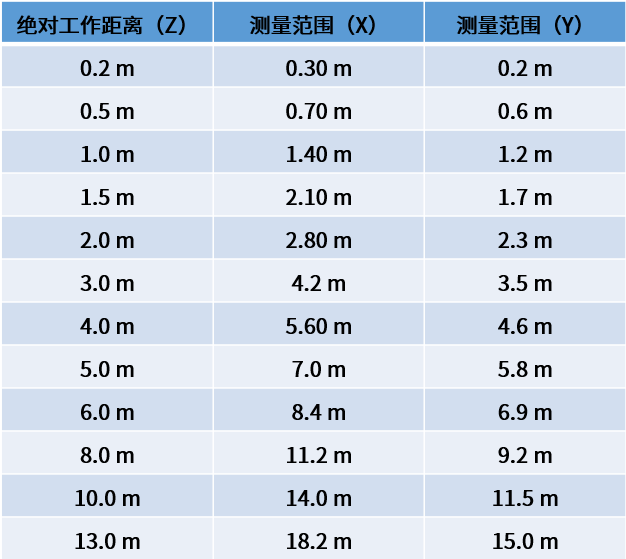

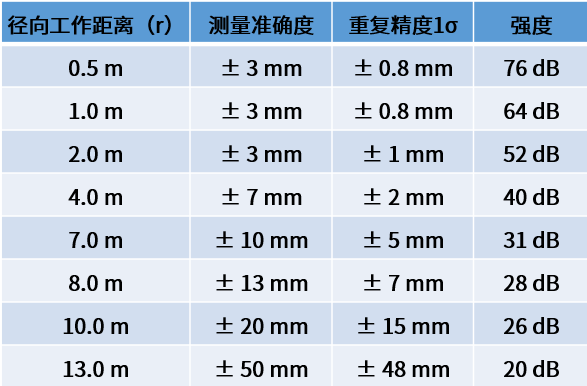

测量范围及精度:

在90%漫反射比时:

在10%漫反射比时:

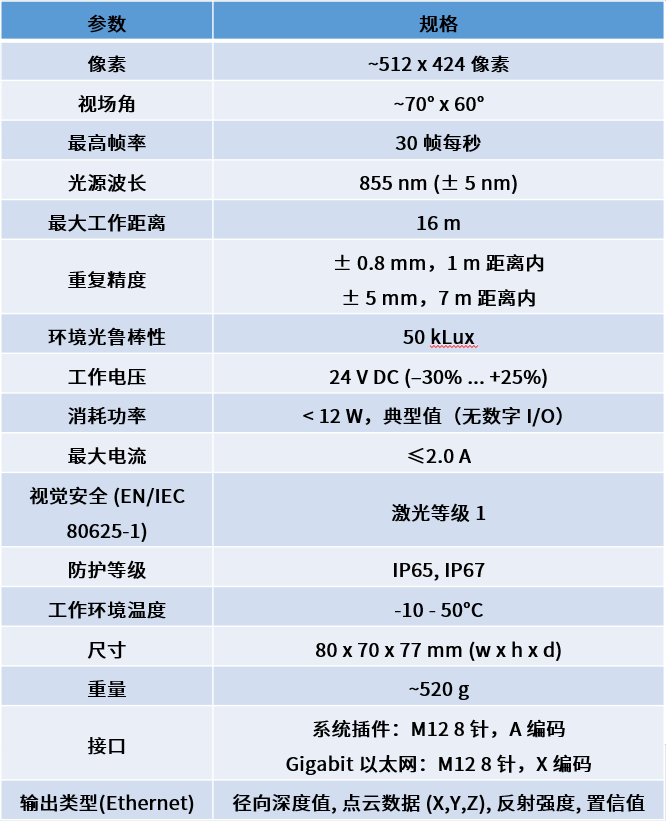

技术参数

02

Visionary-S:结构光相机

工作原理及对比

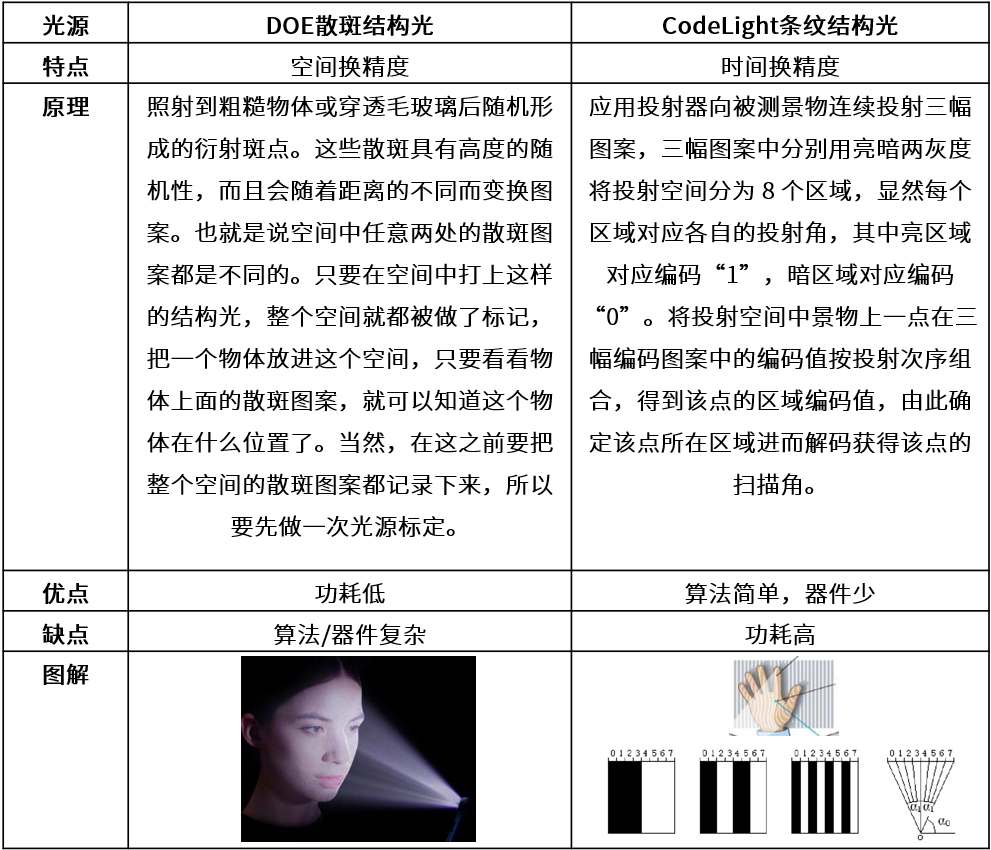

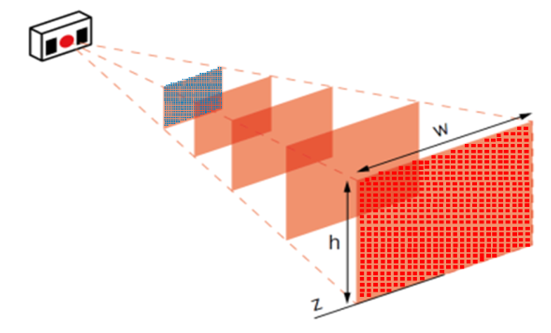

按照光源类型,结构光相机分为散斑结构光和条纹结构光。Visionary-S属于散斑结构光相机。

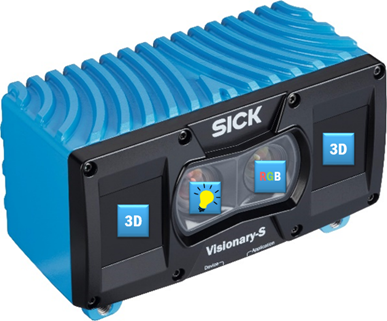

SICK Visionary-S相机

通过Visionary-S相机,用户可以获得以下数据:

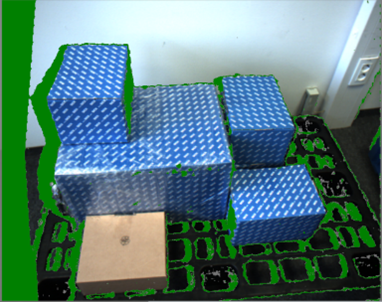

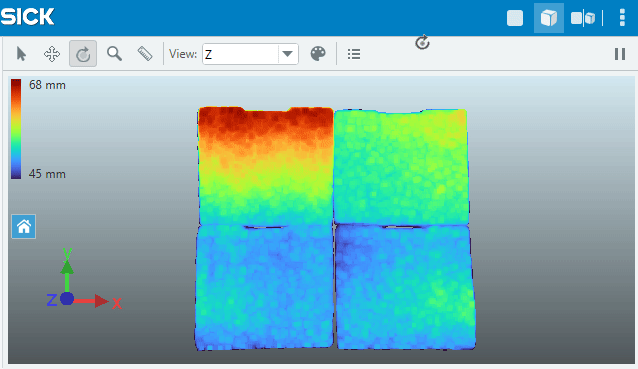

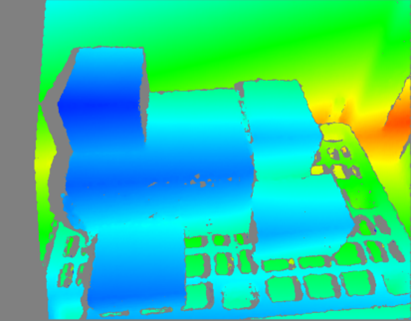

距离值

颜色代表不同距离值

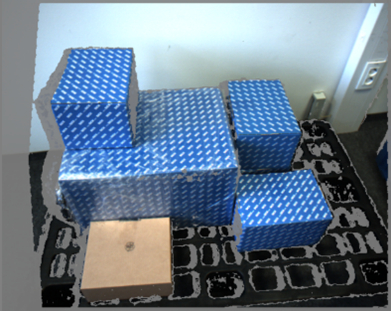

RGB颜色值

颜色代表捕获场景的真实颜色

可靠性值

该图包含有关像素值可靠性的筛选信息

左右滑动查看更多

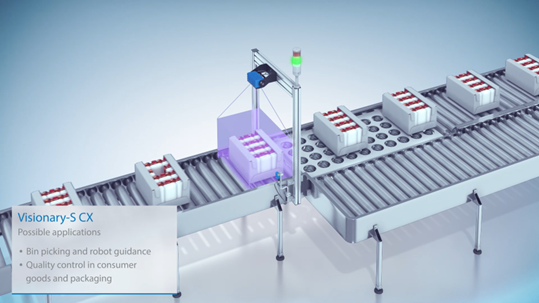

目标应用

● 料框物料抓取

● 机器人定位引导

● 质量检查,如二次包装等

● 拆码垛

● 尺寸测量等

物料抓取及分拣

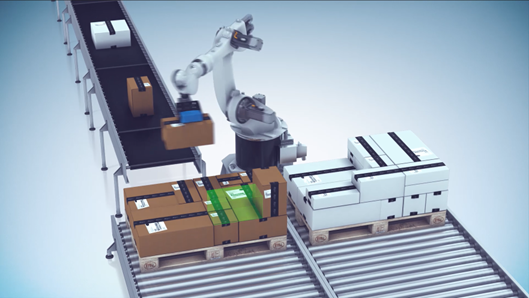

拆码垛

尺寸测量

质量控制

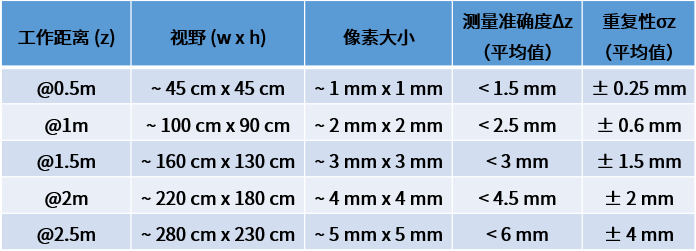

测量范围及精度

¹ with cooling fins

² Average value at 90% remission

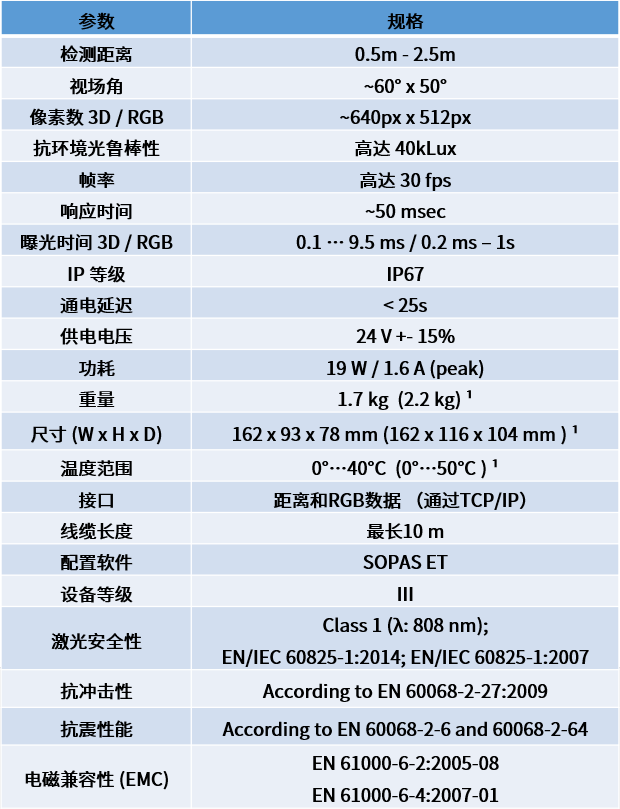

技术参数
