矿井巷道安全检查对保障人员安全、设备完好和生产顺利至关重要。任何偏离设计的行为都需及时纠正并采取补救措施。
创新的技术与应用,对提高矿井巷道安全检查的效率和准确性尤为重要。徕卡BLK2GO矿井巷道巡检测量方案,不仅能够保证矿井按照设计图纸开挖,而且能够为矿井开采提供技术保障,助力矿井开采更安全、高效及可持续化。在我国某大型矿井的日常巡检项目中,徕卡BLK2GO手持实景扫描仪的投入使用,使得各种测量难题迎刃而解。
应用优势
徕卡BLK2GO不仅能够提供高精度的三维点云数据,还能通过自带的全景相机为点云着色,通过软件生成逼真的彩色三维模型。这种多样化的成果展示方式使得数据查看和建模绘图更加直观方便,有助于用户更好地理解和分析矿井巷道的实际情况。
数据采集作业
为保证采集的巷道三维点云数据与设计图纸进行比对,在采集过程中采集控制点位置用于进行坐标转换。
真彩色巷道地图
真彩色点云显示
井下三维实景展示
徕卡CloudWorx for CAD插件是一款功能强大、应用广泛的点云后处理工具。它通过与徕卡Cyclone软件的紧密结合,为用户提供了高效、便捷的点云数据处理解决方案。无论是在建筑设计、土木工程还是其他领域,CloudWorx都能够发挥重要作用,帮助用户更好地完成项目任务。
软件能够将巷道扫描的带有绝对坐标的点云数据直接加载到AutoCAD软件中,并与已经导入CAD软件中的设计图纸做对比,判别是否存在越界开采或不按设计开采的行为。这一过程无需频繁导入导出数据,大大提升了工作效率。

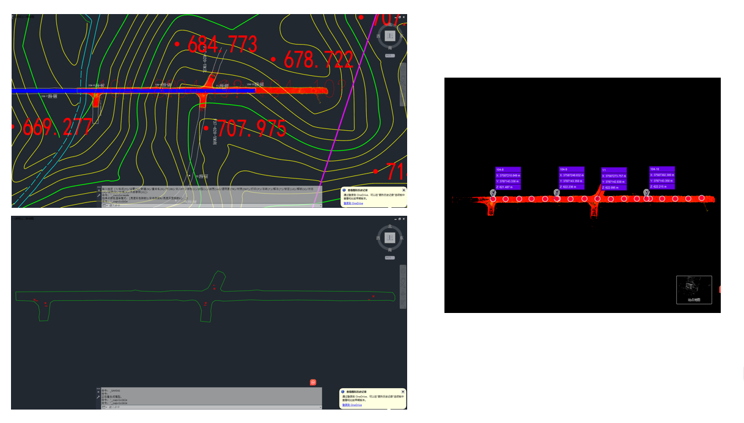

带有绝对坐标的点云与设计图纸进行比对
矿井巷道进行方量计算主要是为了确保工程质量、控制成本、满足预算编制需求以及方便施工管理。通过准确的方量计算,可以更好地指导矿井巷道的建设和管理工作,在徕卡Cyclone 3DR软件中,可以根据相邻两次扫描的点云数据进行周计划、月度计划、季度计划采矿量的计算。
在徕卡Cyclone 3DR软件中可以生成巷道网格模型,用于浏览、查看,以及上传至智慧矿山平台中用于现场检查以及项目管理工作,同时软件中具有的分析功能,可以进行纵断面以及平面图的绘制,并用来与设计数据进行对比,以及横断面净空对比。
产品优势
在矿井巷道这种复杂且空间有限的环境中,徕卡BLK2GO手持实景扫描仪的便携性使得工作人员能够轻松地进行扫描作业,大大提高了工作效率。
徕卡BLK2GO手持实景扫描仪在将体积和重量做到极致的同时,还保持了高度集成性,其集激光雷达、 SLAM、全景相机、 IMU等先进技术于一体。
