Spania GTA 公司成立于 1994 年,现已发展成为西班牙和欧洲的赛车运动巨头,其设计的汽车曾参加过欧洲 F3 公开赛、超级联赛方程式赛和国际公开赛 GT 等备受推崇的锦标赛。
公司还致力打造一款具有出众的操控体验、先进技术和创新美学的限量版超级跑车,即 Spania GTA Spano。这款超级跑车只接受 99 个订单,Spania GTA 已经获得了多项世界专利。
制造高性能超级跑车的三维测量挑战多年来,Spania GTA 使用手动工具(如卡尺)来获取其超级跑车部件的测量数据。此外,公司不得不依靠第三方零件供应商提供的 CAD 信息来进行车辆的完整三维设计。很多时候,公司很难获得 CAD 文件,也很难确认收到的零件是否符合原始规格。
问题出现在几个层面。首先,研发团队在验收部件时很难验证底盘的大型复合材料部件的尺寸是否符合规格;任何未被检测到的误差都会导致开发工作停滞不前,并增加不可预见的成本。
此外,设计团队经常无法将没有任何三维信息的部件集成到车辆的 CAD 模型中,这拖慢了设计过程,增加了出错的几率。
Creaform 形创的创新三维扫描解决方案加快了研发进程Spania GTA 求助于 Nuevas Técnicas de Automatización Industrial S.L.(Nutai),让他们为自己推荐更先进、更高效的 三维测量技术和方法对 GTA Spano 进行测量。Nutai 作为一家专门从事先进工业自动化的公司,是西班牙技术领先的自动化质量控制解决方案集成商。
Nutai 的专家立即推荐了 Creaform 形创的便携式三维测量解决方案:便携式光学三坐标扫描仪 MetraSCAN 3D和计量级便携式三维扫描仪 HandySCAN 3D。Spania GTA 的团队开始用大大小小的部件以及具有不同复杂程度和表面粗糙度的部件测试这两款设备,以确定它们在数据采集速度和精度方面的性能。
基于 Creaform 形创设备的便携性和坚固性,MetraSCAN 3D 和 HandySCAN 3D 都能够在室内外的各种环境中扫描 Spania GTA Spano 的零件和子组件,为设计师和质量控制专家提供了很大的灵活性。
公司还评估了该三维测量解决方案在逆向工程中的速度和精度;操作人员能够在收到第三方供应商提供的零件后轻松扫描这些零件,获得他们所需的关键 CAD 模型。
用便携式光学三坐标 MetraSCAN 3D 和专业级便携式三维扫描仪 HandySCAN 3D 测量部件的具体应用
与 Nutai 公司一起,Spania GTA 根据不同的检测需求进行了其他大量的测试,包括:

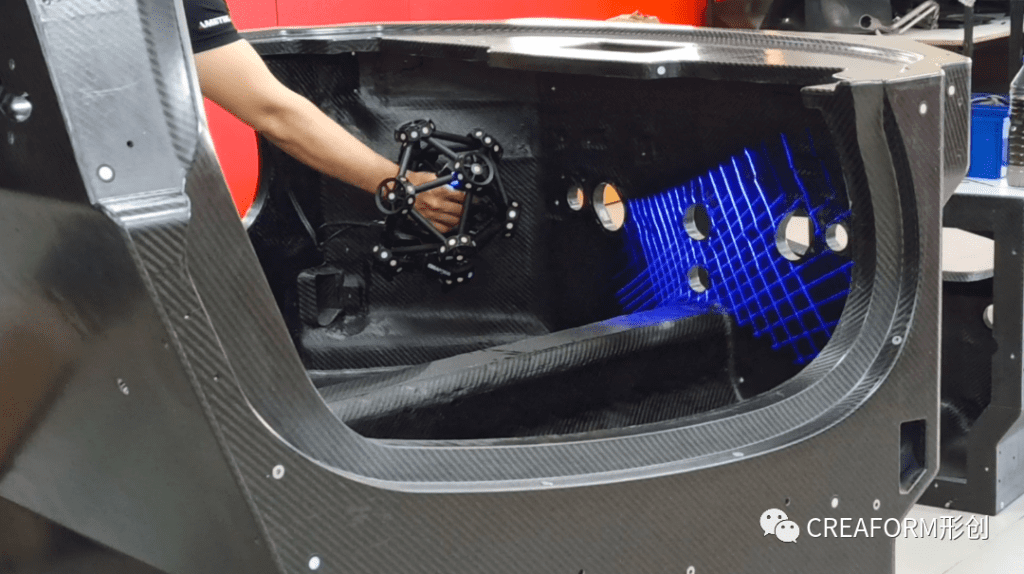

· 测量中央和后部副车架的三维尺寸

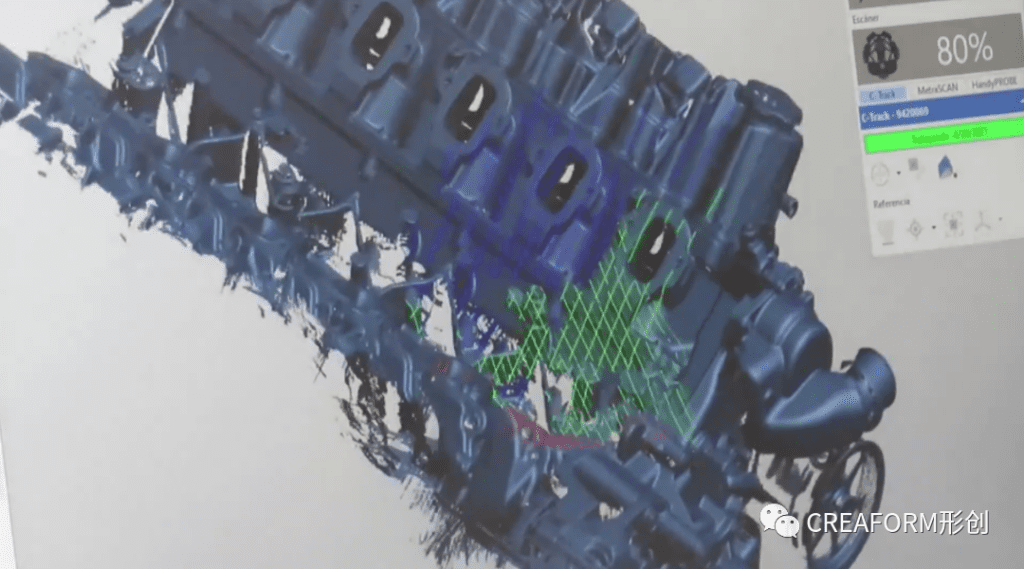

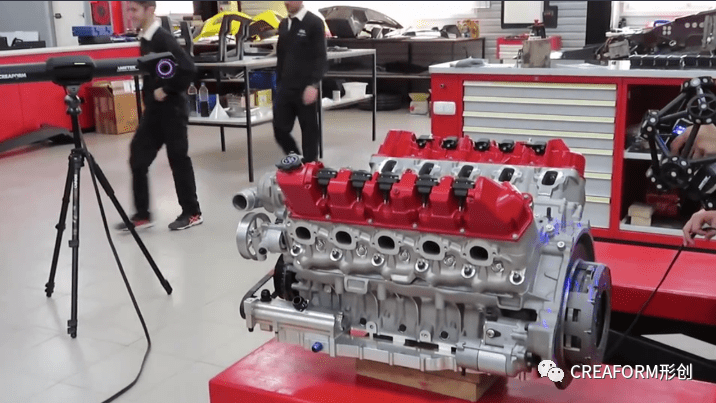

· 对发动机进行逆向工程,以获取 CAD 模型
· 测量位于汽车车轮附近的小型子部件的三维尺寸

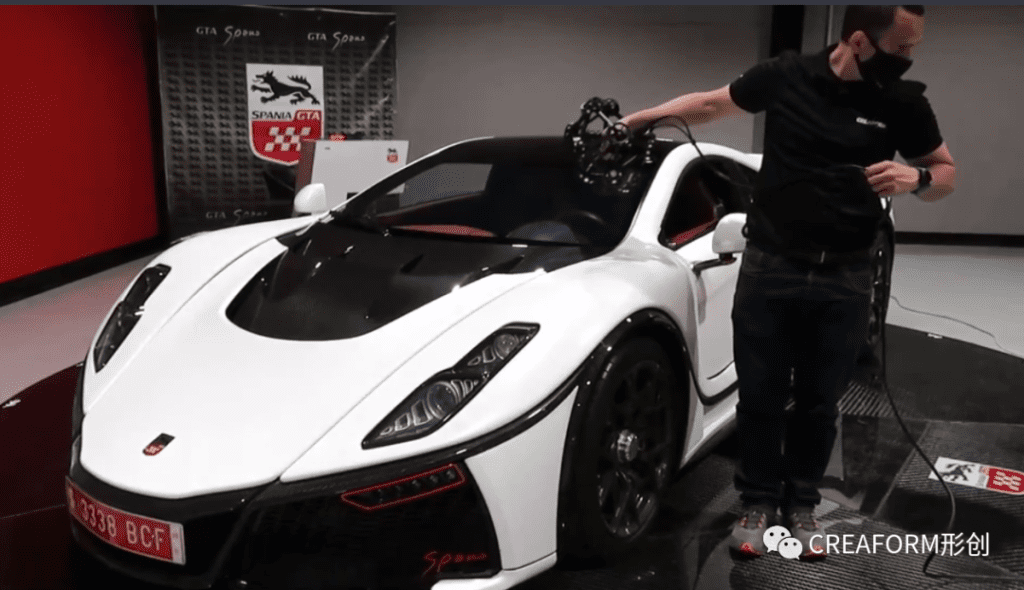

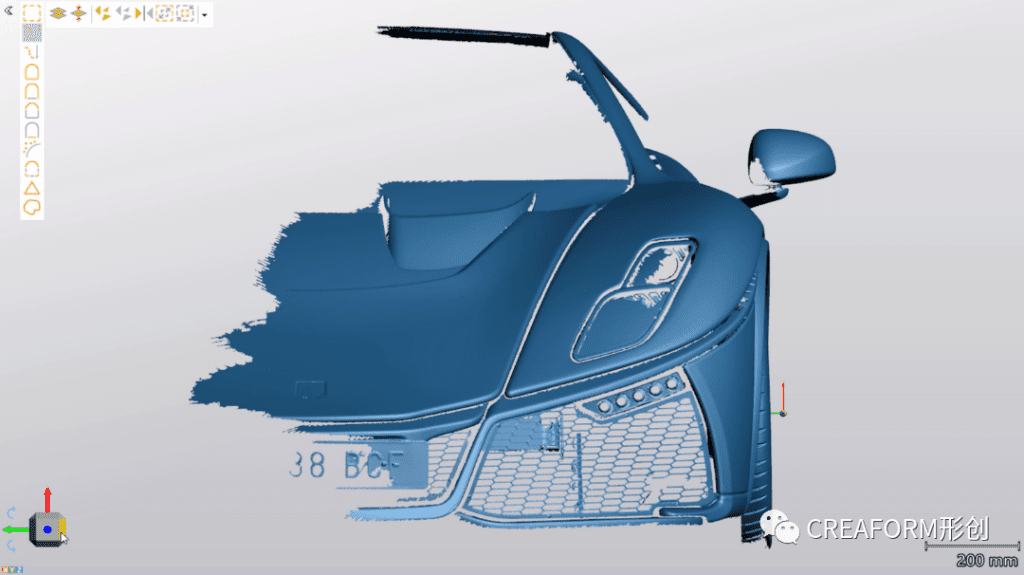

· 对整个 GTA Spano 进行全局扫描,以确认 Creaform 形创的便携式光学三坐标扫描仪是否可以扫描具有复杂几何形状和高反光表面的大型物体
· 在制造原型时,精准确认工作流程中欠佳的公差和尺寸错误
Spania GTA 还对解决方案的易用性印象深刻,因为不同技能水平的用户都可以在没有经验丰富的计量师的指导下自行完成扫描过程。
超级跑车的探索者们期待运用便携式光学三坐标扫描仪 MetraSCAN 3D 和计量级便携式三维扫描仪 HandySCAN 3D 的性能来加速他们的开发周期,并在未来设计出具有无限可能的汽车!
