在当今电子科技飞速发展的时代，印刷电路板（PCB）作为电子产品的核心组成部分，对其品质的把控至关重要。而数码显微镜，正以其强大的功能和精准的观测能力，成为PCB行业中不可或缺的利器。我们分享数码显微镜VHX-X1系列在PCB行业的精彩应用案例。
在PCB制造过程中，线路的质量直接影响着电子产品的性能。VHX-X1系列数码显微镜的高分辨率成像功能，能够清晰地展现线路的细微之处。无论是线路的宽度、间距，还是线路的连续性，都能被精准地检测出来。
例如，在一家专业的PCB生产企业中，技术人员使用数码显微镜对刚生产出来的PCB进行检测。通过放大倍数和自动对焦的调整，他们可以轻松地观察到线路上是否存在断线、短路、毛刺等问题。一旦发现问题，立即进行修复，从而确保了每一块 PCB 的线路质量都符合高标准要求。
焊盘是PCB上用于焊接电子元件的关键部位，其质量直接关系到电子产品的可靠性。数码显微镜在焊盘质量检测方面发挥着重要作用。
它可以清晰地显示焊盘的形状、尺寸和表面质量。技术人员可以通过数码显微镜观察焊盘是否有凹陷、凸起、氧化等问题。在表面贴装技术（SMT）中，数码显微镜更是能够帮助技术人员准确地确定焊盘的位置和尺寸，确保电子元件能够准确无误地焊接在PCB上。通过元素判别模块还可以实现研究不同材质的焊盘对焊接效果的影响。
PCB上的镀层对于提高电路板的导电性、耐腐蚀性和可焊性起着至关重要的作用。数码显微镜可以对镀层进行细致的检测。

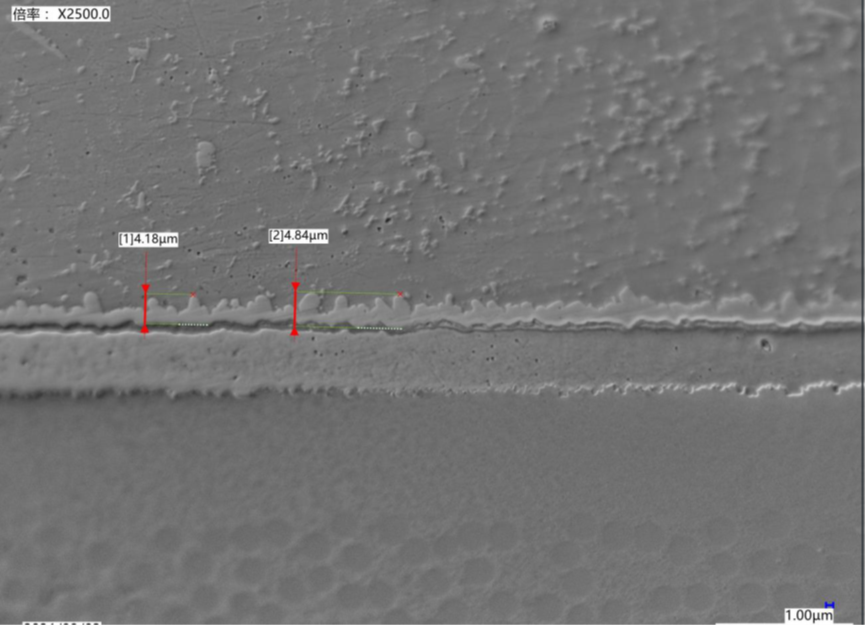

通过观察镀层的厚度、均匀性和附着力，技术人员可以及时发现镀层中的缺陷，如漏镀、起泡、厚度不均等问题。在某高端电子产品的PCB生产中，数码显微镜被用于对金手指等关键部位的镀层进行检测，确保镀层质量达到最高标准，从而提高产品的可靠性和使用寿命。
当PCB出现故障问题时，数码显微镜可以成为技术人员进行失效分析的强大武器。
在短路和开路故障分析中，数码显微镜可以通过对PCB进行逐层解剖，观察各层线路的连接情况，帮助技术人员快速准确地定位故障点。对于元件焊接故障分析，数码显微镜可以对焊点的形状、大小、光泽度和内部结构进行检测，判断焊接质量是否合格。不仅如此，通过倾斜观察，3D测量功能可以实现多角度分析比较测量。
例如，在某通信设备的PCB故障排查中，技术人员使用数码显微镜发现了线路之间的短路点，及时进行了修复。在某汽车电子PCB的生产过程中，数码显微镜成功地检测出了BGA元件的焊接缺陷，避免了因焊接不良而导致的产品故障。
