装配式建筑是指在工厂预制建筑所需构件、在工地现场连接安装的建造方式,是实现标准化建筑的技术创新手段,包括预制装配式混凝土建筑、钢结构建筑、木结构建筑等。区别于传统建筑模式,现场大量的装配作业,比原始现浇作业大大减少,工程进度快且融合了大量数字化技术,符合建筑业产业现代化、智能化、绿色化的发展趋势。
其中预制构件产业在我国已历经60多年的发展,过程曲折,从工程用的大型预制构件如吊车梁、预制柱等到民用建筑的墙板、阳台、檩条等小型预制构件,混凝土预制构件产业规模越来越大,技术也越发成熟,但同时,预制构件的质量问题和市场要求之间的矛盾也愈加突出。

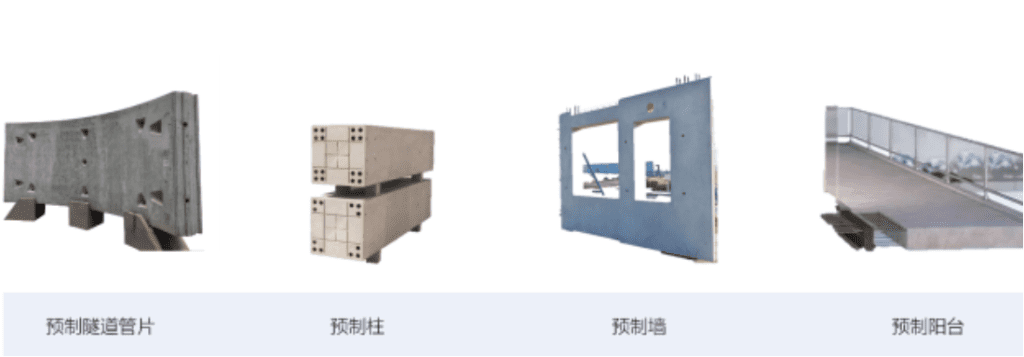

预制构件示例图
传统建筑行业存在着劳动密集、管理粗放和能耗高等问题,随着人工成本不断攀涨,劳动力逐渐减少,建筑业在低碳发展的背景下,必须转型,高质量的绿色建筑是建筑业转型升级的必经之路。
混凝土预制构件生产是装配式建筑的重要环节,作为建筑基础,其产品质量的高低直接影响装配式建筑能否顺利施工。预制构件厂在生产过程中由于时间紧、任务重、外包劳务班组管理不当等原因,都会遇到外观质量、尺寸偏差、预留孔堵塞等问题,造成工厂内部预制构件成品出现质量缺陷,从而影响装配式建筑的整体质量。

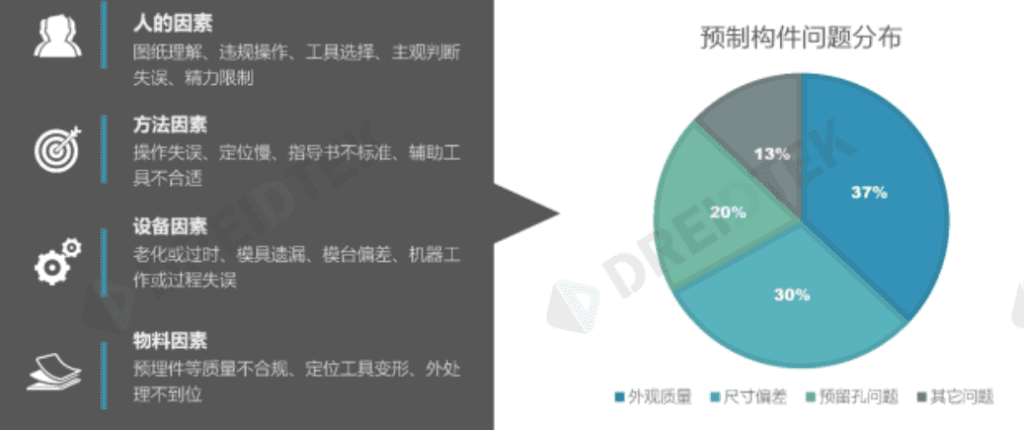

预制构件问题分布及原因
德特克动态三维激光投影定位仪是一款基于三维激光定位原理的装配指示或装配引导系统。该仪器基于零部件的三维CAD数模驱动高精度双轴扫描振镜实现偏转,振镜的偏转使激光器出射的光线被快速转折,在三维空间中任意形状和位置的目标投影区域中,即可显示出由激光线快速循环扫描形成的零部件外形轮廓线框。利用清晰、明亮的可见激光线形成零部件轮廓线框,并准确地显示在待安装和加工区域,从而为技术人员提供精确地操作参考方式,使信息更加直观和实用,有效的将CAD工程设计与激光辅助制造和装配衔接起来。

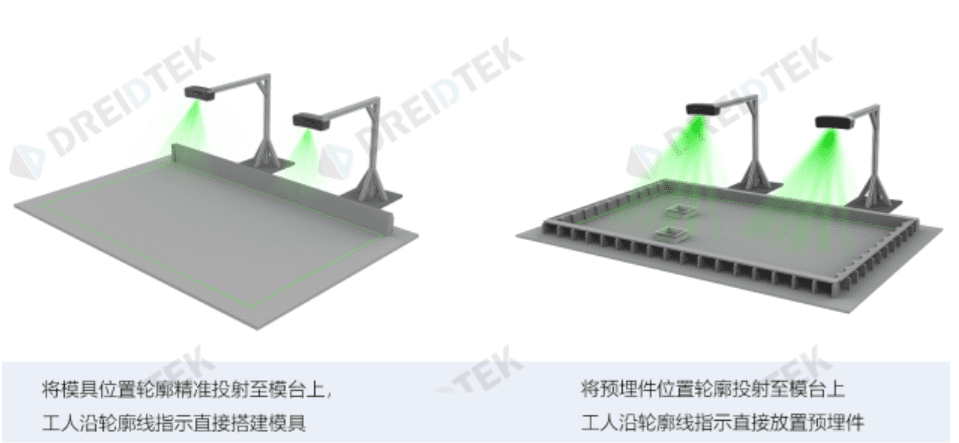

激光投影定位在预制构件生产中的使用示意
该技术会在模台上构件的待投影区域中投射出与BIM建筑设计模型相对应的边界轮廓线信息和预埋件埋入位置信息,形成一个快速定位的虚拟模板,使技术人员在操作过程中能够清晰、直观、准确的观测到这些信息,在直观的引导下,技术人员能够轻松准确的认准构件轮廓信息和预埋件位置信息,无需借助任何的物理模板参考,直接操作即可,高效、便捷,也避免了垫块、线盒、预埋件位置偏移量难以控制所导致的产品质量问题,同时能在后序工艺中有效直观的检查尺寸偏差所导致的产品质量问题,来确保安全生产。
传统的人工放线、依靠划线机进行划线或用尺子量等方式均需要依靠人工看图识图,人工录入相关数据,不仅需要消耗大量人力和时间,增加人工工作量,还容易因疲劳、低责任心、沟通不到位等主观因素出错,给企业带来返工和事务成本,甚至法律风险。激光投影定位技术极大的提高了预制构件制造过程的流畅度,整体效率提高至少6-7倍,降低返工率,为企业节约了工期、人工、资金、运营等成本,对激光投影定位系统的投资通常一到两年即可回本。

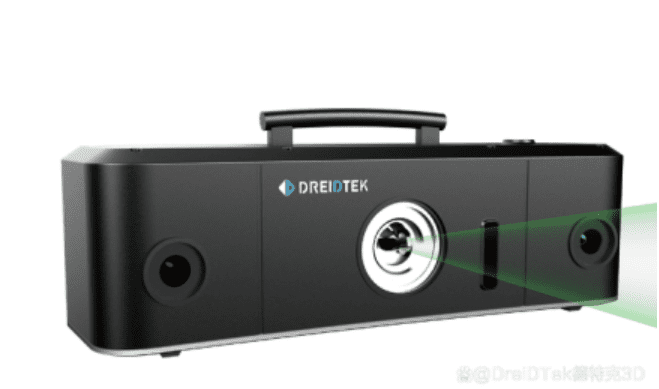

DreiDTek INNO-PROJECTOR
DreiDTek德特克公司是国内首家推出国产三维激光投影定位系统的制造商,其产品系统是一种基于三维空间定位的工业增强现实解决方案(工业AR系统),它将三维数字信息转化为真实的有形引导,广泛应用于各种生产制造场景,为装配式建筑产业的创新升级和高质量发展提供了创新、高效、便捷的解决方案。
